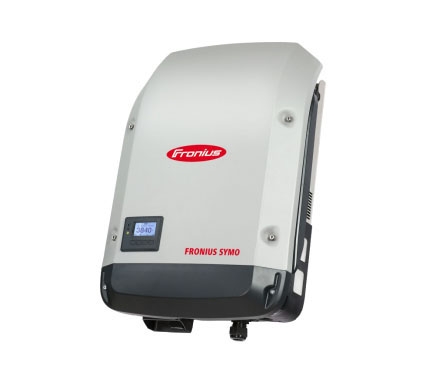

Router Energético Fronius SYMO 10kW y Smart Meter

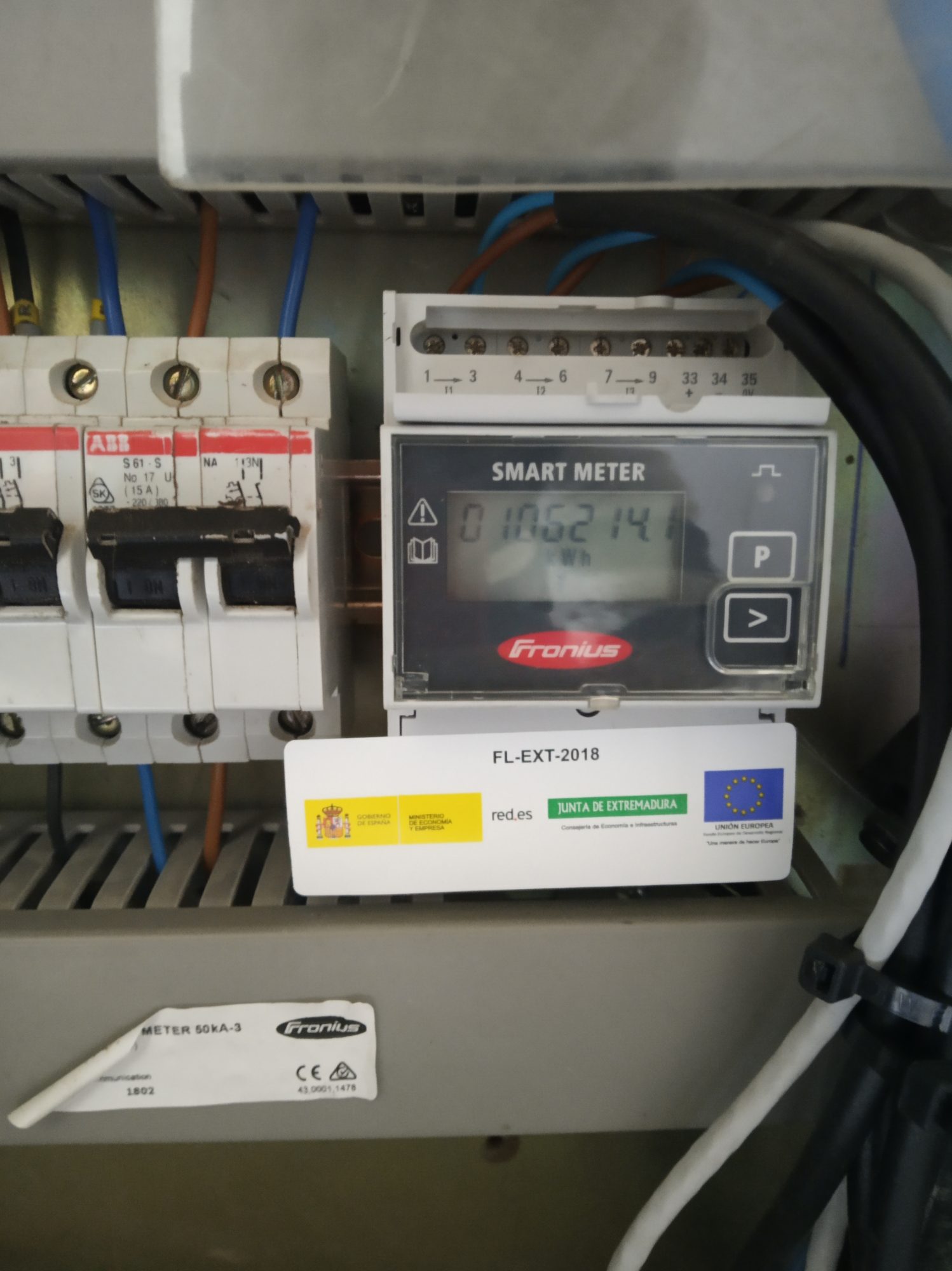

Inversor eléctrico DC/AC para instalación solar fotovoltaica de hasta 10kW. Con sistema de gestión online para configuración y descarga de datos. Incluye sistema de medida adicional Smart Meter.

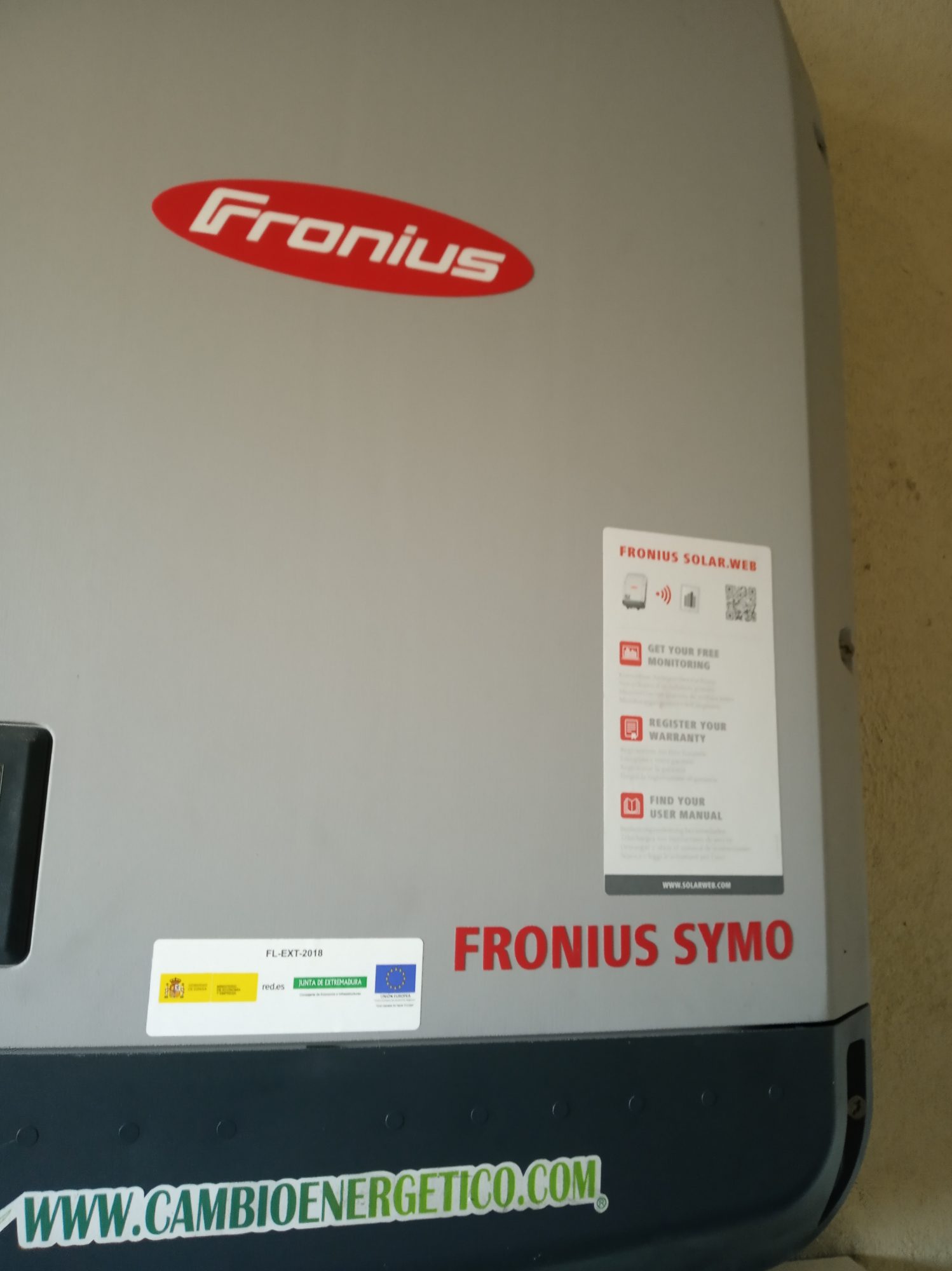

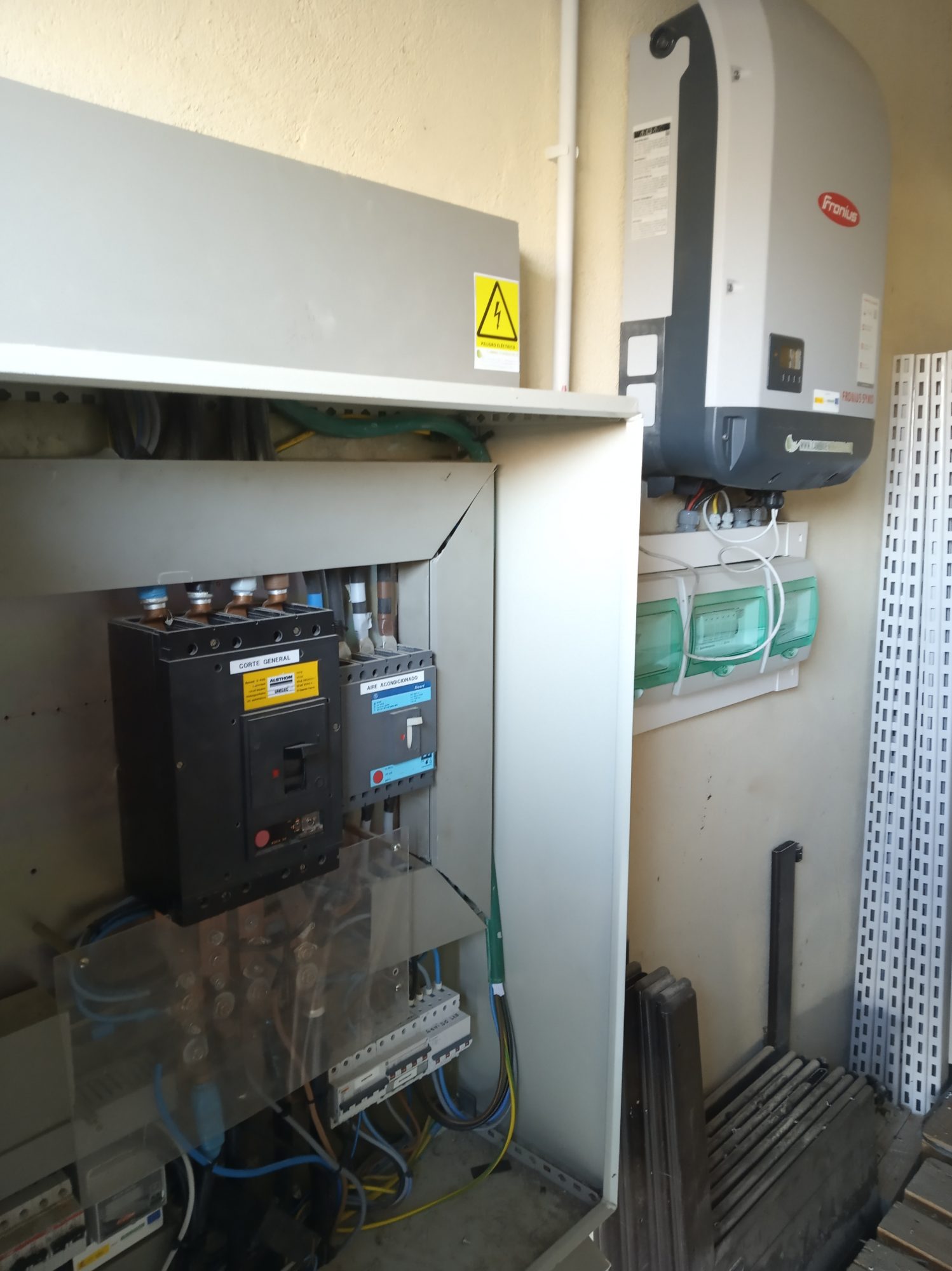

Inversor de voltaje moderno y fiable. Una pieza fundamental en nuestra instalación solar fotovoltaica de 10kW. Producimos energía limpia que ahorra dinero a la Universidad de Extremadura.

DATOS DE ENTRADA

  • Número de seguidores: MPP 2,0
  • Máxima corriente de entrada (Idc max): 27,0 / 16,5 A
  • Máxima corriente de cortocircuito por serie FV: 40,5 / 24,8 A
  • Rango de tensión de entrada CC (Ucc mín. – Ucc máx.): 200 – 1000 V
  • Tensión CC mínima de puesta en marcha (Udc arranque): 200,0 V
  • Tensión de entrada nominal (Udc,r): 600,0 V
  • Rango de tensión MPP (Umpp mín. – Umpp máx.): 270 – 800 V
  • Rango de tensión de punto de rendimiento máximo utilizable: 200 – 800 V
  • Número de entradas CC: 3 + 3
  • Máxima salida del generador FV (Pcc máx.): 15,0 kWpeak

DATOS DE SALIDA

  • Potencia nominal CA (Pac,r): 10,0 kW
  • Máxima potencia de salida (Pac máx): 10,0 kVA
  • Corriente de salida CA (Ica nom): 14,4 A
  • Acoplamiento a la red (Uca,r): 3~ NPE 400/230, 3~ NPE 380/220 V
  • Rango de tensión CA (Umín. – Umáx.): 150 – 280 V
  • Frecuencia (fr): 50 / 60 Hz
  • Rango de frecuencia (fmín – fmáx): 45 – 65 Hz
  • Coeficiente de distorsión no lineal: 1,8 %
  • Factor de potencia (cos φac,r): 0 – 1 ind./cap.

DATOS GENERALES

  • Dimensión (altura): 725,0 mm
  • Dimensión (anchura): 510,0 mm
  • Dimensión (profundidad): 225,0 mm
  • Peso: 34,8 kg
  • Tipo de protección: IP 66
  • Clase de protección: 1,0
  • Categoría de sobretensión (CC / CA) 1): 2 / 3
  • Consumo nocturno: < 1 W
  • Concepto de inversor: Sin transformador
  • Refrigeración: Refrigeración de aire regulada
  • Instalación: Instalación interior y exterior
  • Rango de temperatura ambiente: -40°C – +60°C
  • Humedad del aire admisible: 0 – 100 %
  • Máxima altitud 2): 2.000 m / 3.400 m
  • Tecnología de conexión CC: Conexión de 6x CC+, 6x CC- bornes roscados 2,5 mm² – 16 mm²
  • Tecnología de conexión principal: Conexión de 5 polos CA bornes roscados 2.5 – 16 mm²
  • Certificados y cumplimiento de normas: ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100,&lt;br /&gt; AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-16, CEI 0-21, NRS 097

RENDIMIENTO

  • Máximo rendimiento (FV – red): 98,0 %
  • Rendimiento europeo (ηUE): 97,4 %
  • η con 5 % Pac,r: 87,9 / 92,5 / 89,2 %
  • η con 10 % Pac,r: 91,2 / 94,9 / 92,8 %
  • η con 20 % Pac,r: 94,6 / 97,1 / 96,1 %
  • η con 25 % Pac,r: 95,4 / 97,3 / 96,6 %
  • η con 30 % Pac,r: 95,6 / 97,5 / 96,9 %
  • η con 50 % Pac,r: 96,3 / 97,9 / 97,4 %
  • η con 75 % Pac,r: 96,5 / 98,0 / 97,6 %
  • η con 100 % Pac,r: 96,5 / 98,0 / 97,6 %
  • Rendimiento de adaptación MPP: >99,9 %

EQUIPAMIENTO DE SEGURIDAD

  • Medición del aislamiento CC: Sí
  • Comportamiento de sobrecarga: Desplazamiento del punto de trabajo, limitación de potencia.
  • Seccionador CC: Sí
  • Protección contra polaridad inversa: Sí

INTERFACES

  • WLAN / Ethernet LAN Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
  • 6 inputs digitales o 4 inputs/outputs digitales Interface receptor del control de onda
  • USB (Conector A): Datalogging, actualización de inversores vía USB
  • 2 conectores RJ 45 (RS422): Fronius Solar Net
  • Salida de aviso: Gestión de energía (salida de relé libre de potencial)
  • Datalogger y Servidor web: Integrado
  • Input externo : Interface SO-Meter / Input para la protección contra sobretensión
  • RS485: Modbus RTU SunSpec o conexión del contador

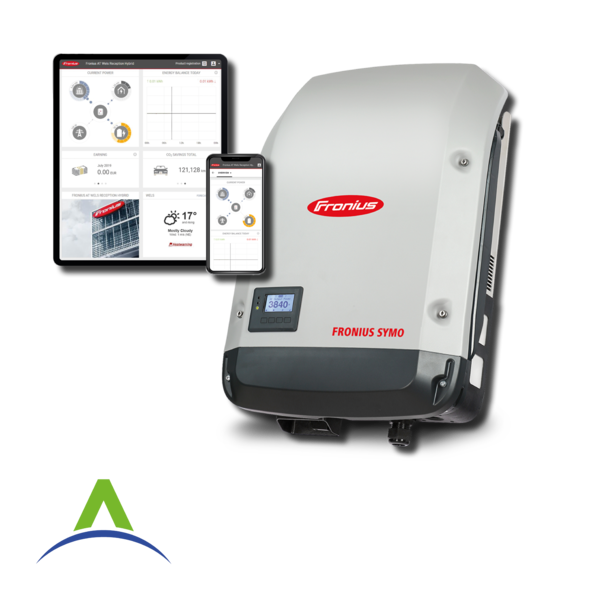

Se gestiona a través de su página web, aunque pueden descargarse los datos automáticamente e integrarlos en otros sistemas.
