Realización de Puzzle Robot a escala con material XPS.

Aprendizaje de Cortadora CNC Hilo Caliente.

Creación de un Robot, base para futuros proyectos, automatización, movimientos, iluminación, audio, control con movil…..

Se trata de un proyecto a largo plazo que sirva de soporte para futuros proyectos.

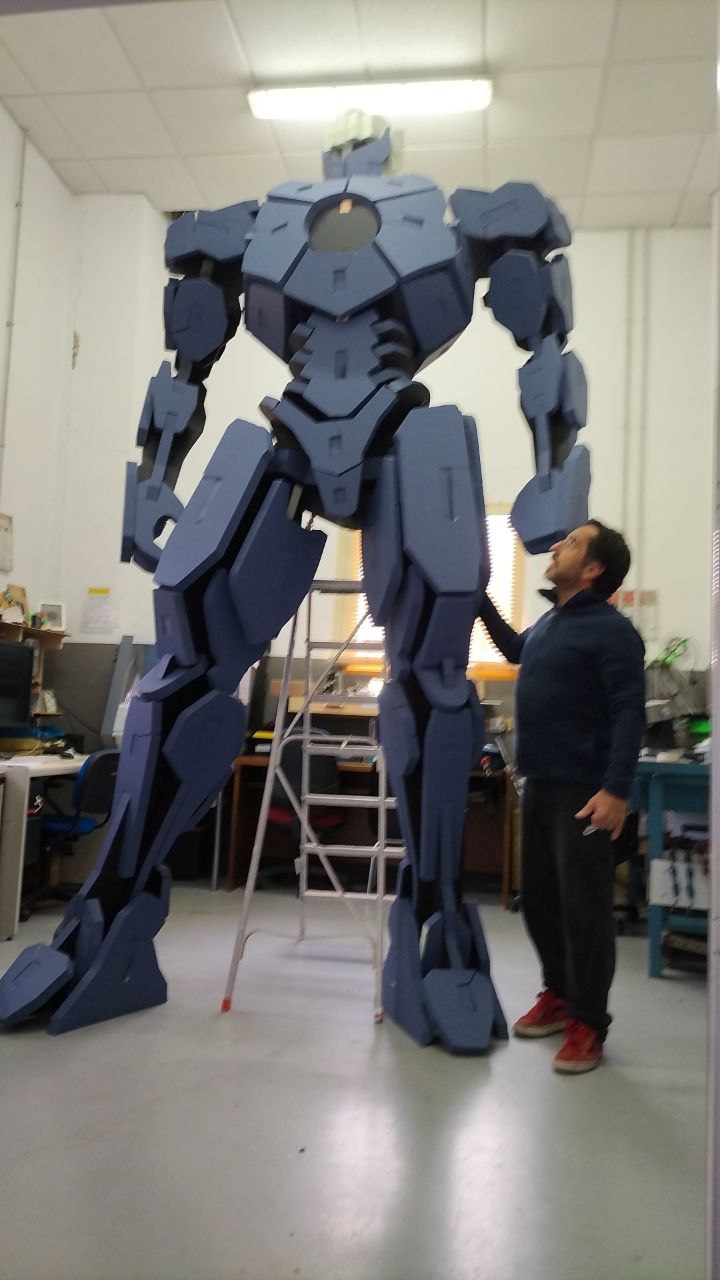

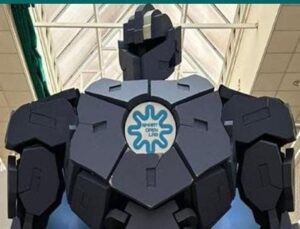

En este momento, hemos terminado la pintura de base y comenzamos con la decoración.

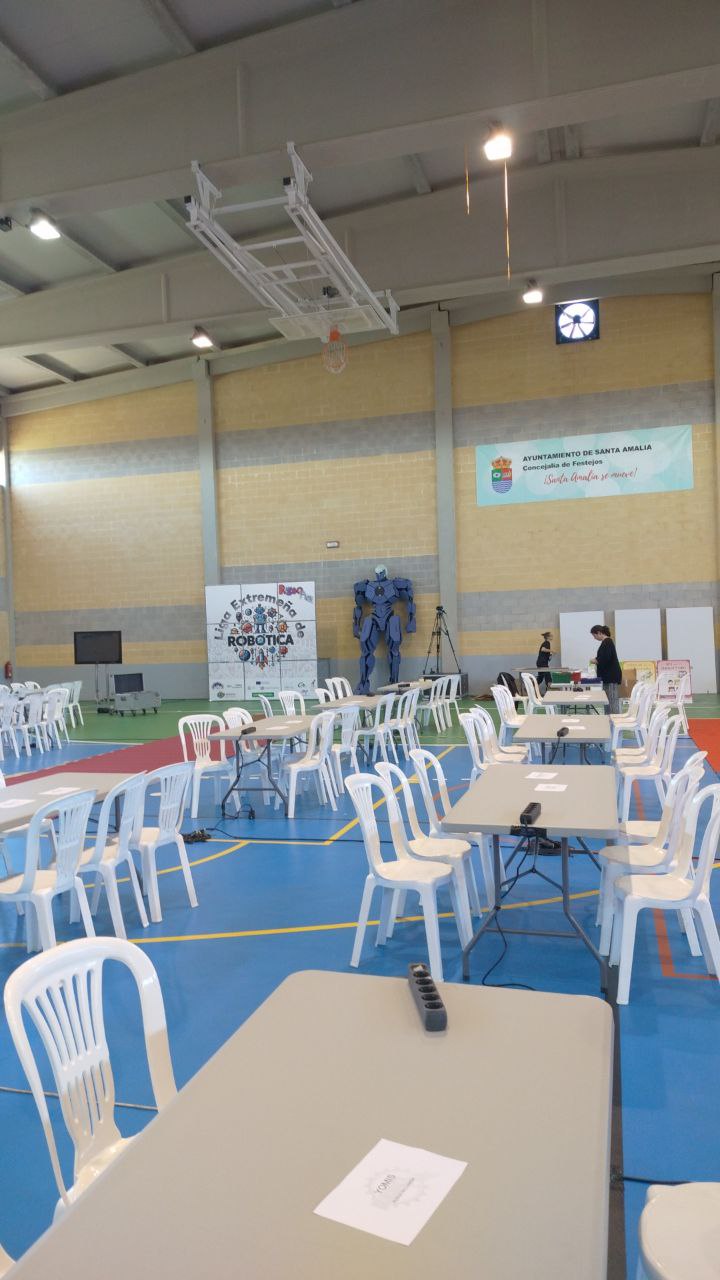

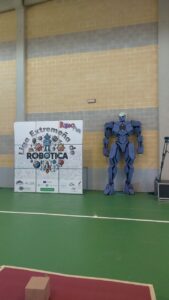

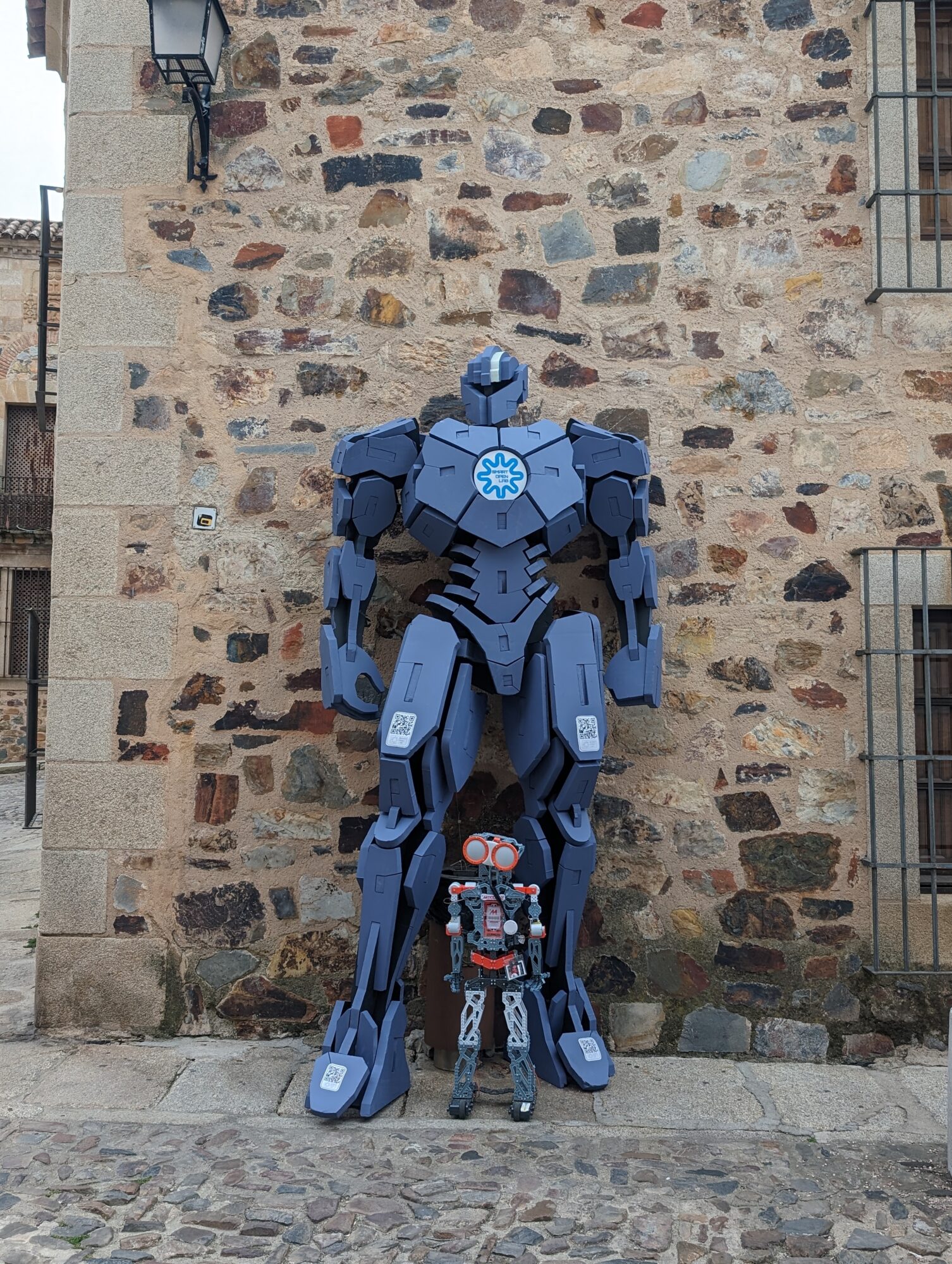

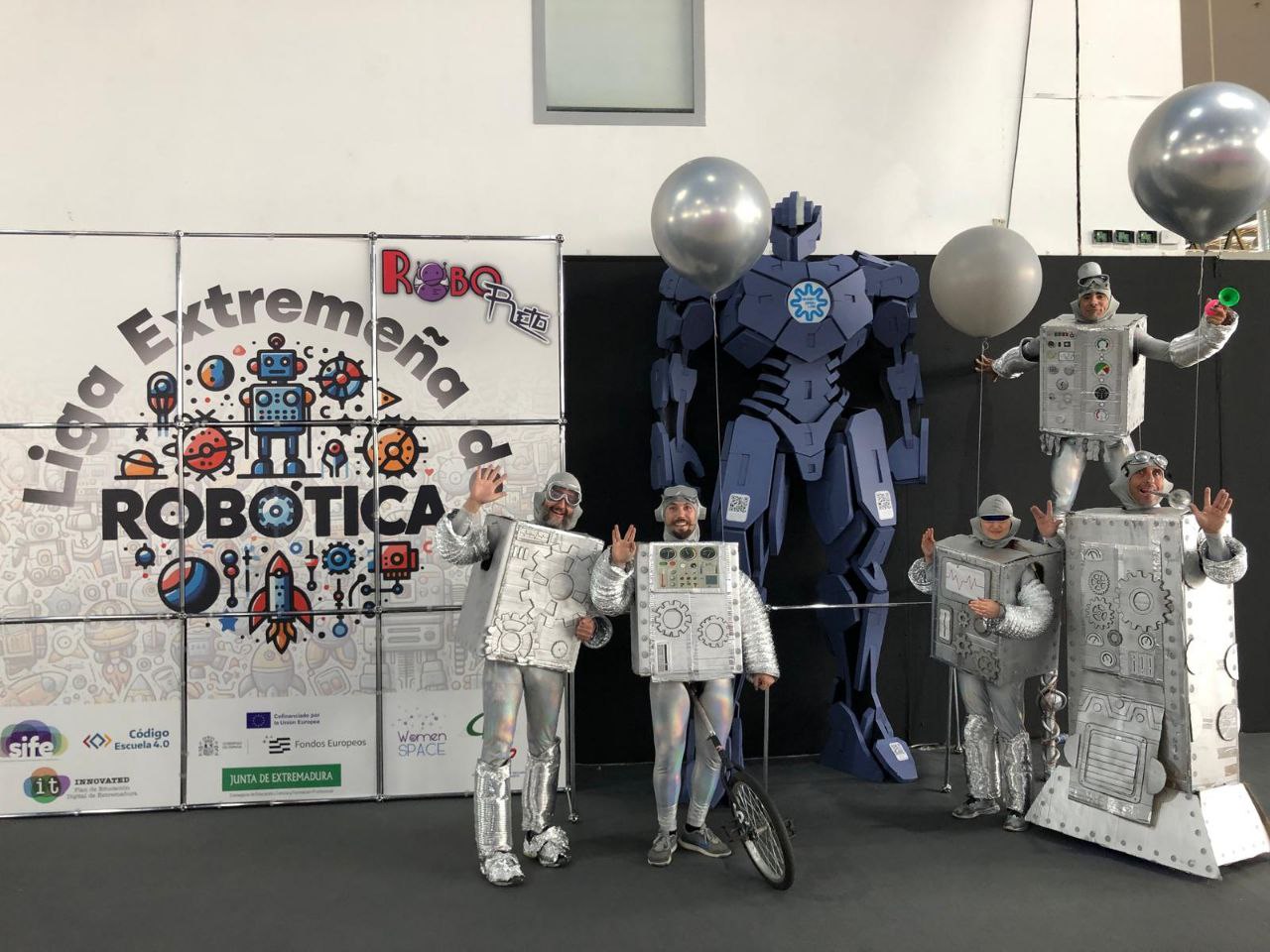

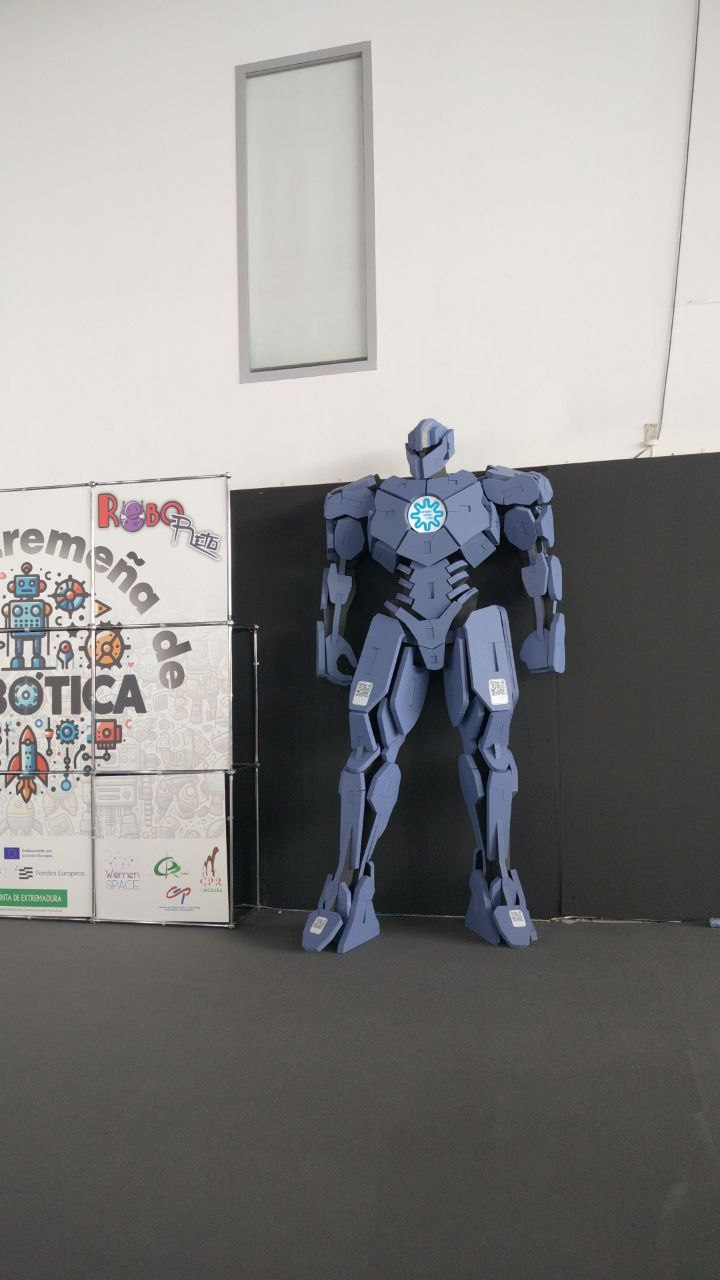

Lo estamos utilizado para exponerlo en la Liga Extremeña de Robótica y aprovechamos para añadirle

mejoras en refuerzos de partes y estabilidad.

Materiales utilizados:

XPS paneles (1220x600x40)

Cortadora CNC de Hilo Caliente.

Pintura acrílica.

Técnica:

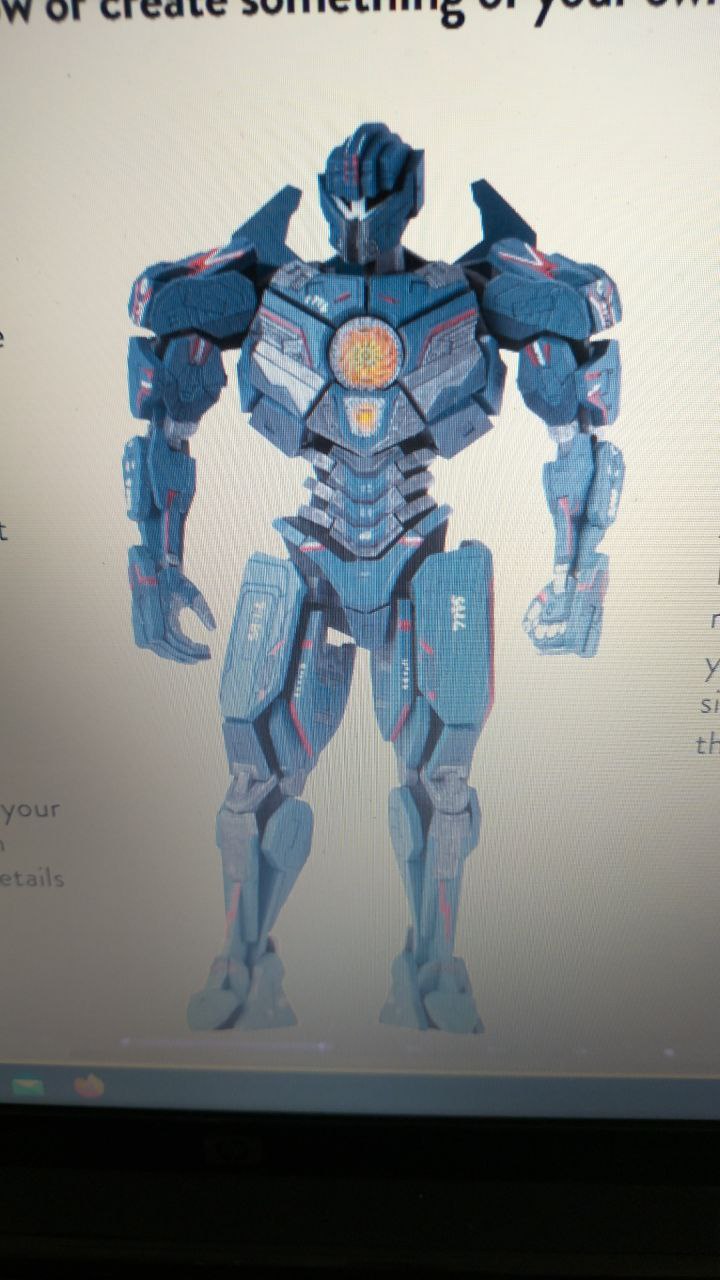

El diseño estaba realizado para cortar en Láser DM 3mm

Tras pensar diferentes opciones de material a utilizar, se opta por precio, limpieza y rapidez en XPS.

Tras buscar XPS en almacenes, sólo se encuentra en espesor de 40mm por lo que escalamos el diseño de 3mm a 40mm

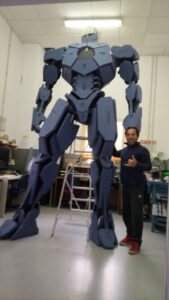

lo que hace que nuestro proyecto crezca de 15Cm aprox. a 3,30mt aprox.

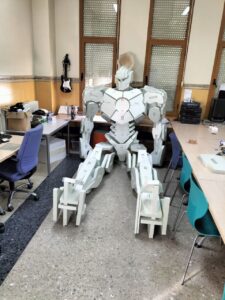

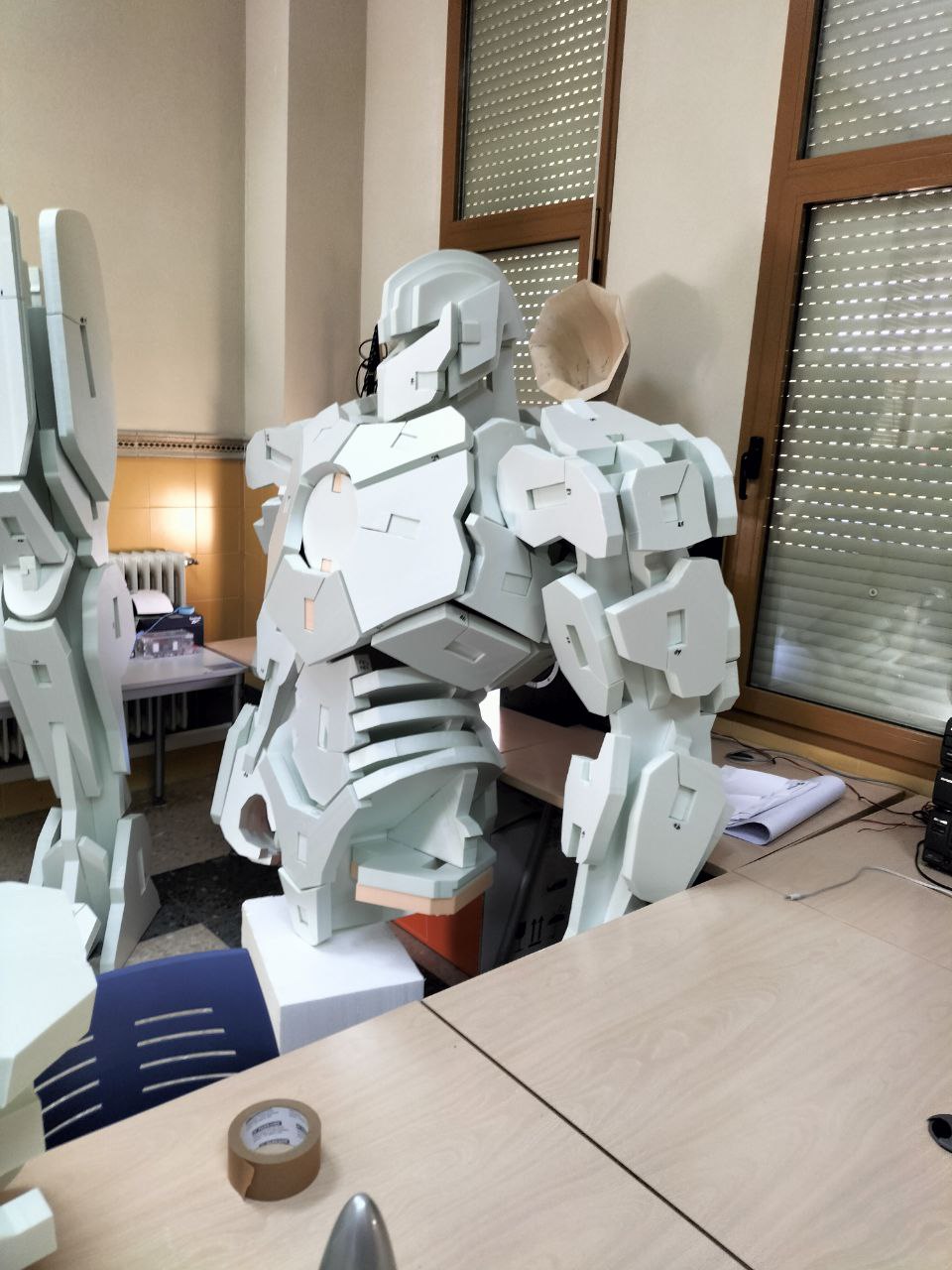

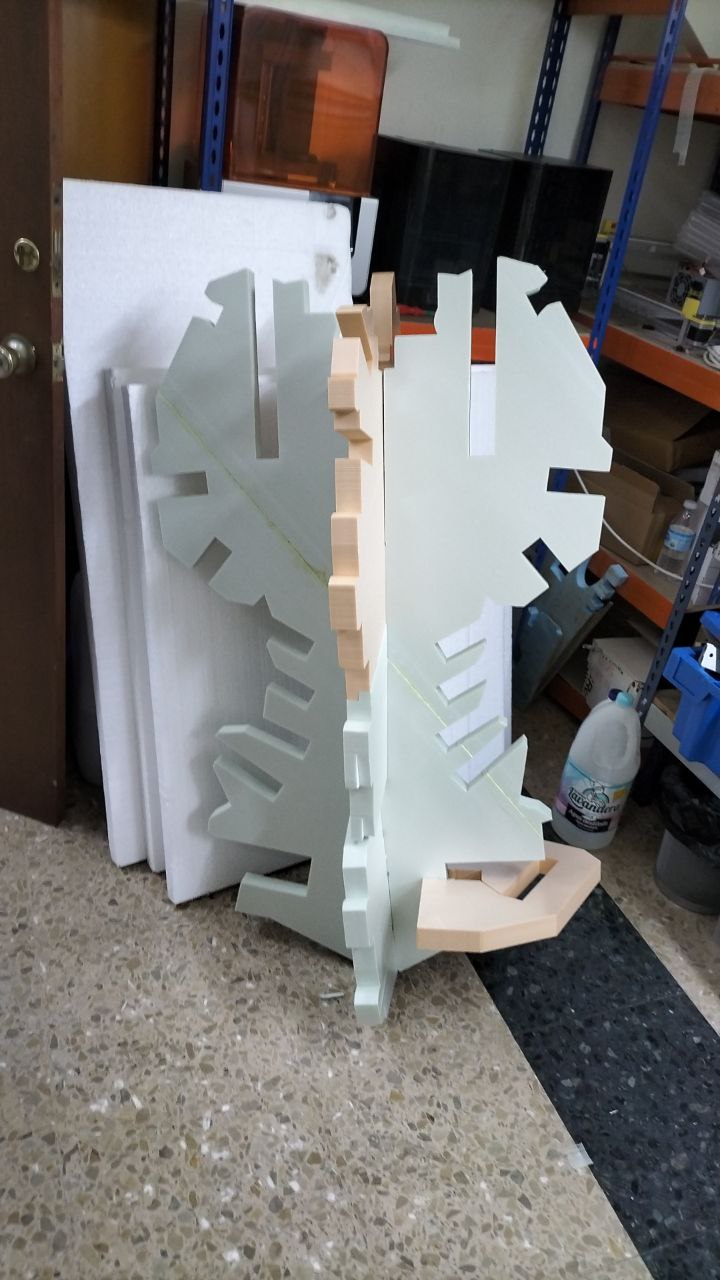

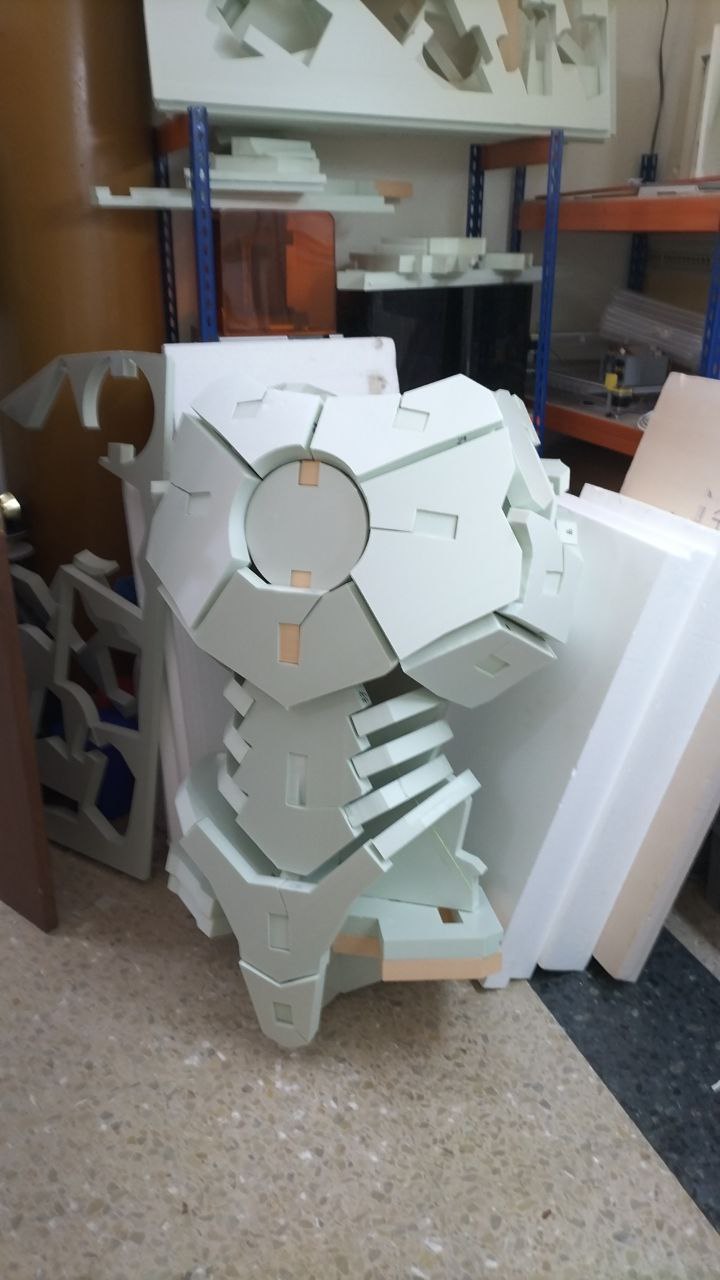

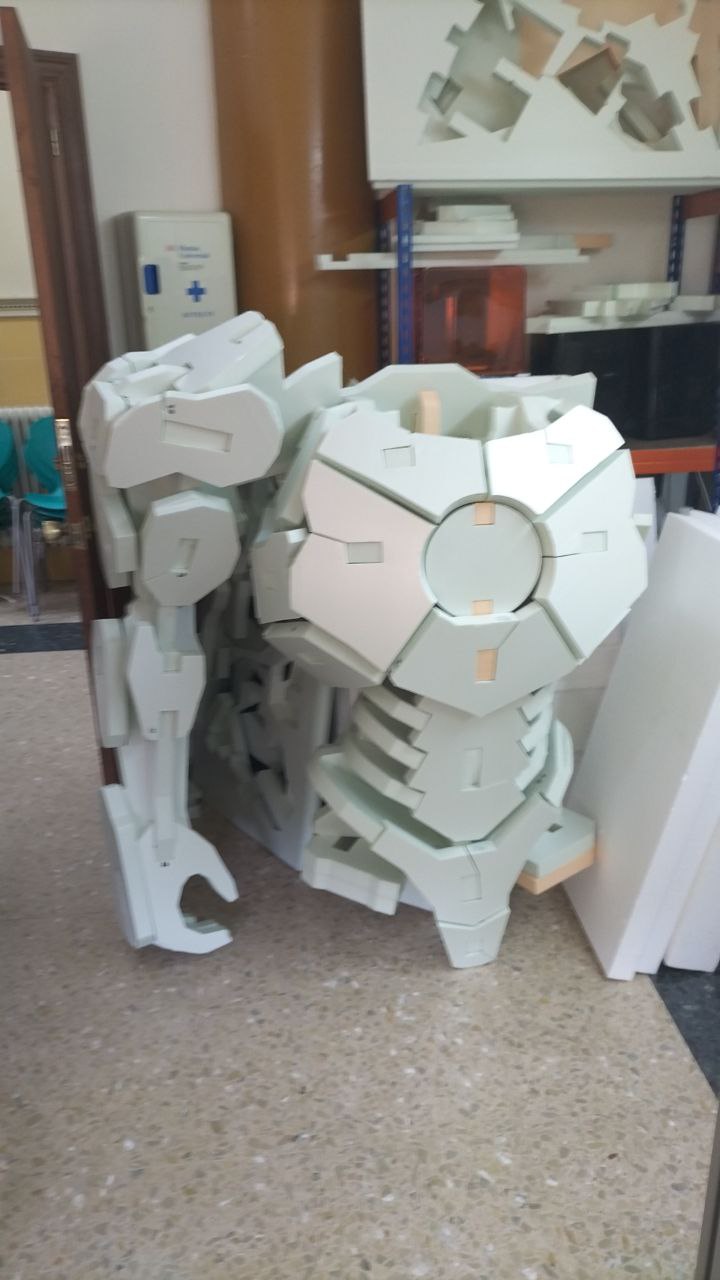

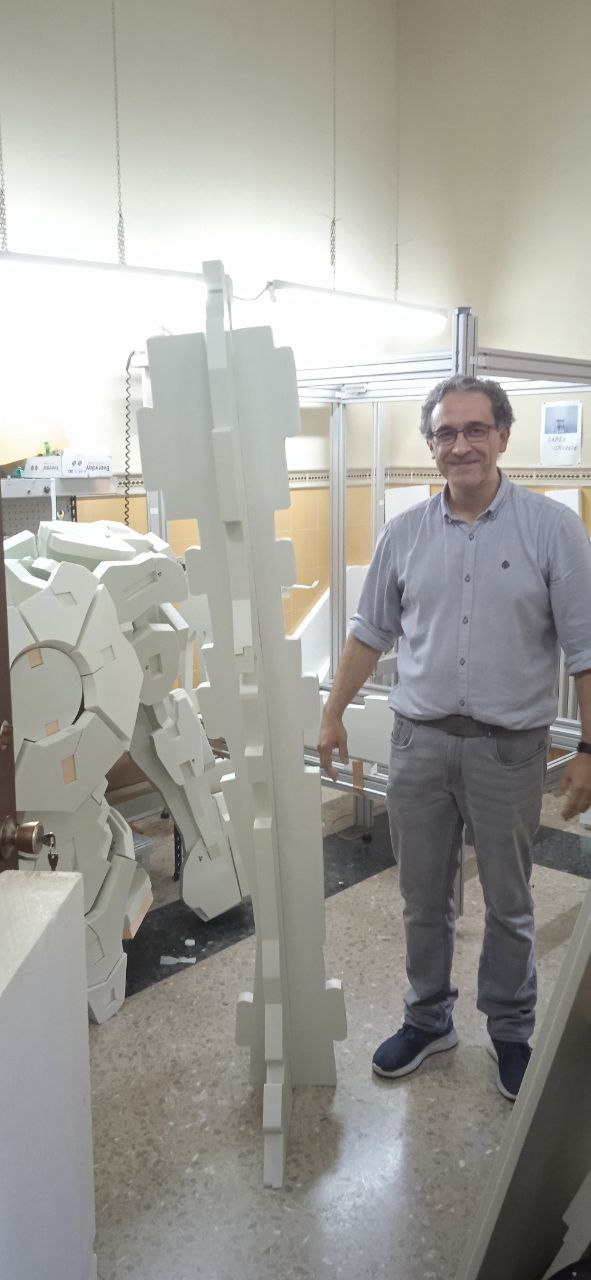

Se anidan el máximo numero de piezas por panel para optimizar material. Se corta y se ensambla.

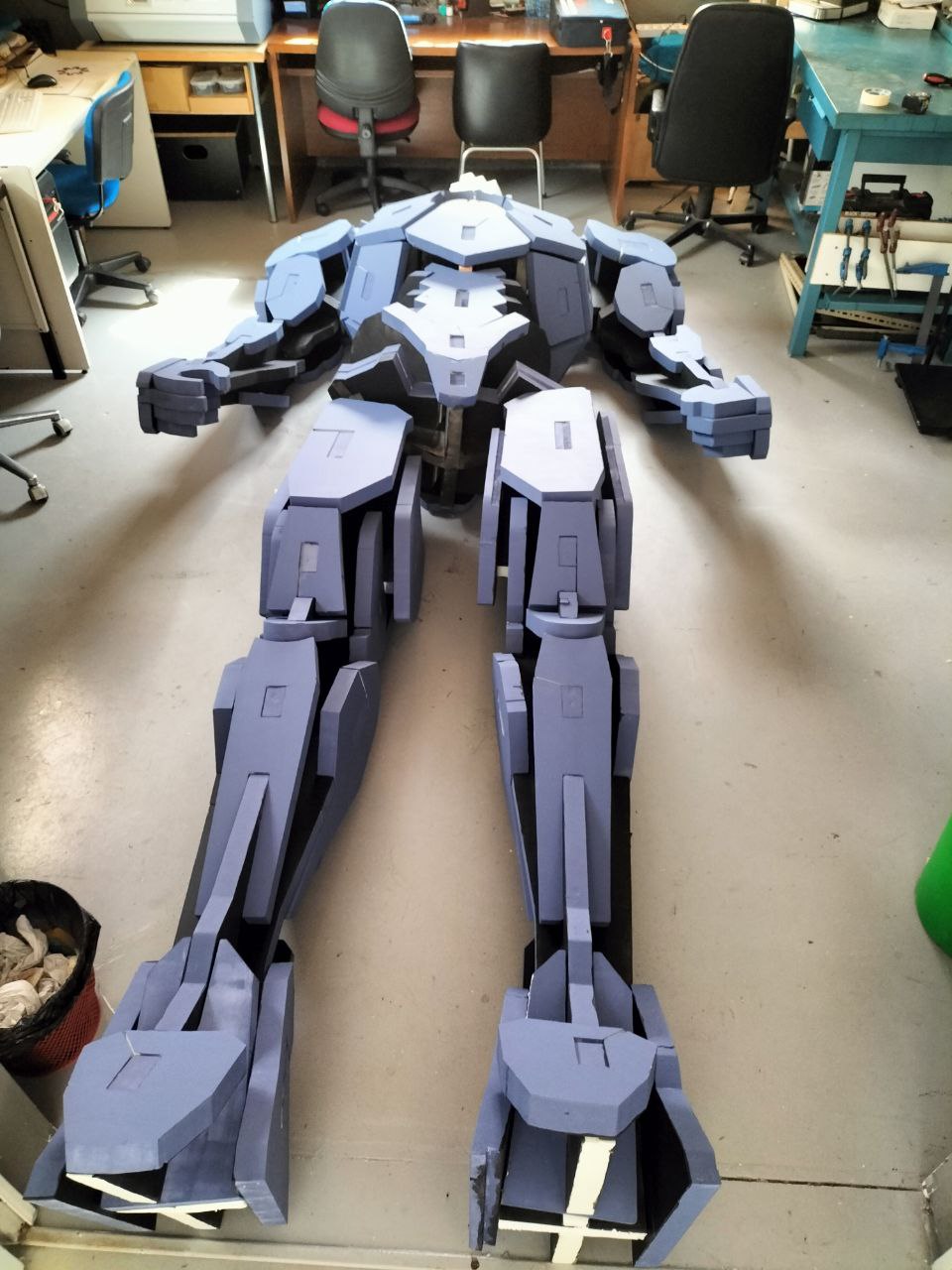

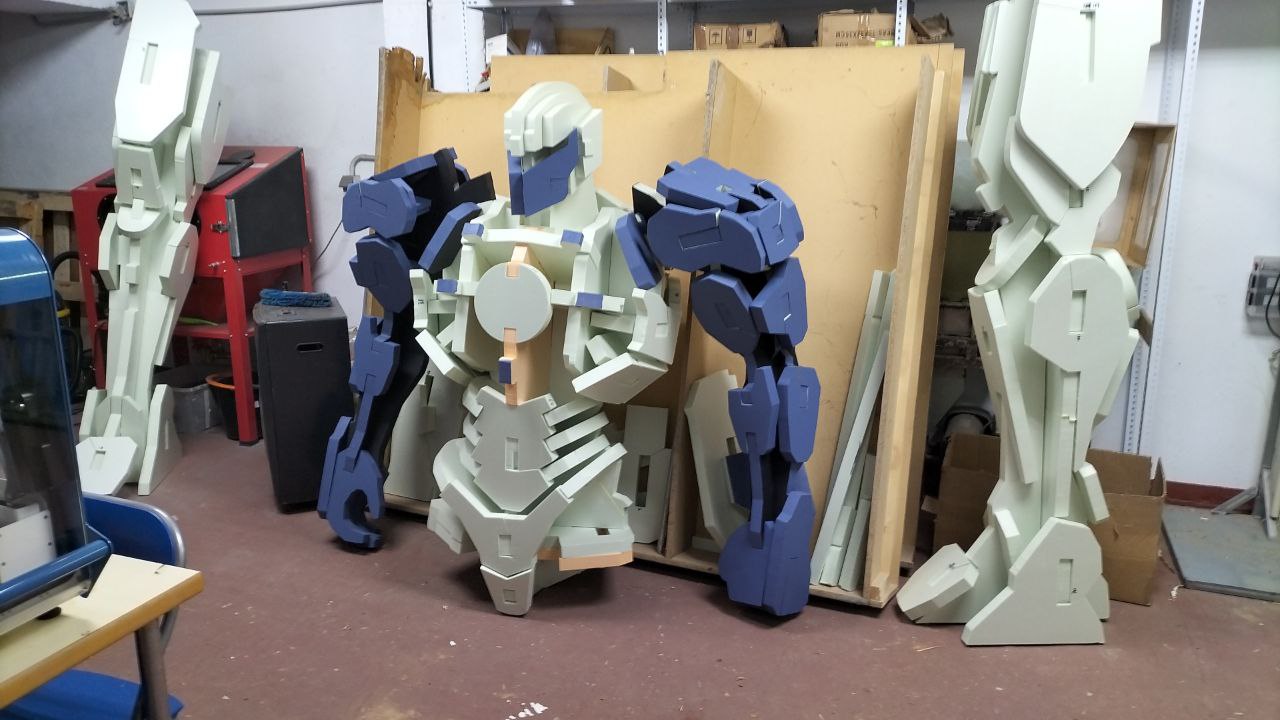

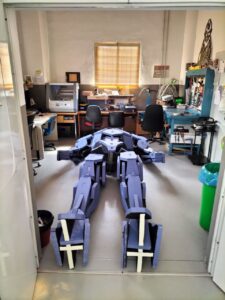

Para la pintura, asesorado por Dani, empezamos a intentar pintar con pistola, pero es una técnica algo lenta en preparación

seguridades y posterior limpieza de los equipos. Optamos por rodillo y pintura acrílica, porque cualquier otra pintura al

disolvente se come el material XPS.

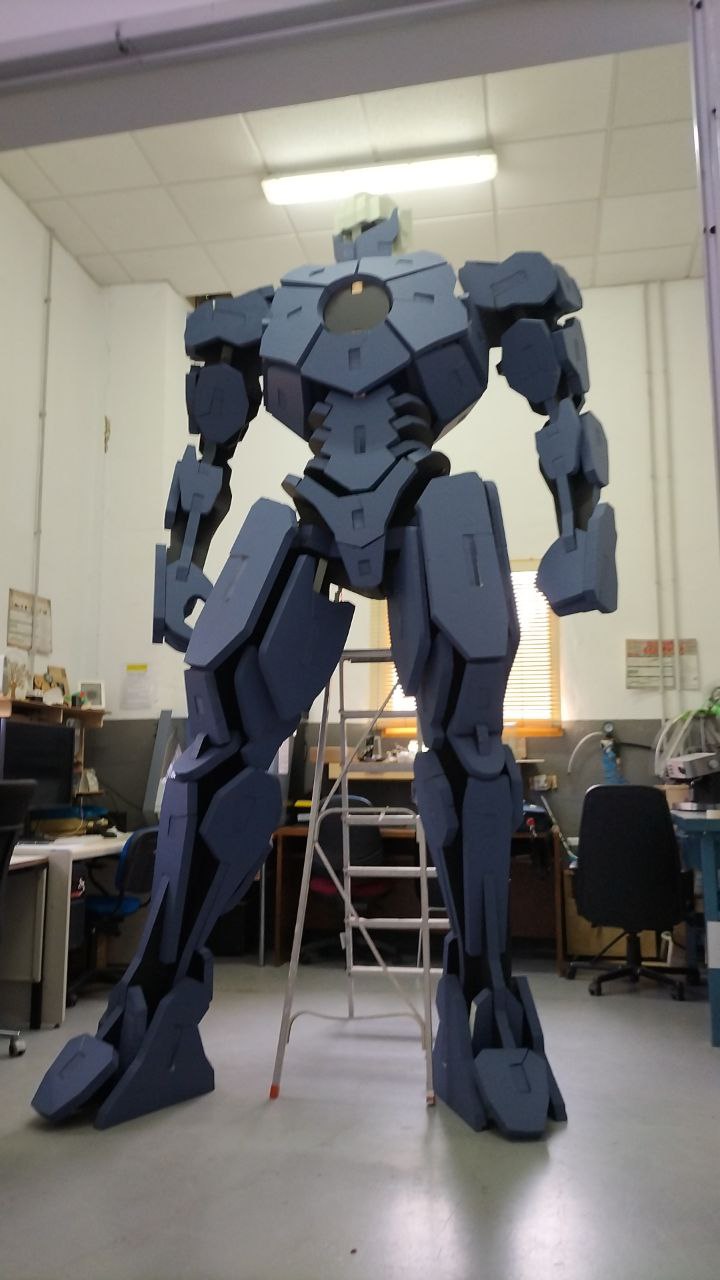

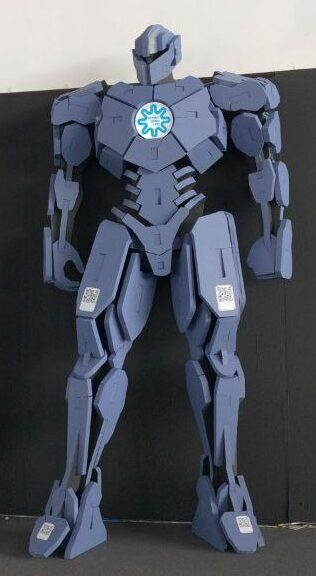

Tras varias capas de pintura las superficies quedan muy bien.

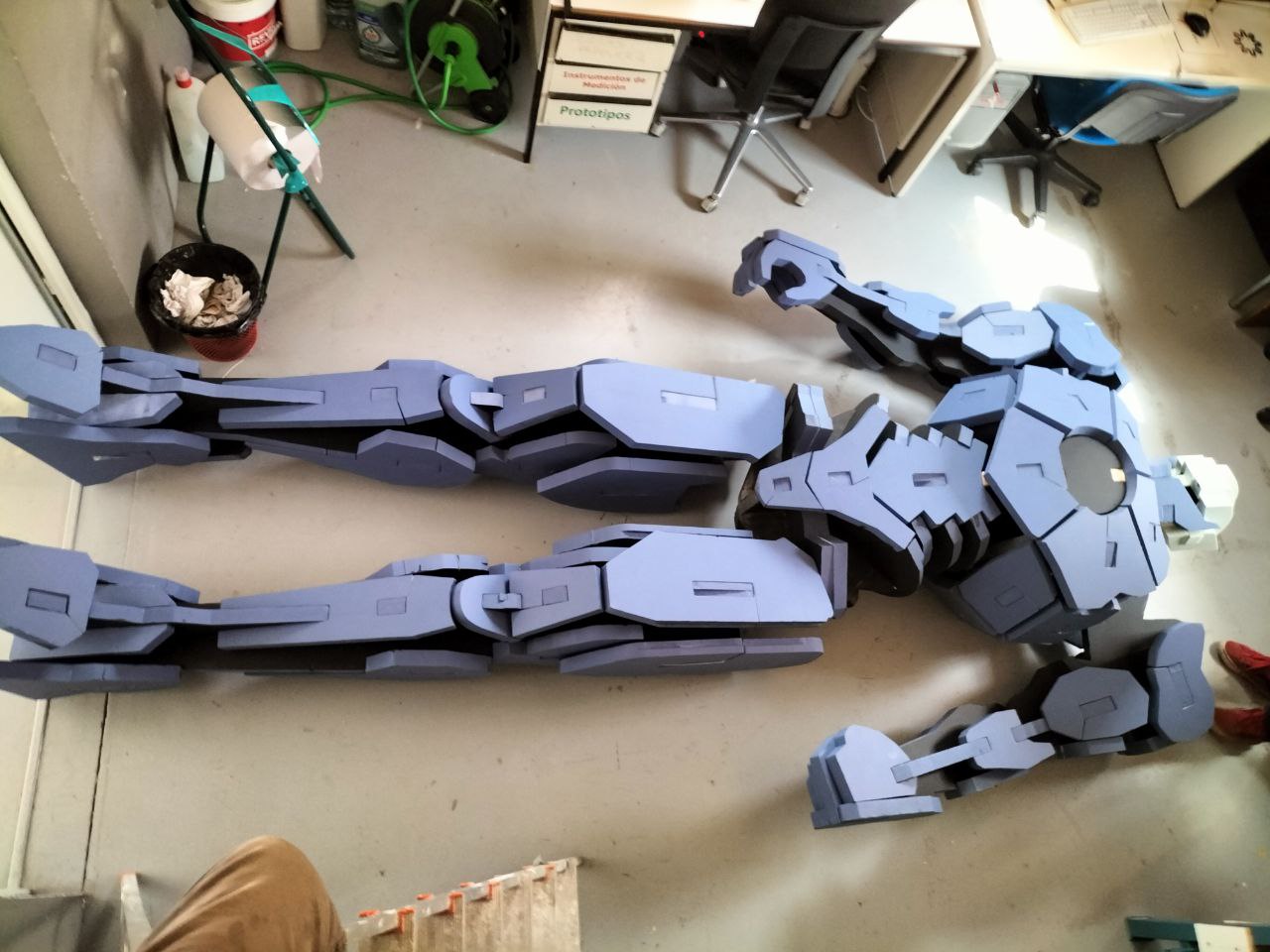

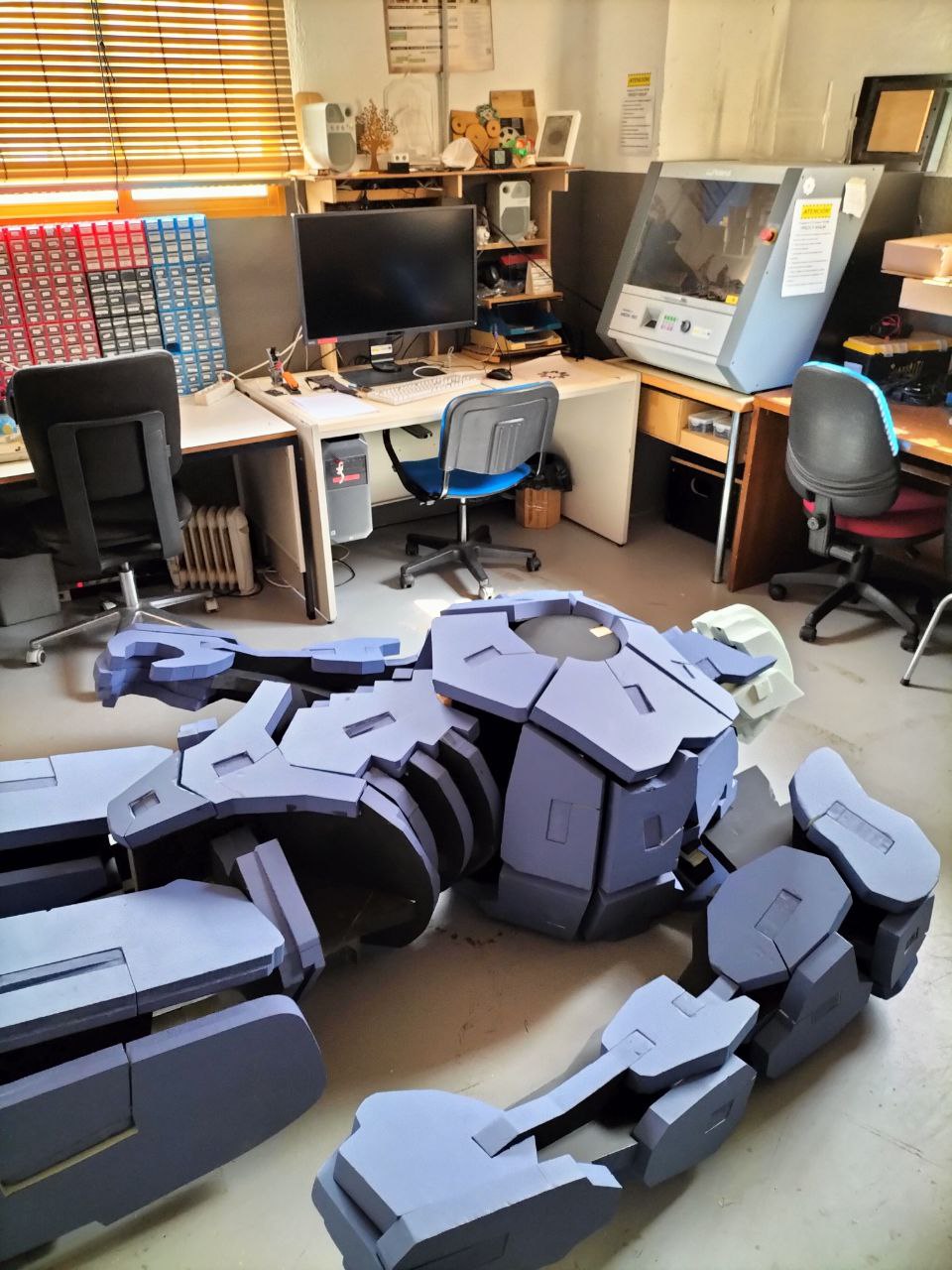

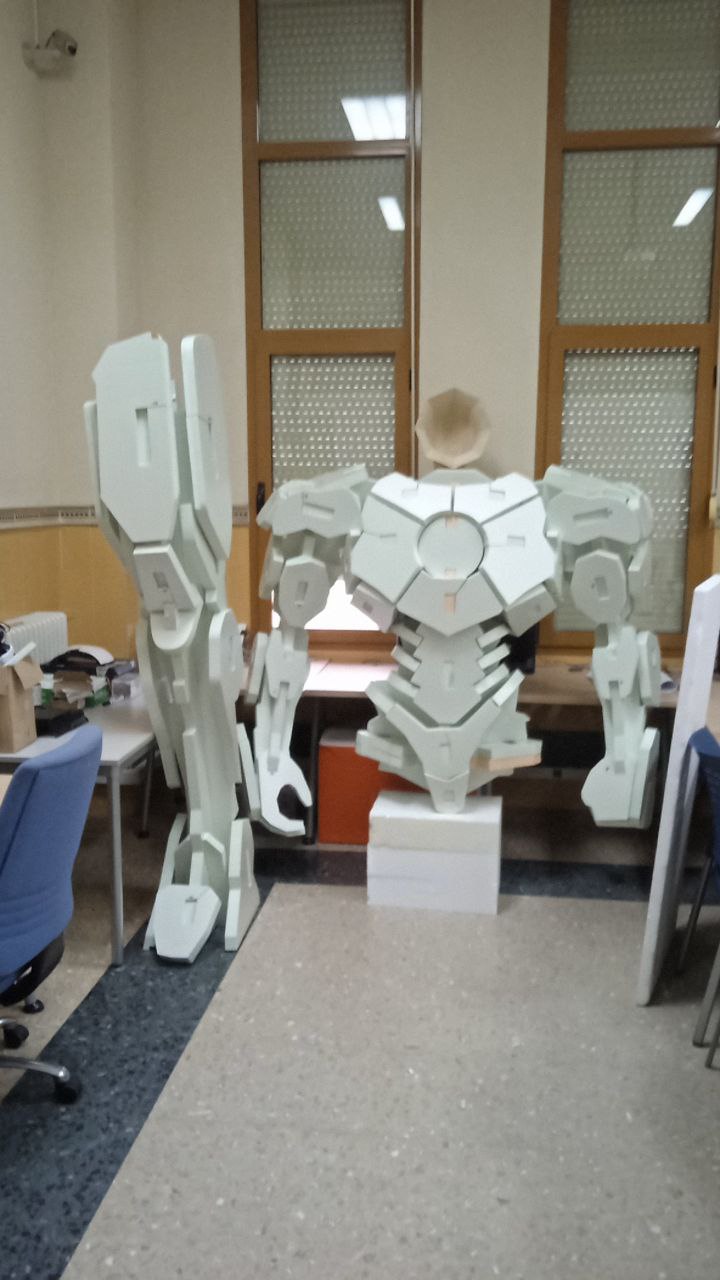

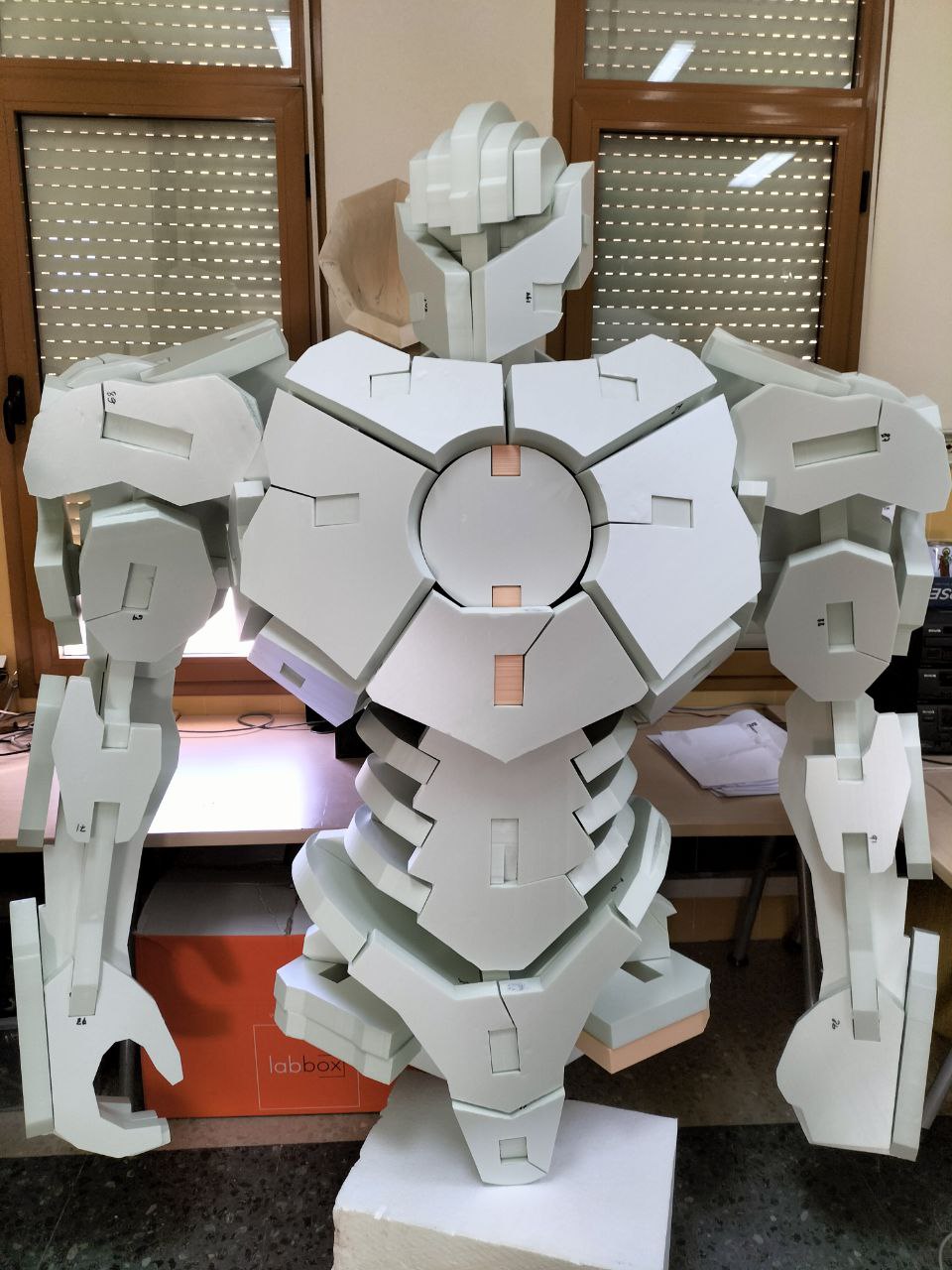

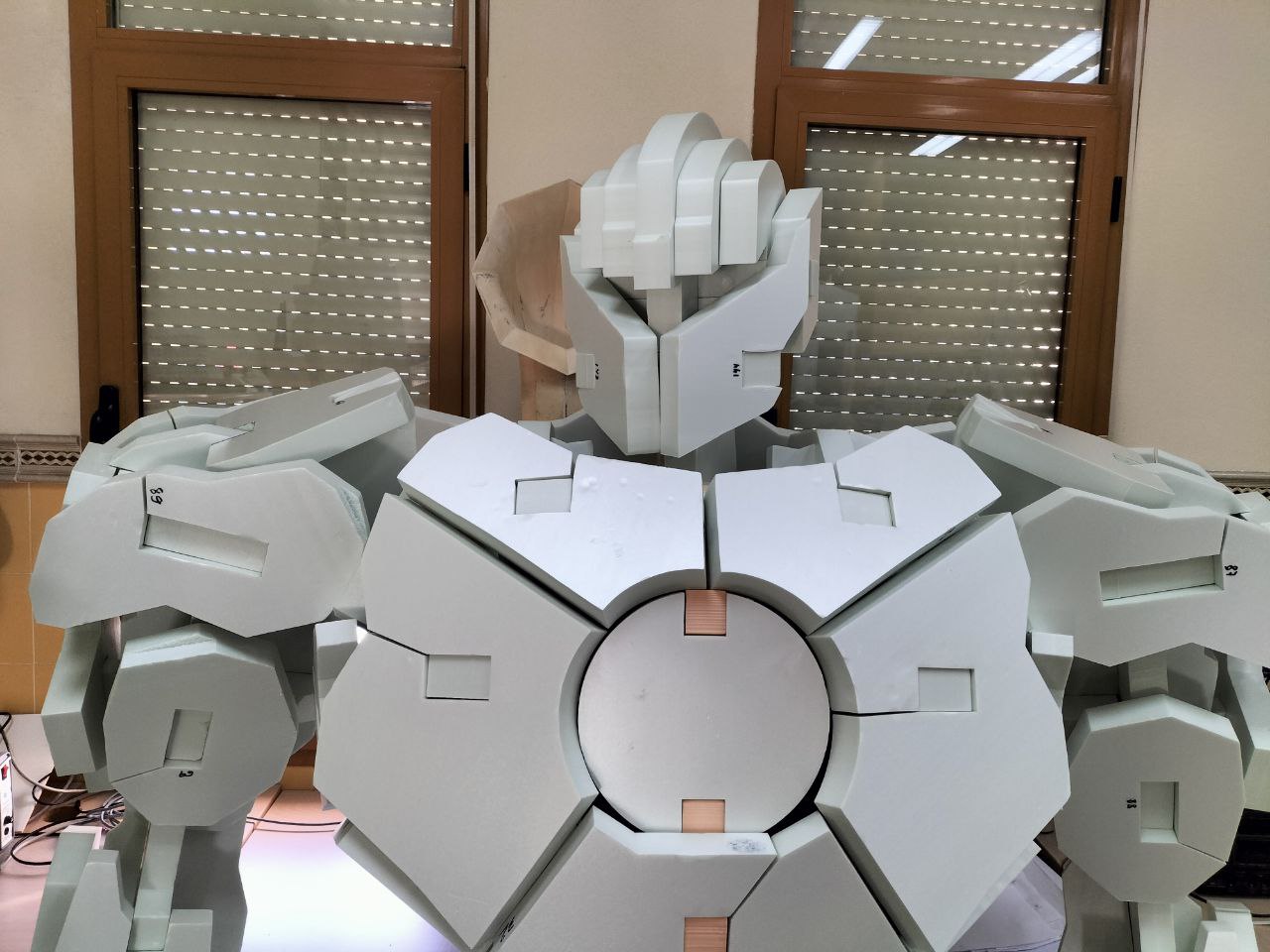

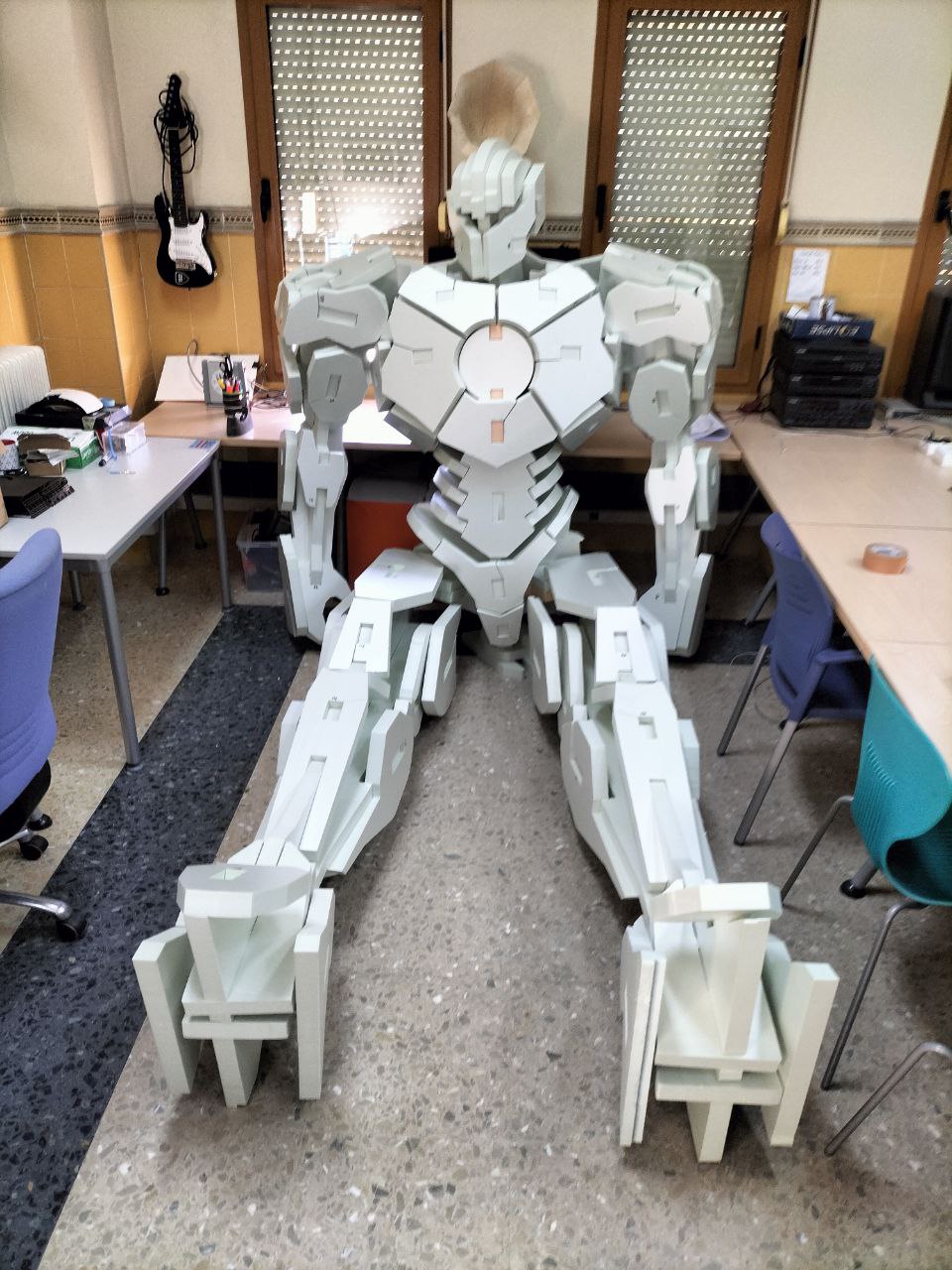

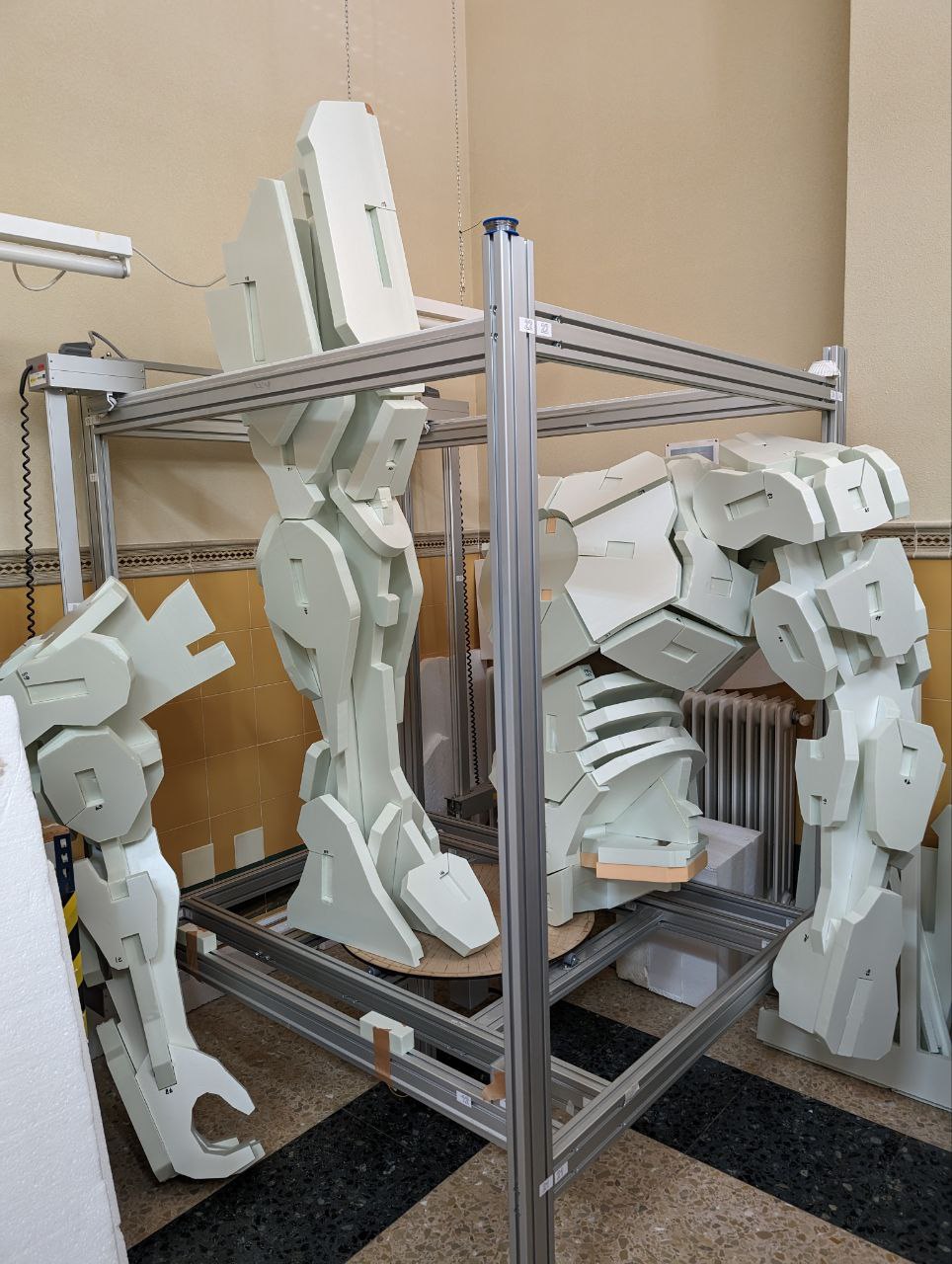

*Montaje:

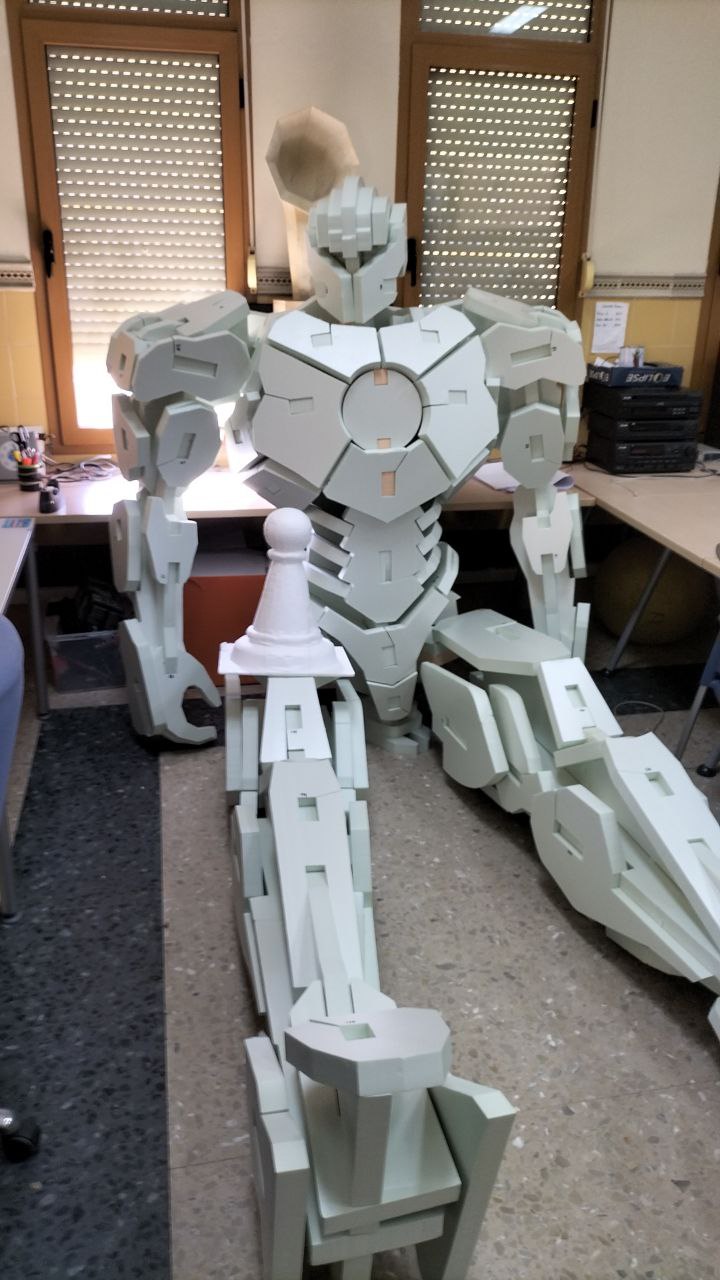

Se monta y se observa que hay varias uniones que son débiles, sobre todo por el XPS y que segúramente sufran al levantar el modelo.

Como se había previsto, se parte alguna pieza al montar y desmontar, por lo que se restaura con pegamento  especial y se recortan en

Láser paneles de DM 3mm para pegar por delante y detrás (como sandwich) de las zonas débiles, quedando todas las zonas reforzadas.,

brazos y piernas, voz……etc…..

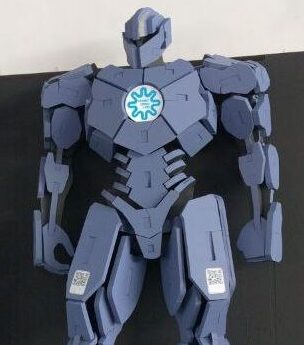

Los siguientes pasos serán, decoración, mejora de estabilidad, posibilidad de articulas brazos y piernas, añadir movimientos de cabeza

Paneles XPS (1220x600x40) unas 40 unidades —— aprox. 180€.

Pinturas, perfiles aluminio y otros ——————— aprox. 100€.

El tiempo aproximado ha sido:

Recorte y montaje de piezas —————————–aprox. 40h.

Pintura —————————————————- aprox. 20h.

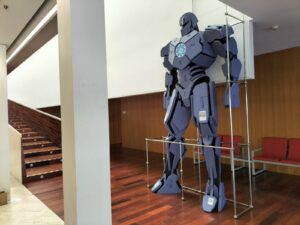

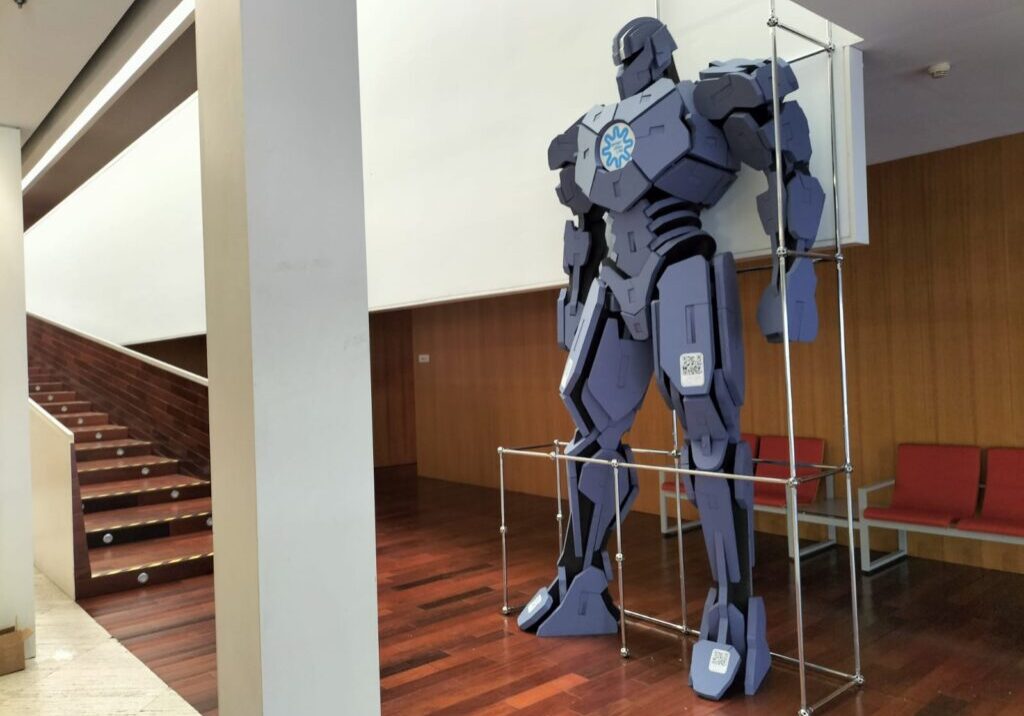

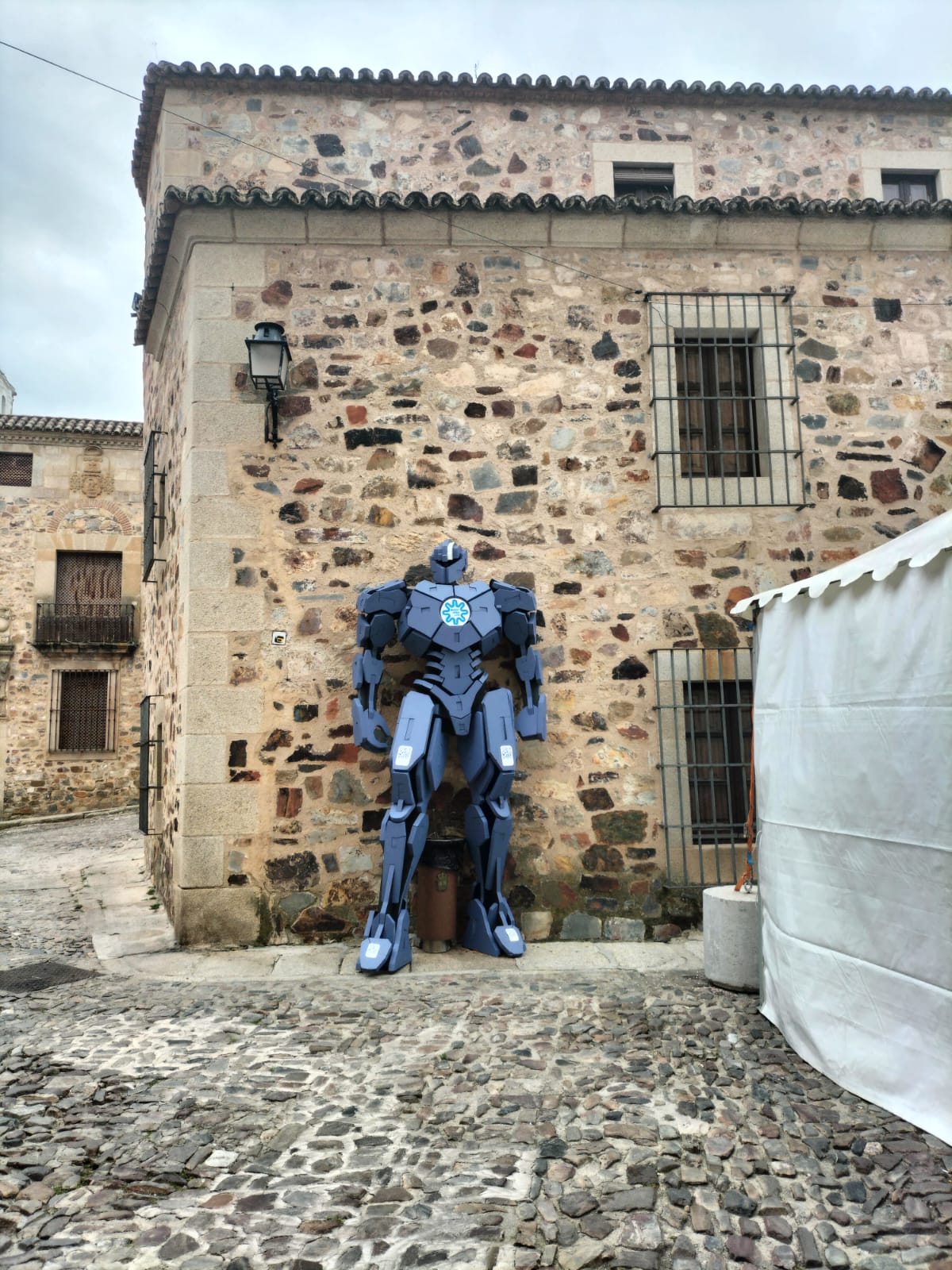

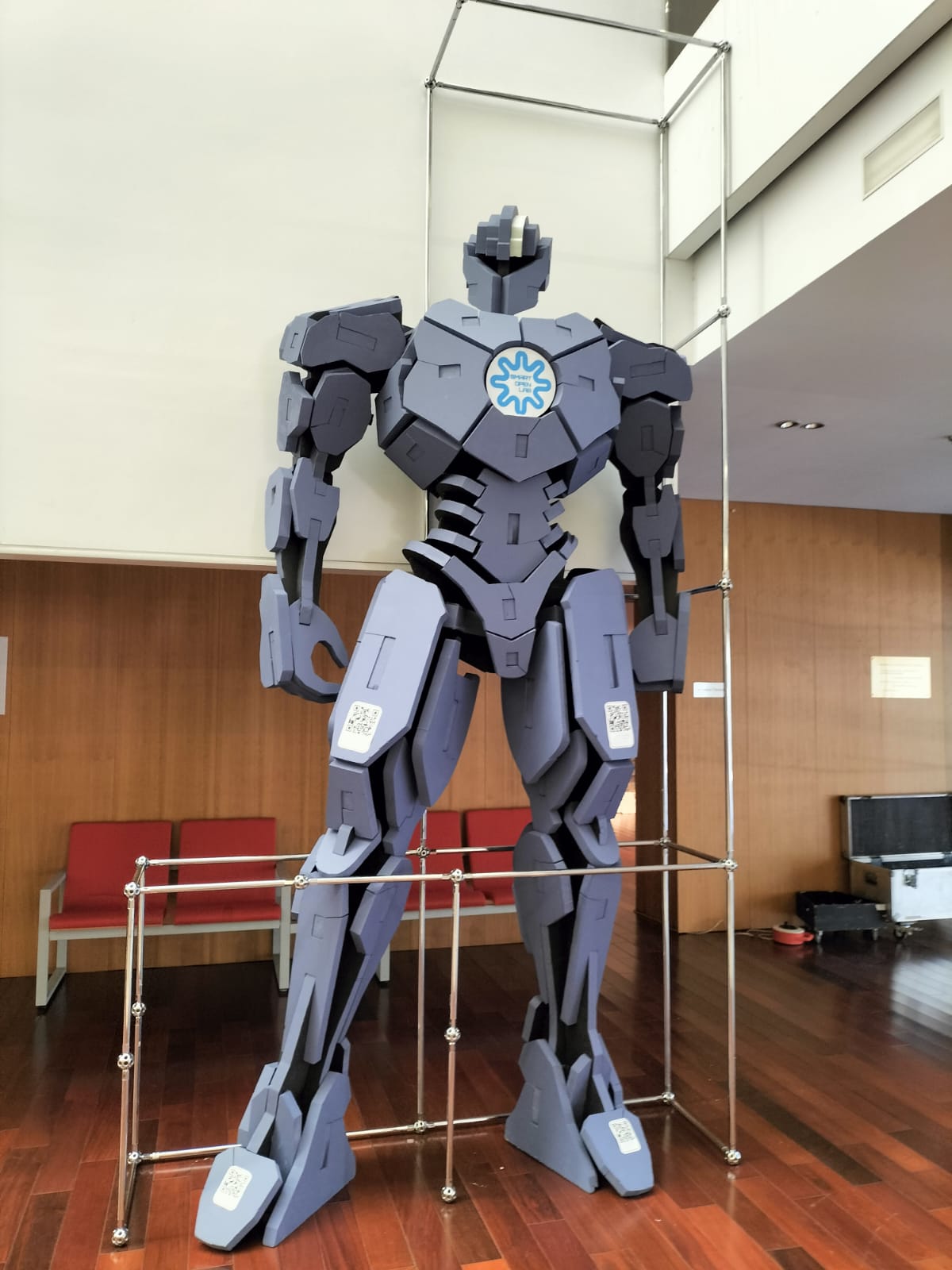

Es un proyecto interesante para aprender toda la funcionalidad de la Cortadora de Hilo Caliente, a partir de aquí y una vez realizado la base, se abrieron muchas otras posibilidades, tanto para exhibiciones, congresos, como para realizar diferentes proyectos sobre el Robot.

Grupo Cortador Hilo Caliente SOL
