La primera parte del proceso es hacer el cajón en el que vamos a colocar nuestros botones.

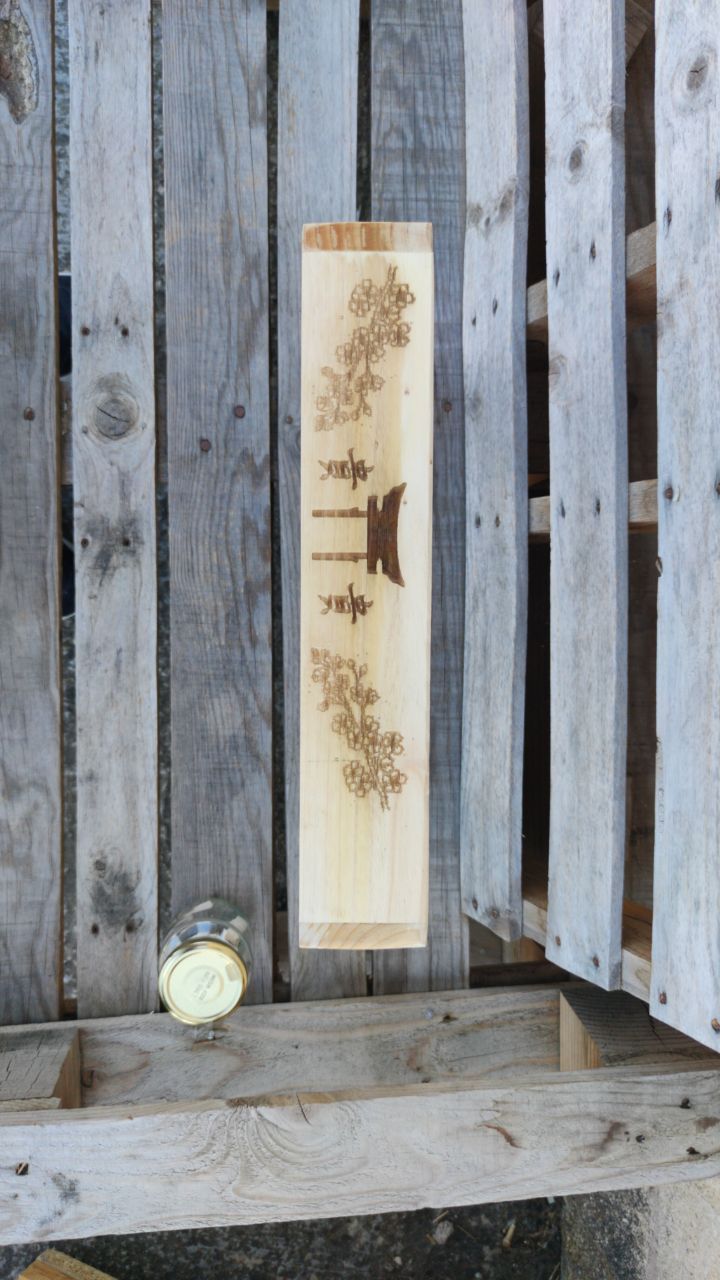

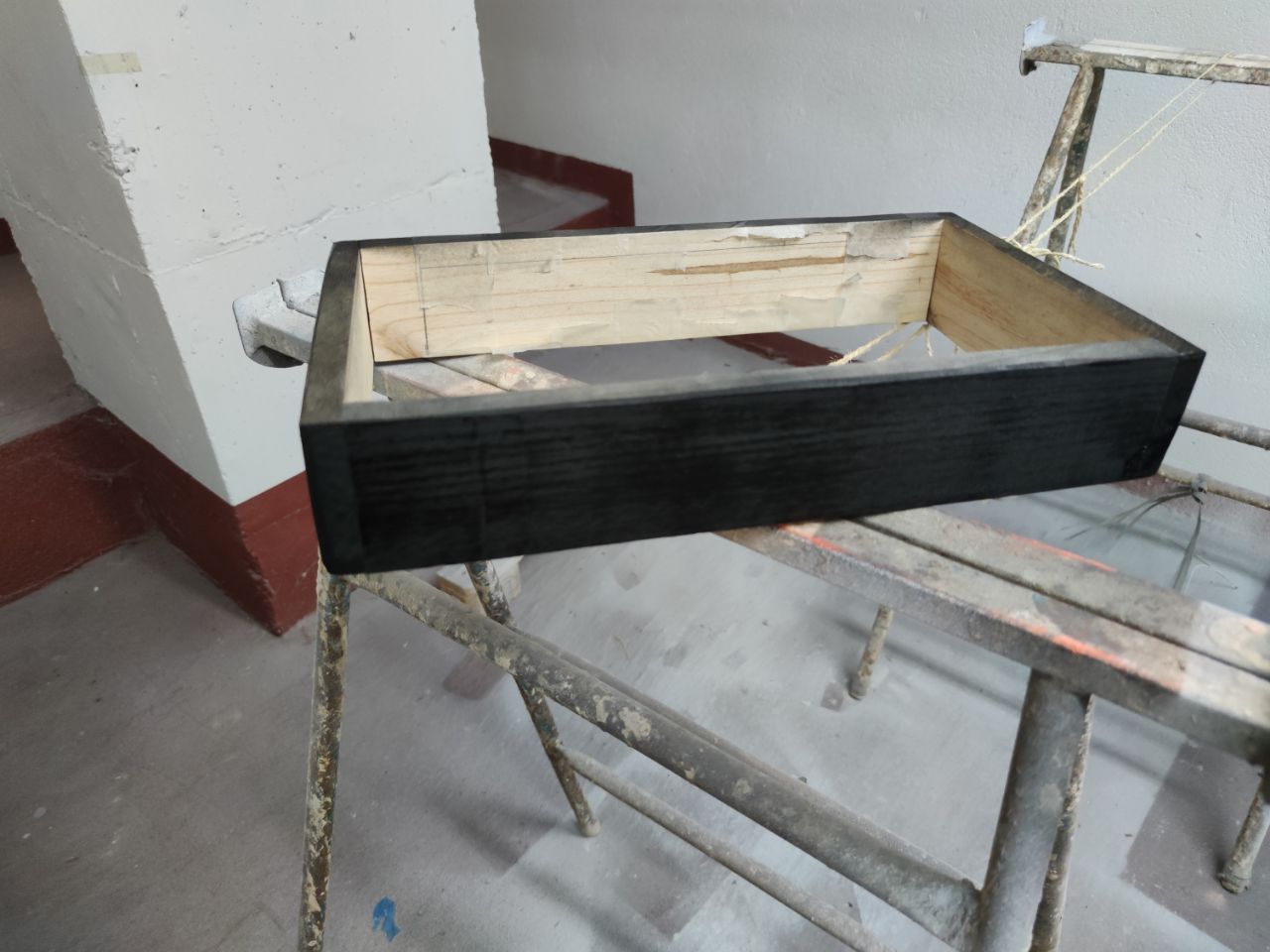

Para ello, vamos a cortar 2 largueros de 90mm de altura x 360 mm de longitud y otros dos de 90mm x 200mm para los laterales. Utilizando escuadras montaremos un cajón alargado de altura 90mm. Que encolaremos y atornillaremos con tirafondos para que queden bien fuertes.

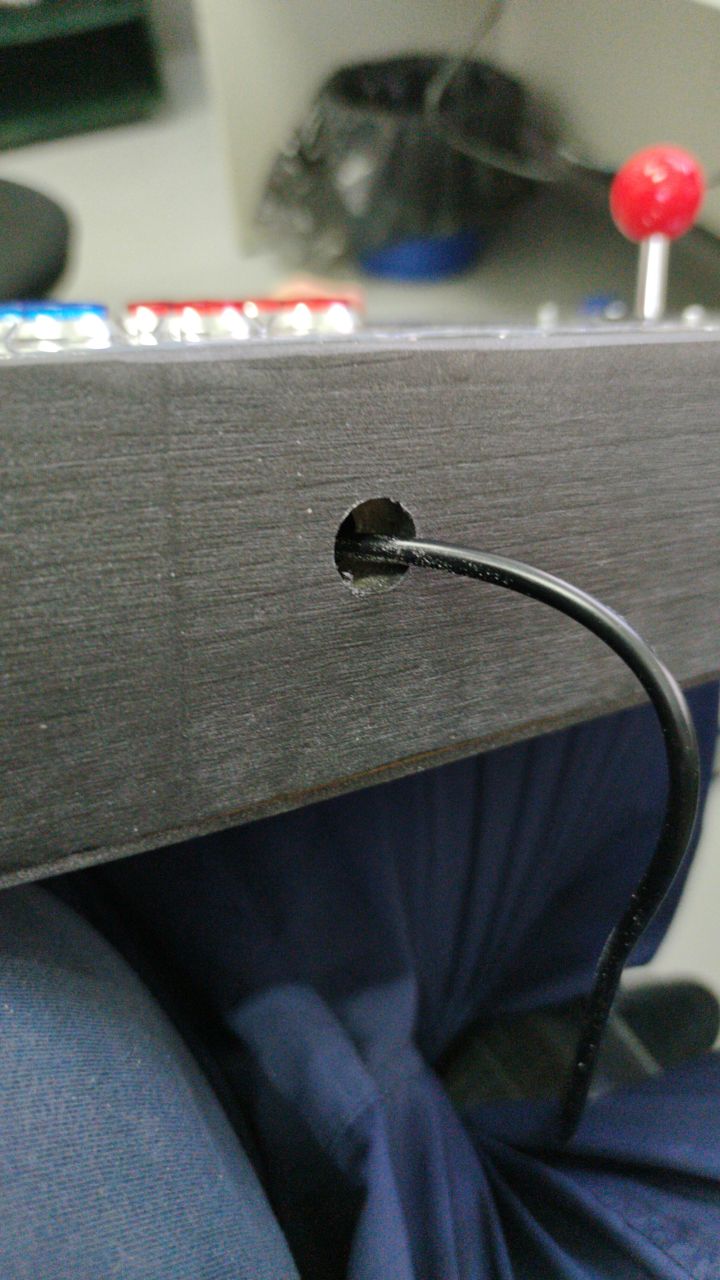

Mientras la base de nuestro Cajón se seca cortaremos tacos de 20mm de grosor por 83mm de altura. que colocaremos en las esquinas de la base de nuestra caja para soportar la tapa superior. Con una pala pequeña haz un agujero para poder pasar el cable USB.

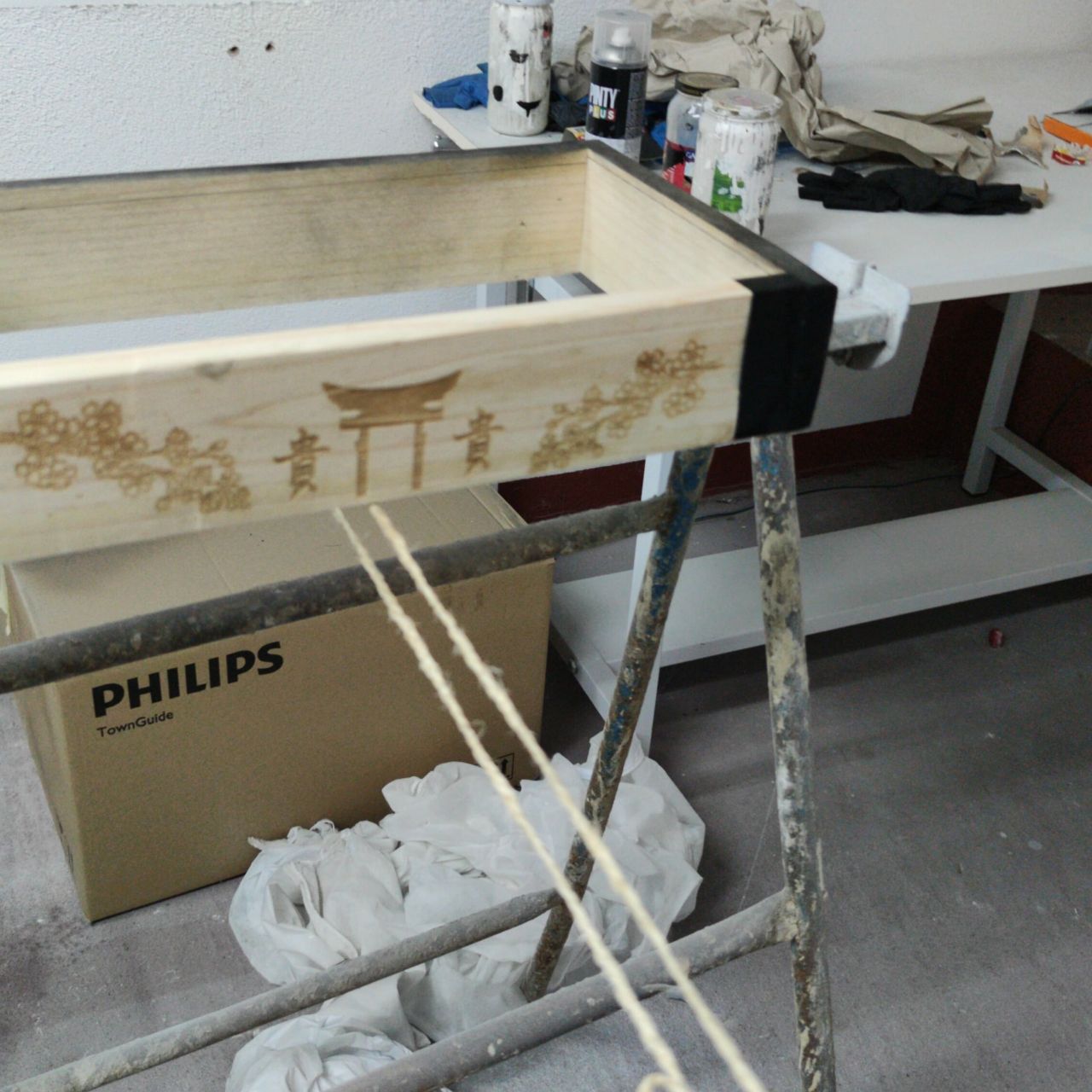

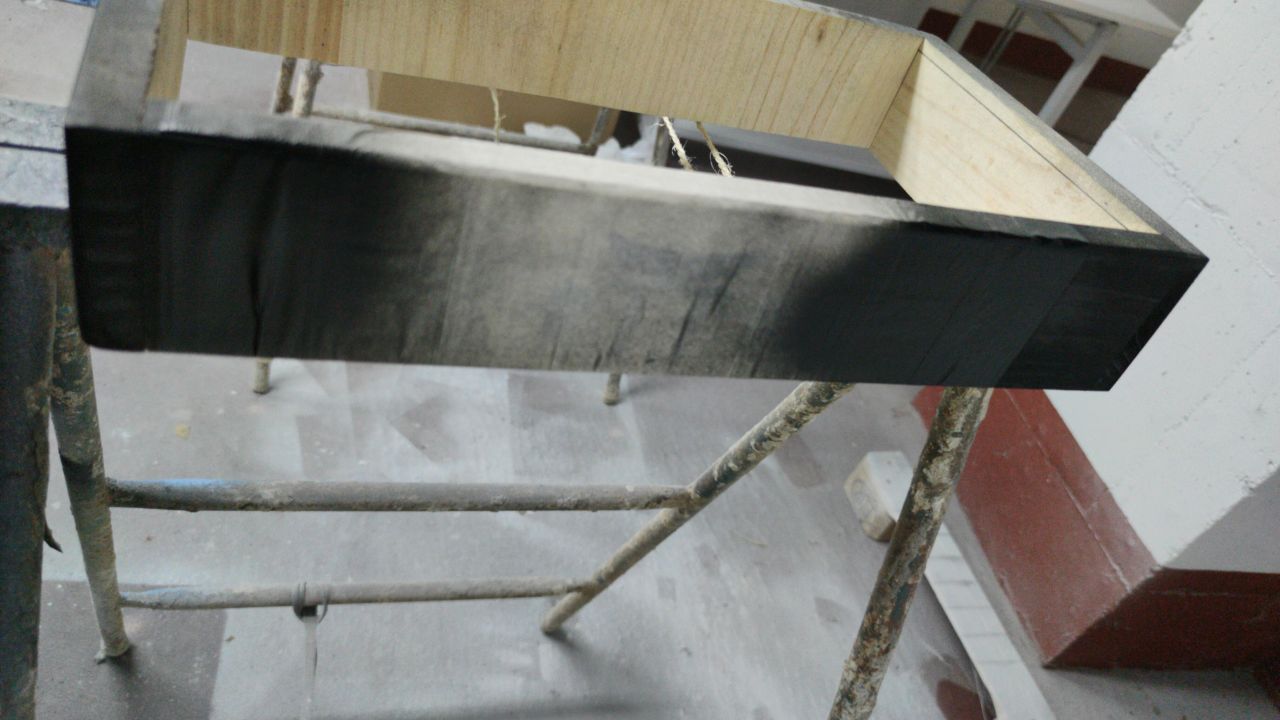

Lijar, cantear y pintar del color escogido, si vas a dejarlo en tonos de madera es conveniente aplicar una capa de barniz o aceite para proteger el material.
Una vez esta seca la caja cortaremos la tapa inferior con la medida total de la base (dependiendo de como hayas colocado las piezas tendrá una medida u otra por lo que lo adecuado es que midas antes de cortar y cortes el cuadrado a la medida que necesites.
Posteriormente cortaremos las tapas donde vamos a colocar los botones. Medimos la superficie del hueco interior y cortaremos dos rectángulos de esa medida.

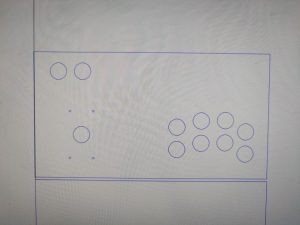

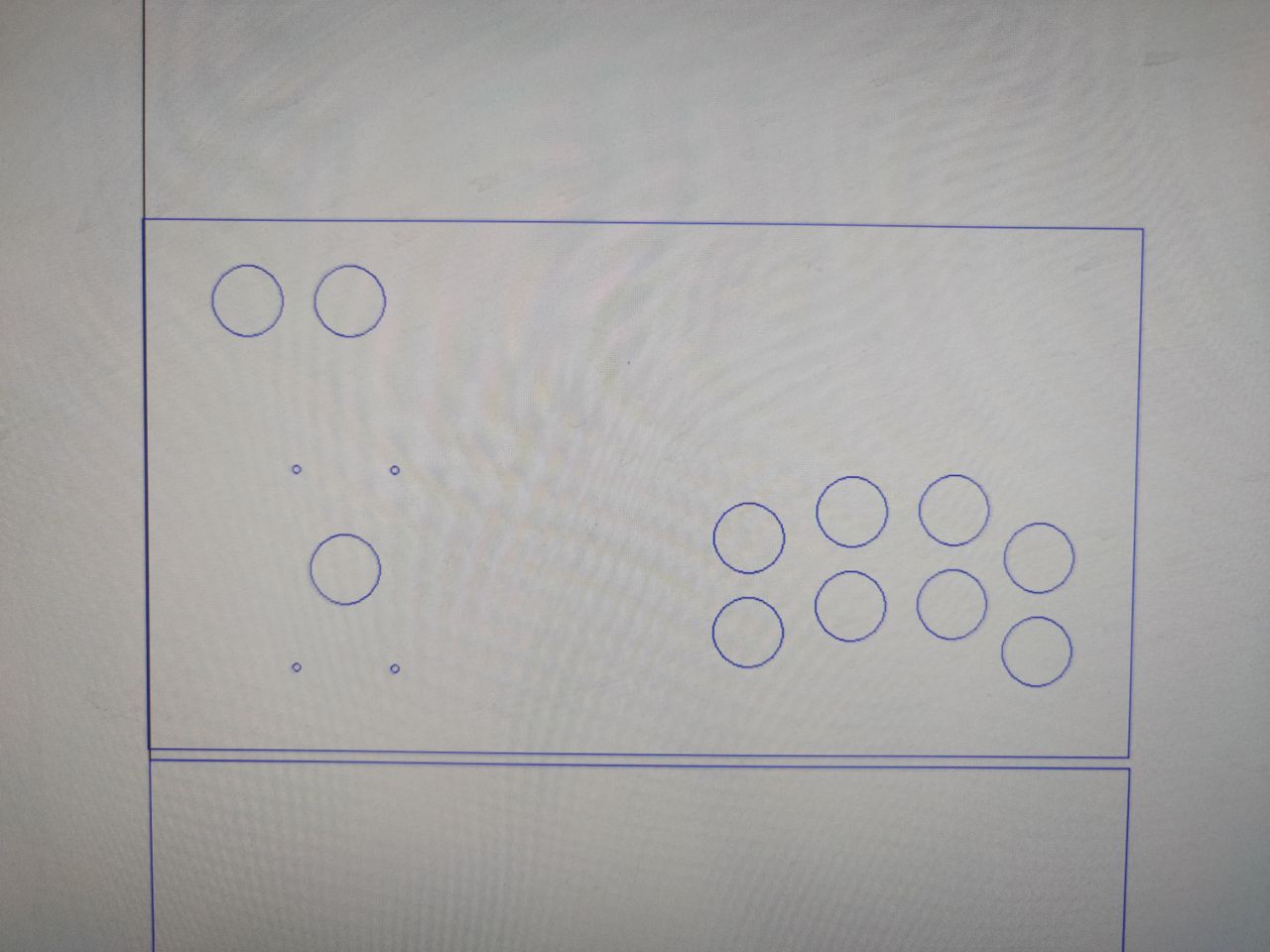

Ahora vamos a hacer los agujeros de los botones y la palanca. En caso de Utilizar la cortadora láser, en su software SmartCarve puedes programar al mismo tiempo todos los cortes sacando las dos piezas exactamente iguales, en caso de hacerlo a mano, tendrás que utilizar una pala de la medida que pidan los botones) Hay diferentes formas de distribuir los botones y siempre tienen que quedar un poco al gusto. En nuestro Drive hay a disposición de los asociados una plantilla base, pero siempre se puede distribuir como más apetezca, evidentemente olvidar el poder jugar cómodamente.

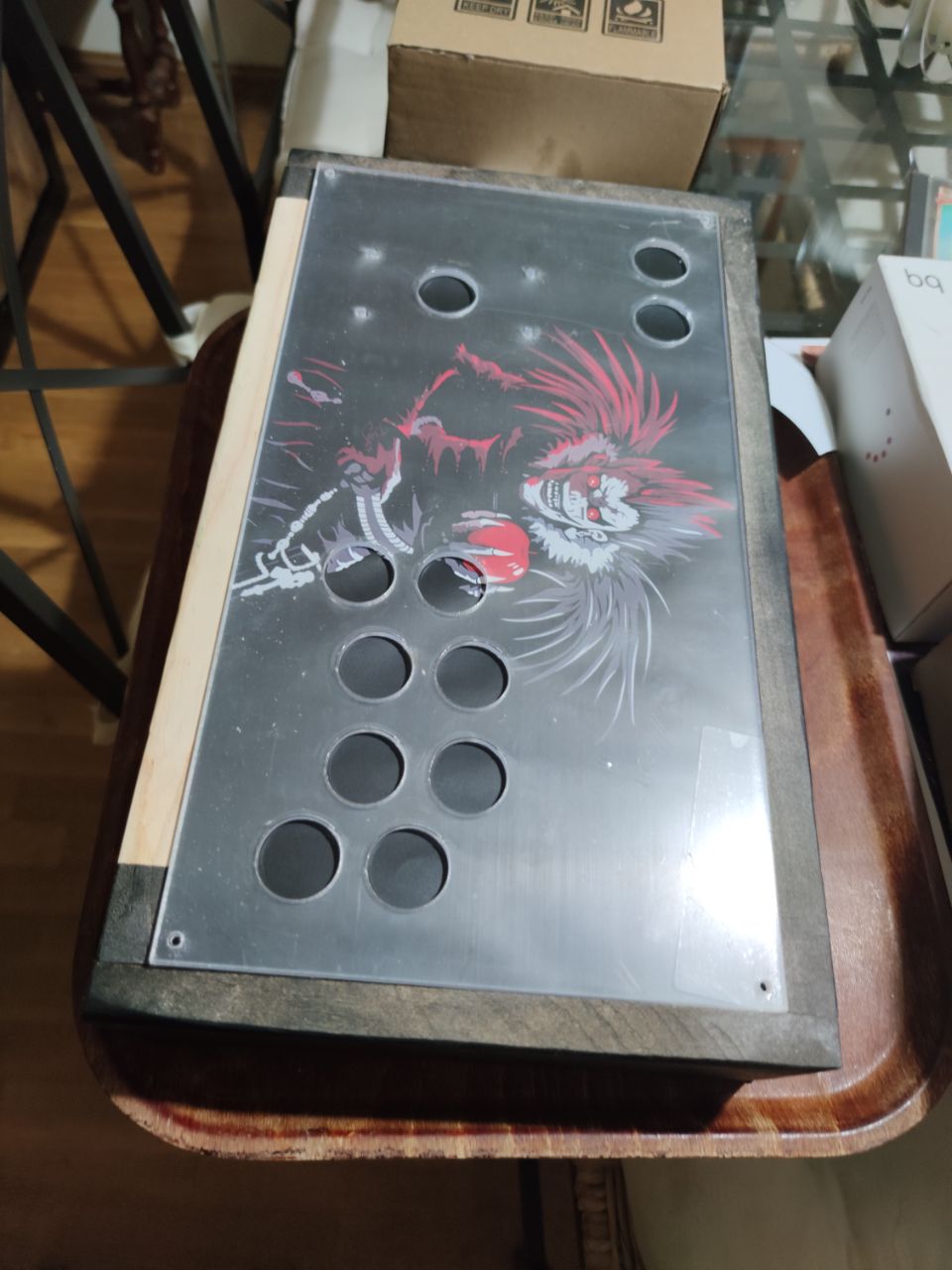

Montaremos la imagen de adorno entre las dos tapas superiores y con una cuchilla recortaremos los agujeros de los botones y empezaremos el montaje. Es importante ajustar bien los agujeros de los tornillos de la Palanca. Tienen métrica M3 y conviene ponerlos con arandela para proteger el acrílico.
Una vez montados los botones cerraremos la tapa y la atornillaremos en las esquinas en los soportes que previamente hemos realizado, puedes utilizar posteriormente cola termofusible o silicona para fijar las dos tapas y que no se muevan bajo ninguna circunstancia.

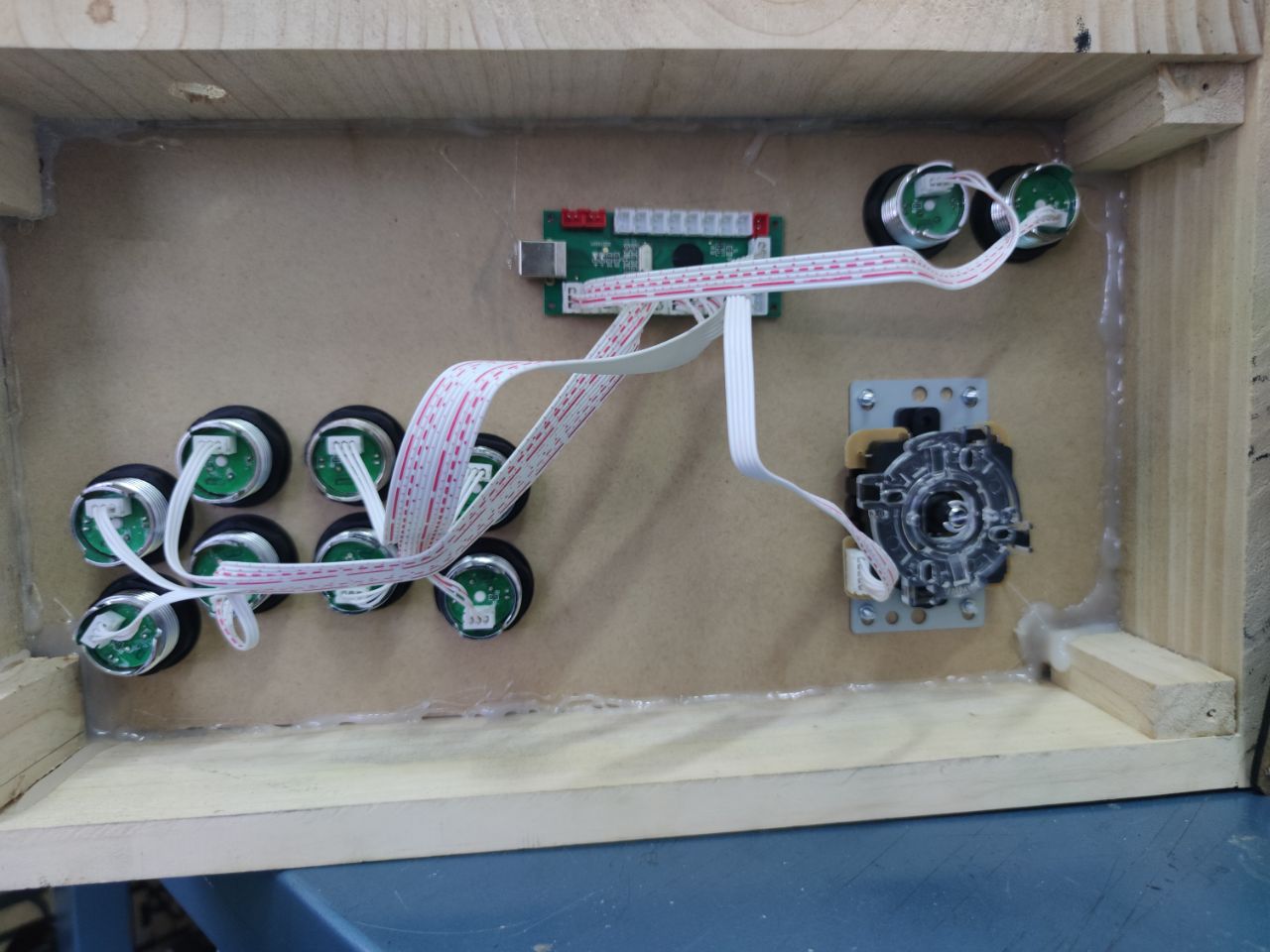

Voltearemos la pieza y fijaremos la placa interprete para la electrónica y conectaremos el cableado.
¡¡¡¡¡IMPORTANTE!!!!!!!!!!!!! si vas a hacer mandos para dos jugadores tienes que asegurarte de que todo esta conectado exactamente en las mismas posiciones en ambos conjuntos para que funcionen correctamente ya que ambos utilizan el mismo interprete.

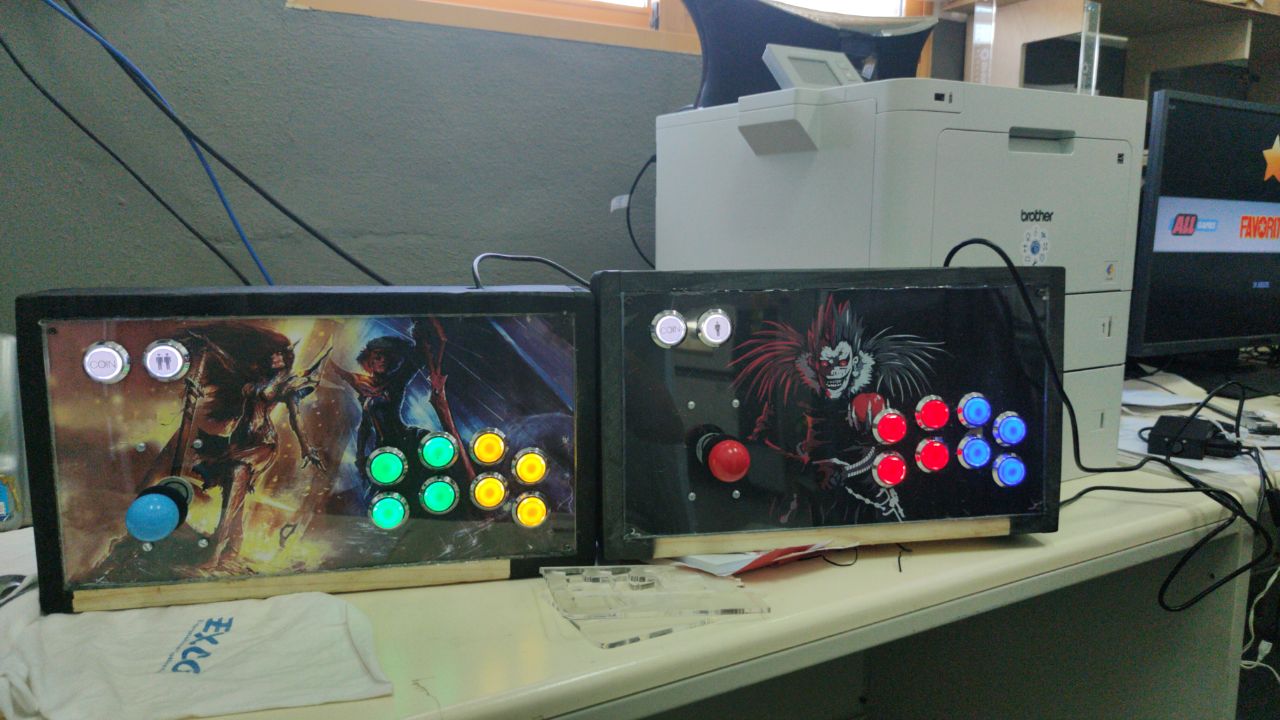

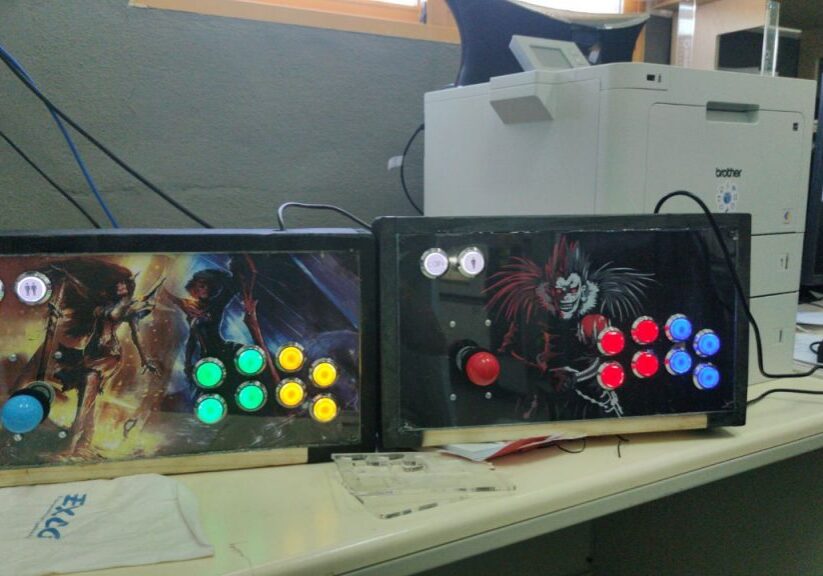

Posteriormente cerraremos la caja y nuestro equipo ha quedado terminado.
