Como nuestro objetivo era familiarizarnos con el control numérico, no le dimos toda la importancia a los materiales. Preferimos utilizar algunos tableros que teníamos por casa, aunque no tuviesen las características recomendadas por el diseñador (tablero contrachapado/MDF de 25mm). Las técnicas de fabricación a seguir son las mismas, sobre todo en lo que se refiere al encastre de las piezas para asegurar una mayor firmeza y estanqueidad de la caja, además de facilitar el montaje.
Diseñamos los planos de todas nuestras medidas definitivas teniendo el cuenta:
- Grosor del material: en nuestro caso, dos grosores diferentes al ser material reciclado (15 y 16mm).
- Medidas INTERNAS de la caja: siempre buscaremos mantener el volumen original de la caja (en este caso 500x625x400mm).

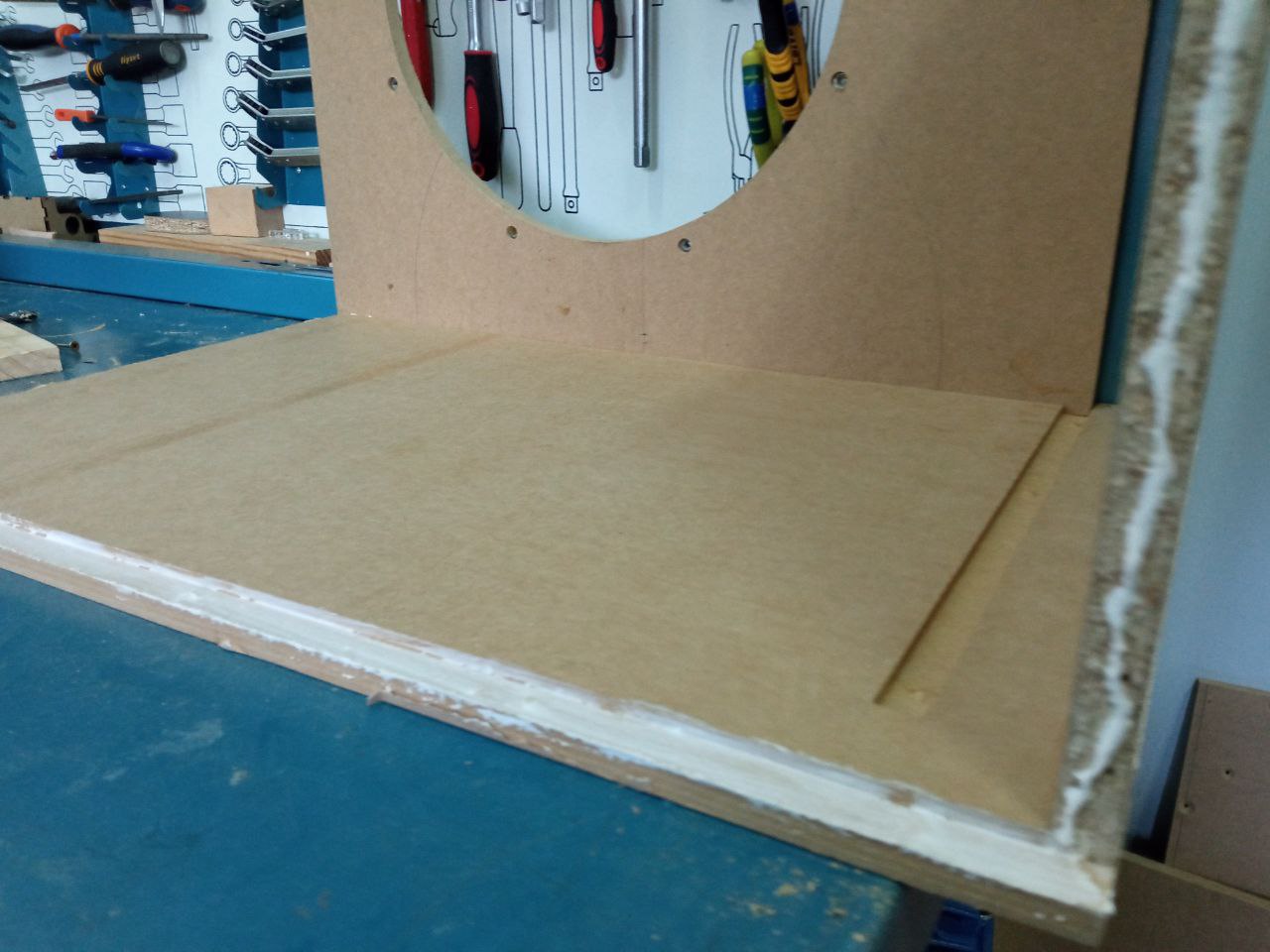

- Método de unión de piezas: encastres de 5mm de profundidad en cada uno de los costados (625×400), para unirlos con el resto de piezas: sobre, tapa, frente, trasera y piezas bass reflex, cuyo ancho será:
Medida interna de la caja (500) + mm de encastre (5mm) x2 = 510mm de ancho.
Finalmente, dimos las instrucciones de fabricación necesarias (a través del software VCarve) y lanzamos las piezas. Los comandos de VCarve necesarios para hacer este trabajo son: CAJEADO, CORTE Y TALADRO. Las fresas utilizadas son: para ‘cajeado’ y ‘corte’ fresa flutted UP&DOWN CUT de diámetro 4mm, para ‘taladro’ una broca universal de diámetro 3mm. Los parámetros de trabajo son: para la fresa flutted UP&DOWN CUT de diámetro 4mm, pasos de 5mm a 1000mm/min de desplazamiento y bajada en ángulo. Para la broca universal de 3mm, pasos de 5mm con descarga y 750mm/min de desplazamiento. Ambas a 18000rpm. No son los parámetros más eficientes, pero nos permitieron no asustarnos demasiado así de primeras.

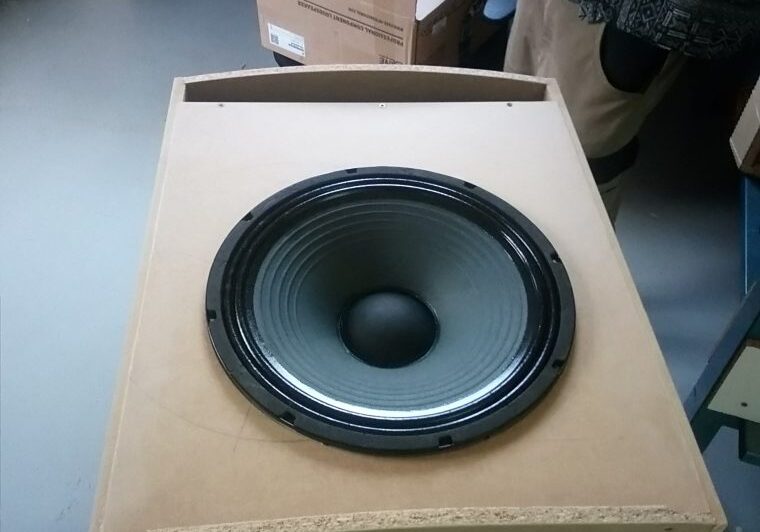

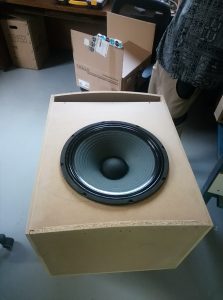

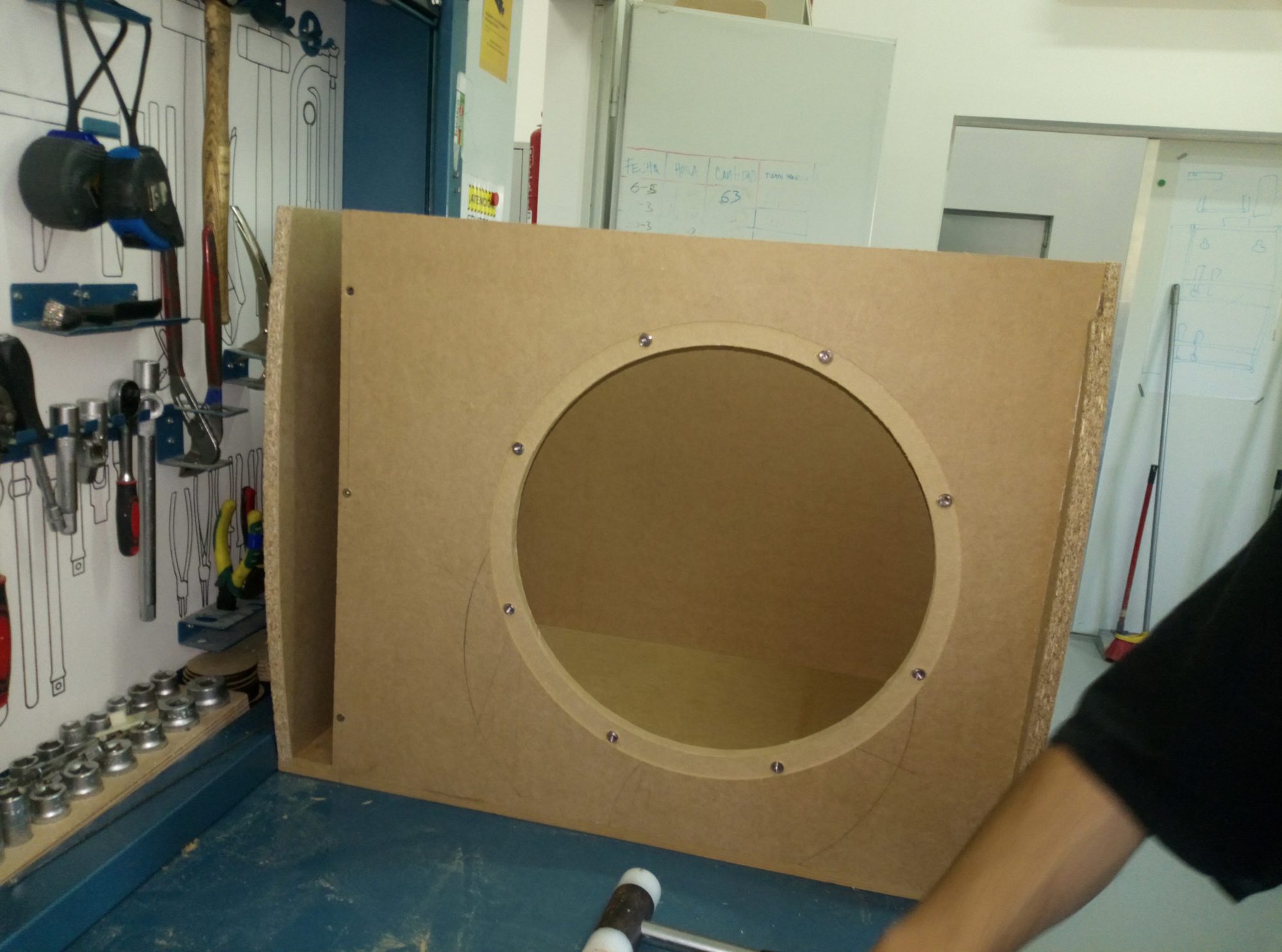

Por último, encolamos y atornillamos todo. Fue un buen momento para tener a nuestro gran GATO DE SUJECIÓN BRUNO, que nos ayudó a que todas las piezas quedasen en su sitio :P. Para éste paso es bueno contar con 3 personas. También colocamos el cono de altavoz mediante tuercas y pusimos el cable.
Nos falta pintarlo y forrarlo por dentro con espuma absorbente, que lo haremos pronto.
