El premio nobel de física de 2021 fue concedido a tres científicos por sus avances en la comprensión de los sistemas complejos, donde “el todo es más que la suma de las partes”. Estos fueron Giorgio Parisi, por sus estudios de los patrones ocultos en materiales complejos y desordenados, Syukuro Manabe y Klaus Hasselmann, por sus aportaciones a los modelos de dinámica atmosférica que nos permiten predecir el clima a nivel global.

Las teorías de Giorgio Parisi están entre las contribuciones más importantes de la teoría de los sistemas complejos, utilizada para entender todo tipo de materiales y fenómenos, desde las matemáticas, la biología, la neurociencia y la inteligencia artificial. Sus contribuciones aparecen en varios campos como la “Teoría de ruptura expontánea de simetría de réplicas“,  la ecuación de Kardar-Parisi-Zang, en generador de números aleatorios de Parisi-Rapuano, y avances en supercomputadores de propósito específico dedicados a las simulaciones de sistemas físicos, como Janus-computer.

Su índice h es 127 actualmente, lo cual quiere decir que ha escrito al menos 127 artículos que han citado al menos 127 veces… Osea que es un científico muy, muy relevante y prolífico.

Giorgio Parisi mantiene una estrecha colaboración con la Universidad de Extremadura a través de los profesores Juan Jesús Ruiz Lorenzo y Antonio Gordillo Guerrero. Trabajan en estudios sobre vidrios de espines desde los años 90, incluyendo la participación en el diseño y uso de los supercomputadores basados en FPGAs Janus y JanusII.

Además de un científico fuera de serie, Giorgio es una bellísima persona que a lo largo de su carrera ha colaborado con más de 300 personas, a las que ha cuidado y enseñado mucho. Por ello y en ocasión de su 70º aniversario Pierfrancesco, Maria Chiara y Gabrielle diseñaron este cartel, en el que pueden verse los apellidos de los 317 colaboradores que tenía en 2018, con el tamaño del texto proporcional al número de artículos que se han firmado juntos.

Desde Smart Open Lab hemos querido agradecer a Giorgio, y a algunos de sus colaboradores más estrechos todas sus aportaciones a la Ciencia fabricando un sencillo cartel hecho con materiales lo más asequibles posibles.

Hemos utilizado el precioso diseño realizado por Gabrielle Sicuro, Pierfrancesco Urbani y Maria Chiara Angelini, que puede verse en la galería del proyecto como base para obtener los vectores para poder programar nuestra máquina de corte láser. Para ello se obtuvieron los ficheros en formato vectorial y se separaron las letras del patrón geométrico del fondo.

El patrón geométrico estaba formado por centenares de lineas no conectadas entre sí, de forma que no era posible hacer los rellenos de las formas internas. Para lograr hacerlos es necesario:

• Eliminar las lineas redundantes del dibujo: SmartCarve->Menu->Tools->Find Overlap Line
• Agrupar las lineas que se unen para formar vectores únicos: SmartCarve->Menu->Tools-> Link Line
• Cerrar las formas que aún no lo estén: SmartCarve->Menu->Tools->Close Curve
• Seleccionar y rellenar las regiones deseadas, usamos densidad de relleno de 200ppi para mejorar la definición: SmartCarve->Menu->Tools-> Fill

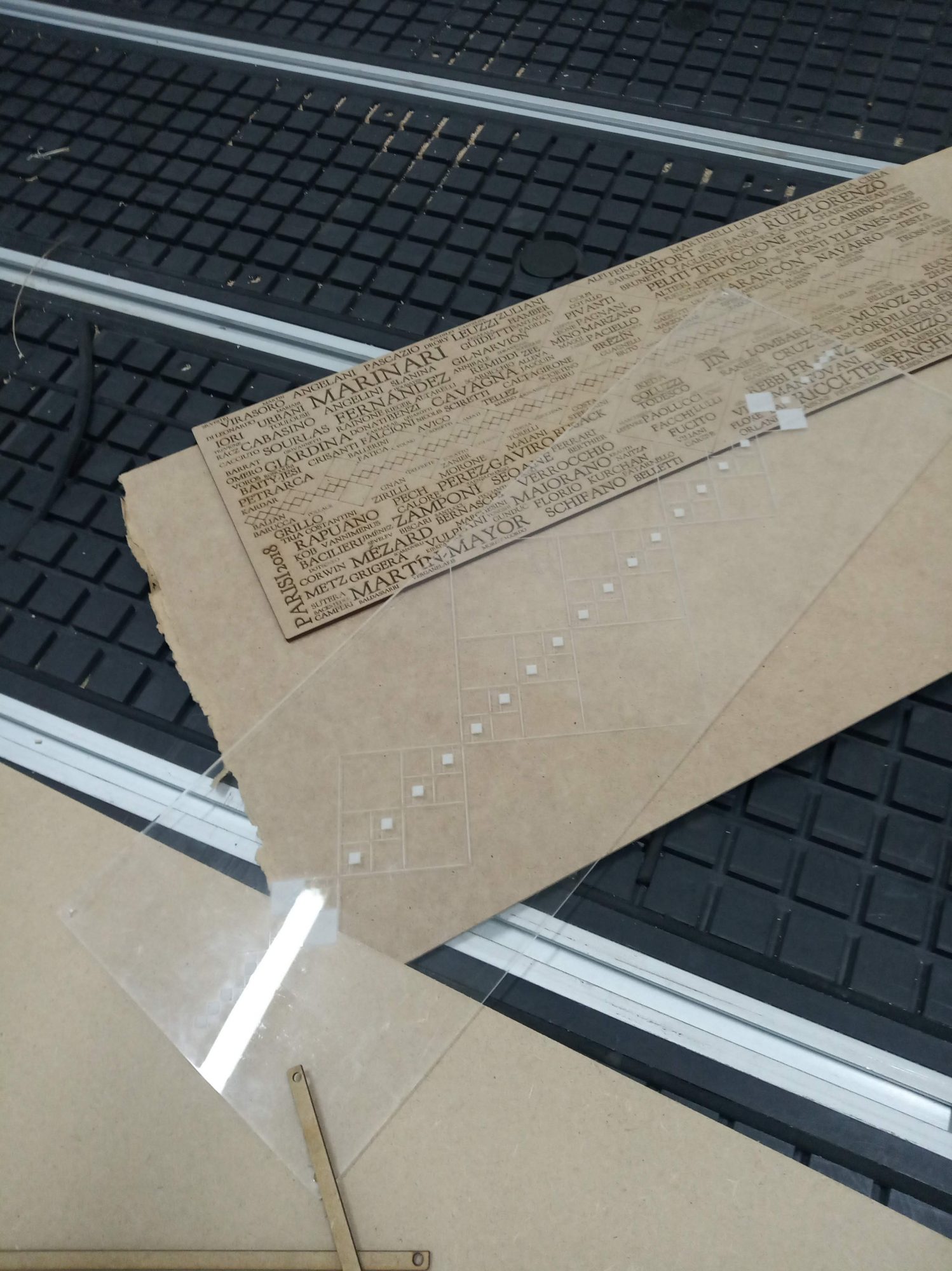

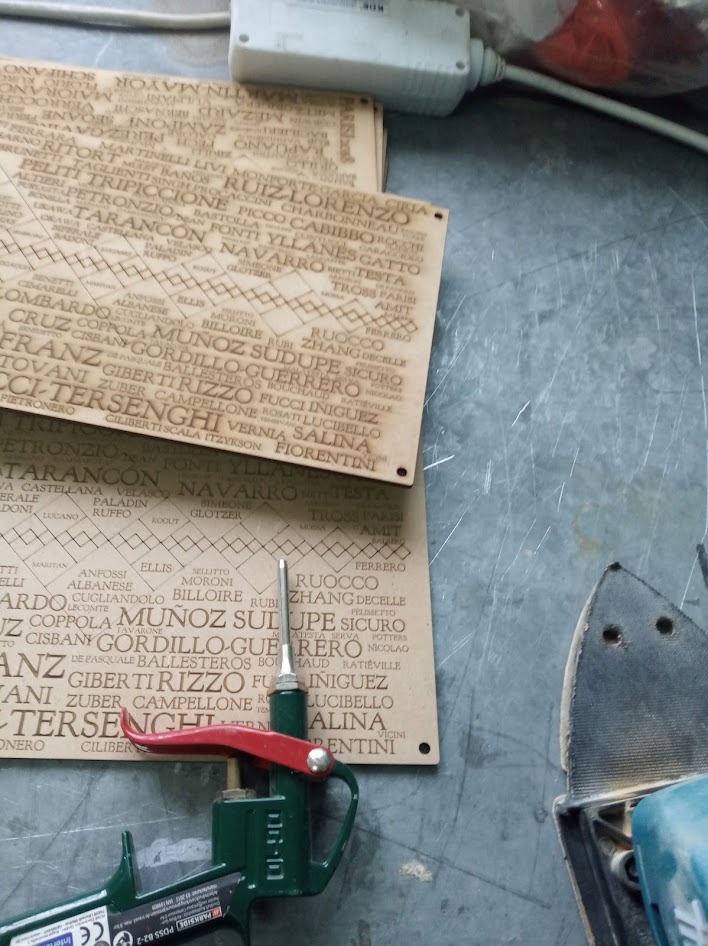

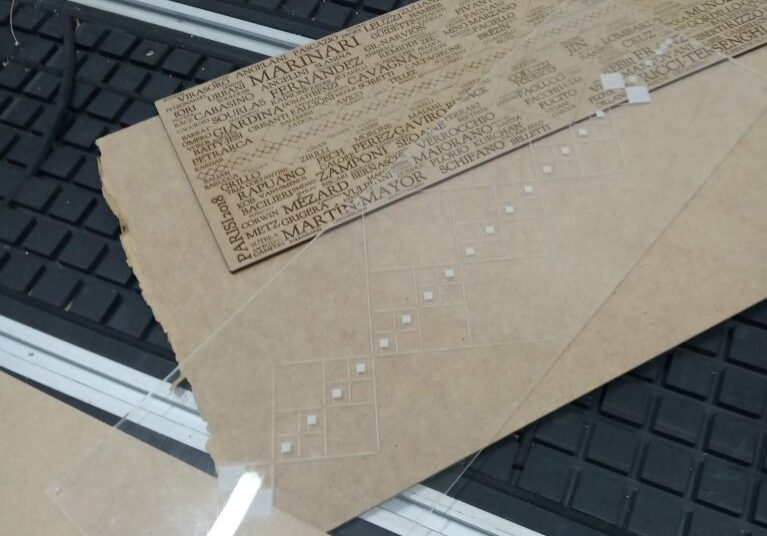

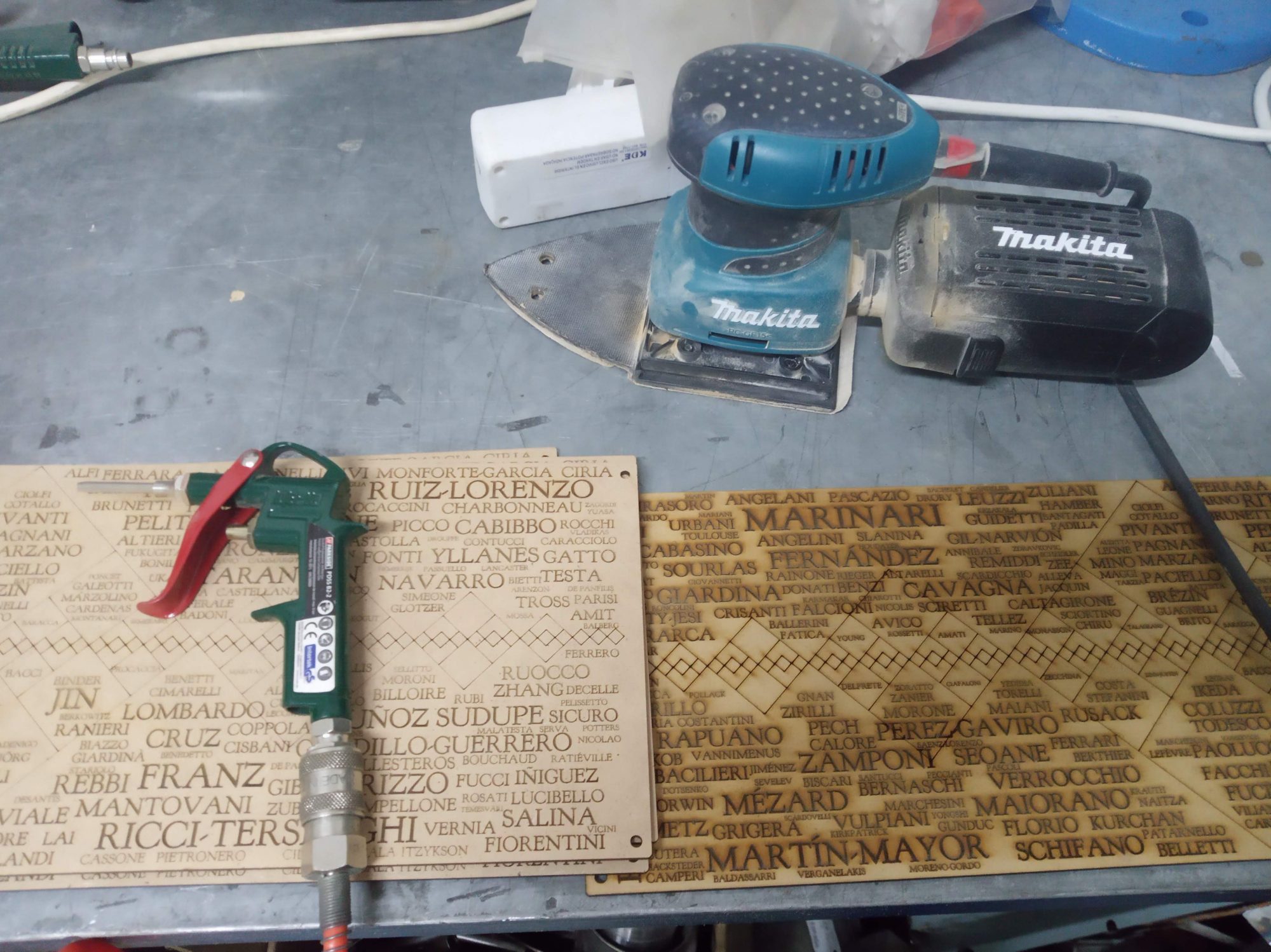

Los retales de MDF se graban y cortan para después ser lijados y eliminar impurezas. La densidad de líneas del grabado es alta, para aumentar la resolución.

El metacrilato se graba a 180 mm/s de velocidad y 15% de potencia. Se podría mejorar el acabado ajustando mejor la proporción entre la velocidad máxima y mínima, para evitar grabar demasiado, o demasiado poco las esquinas donde confluyen varias líneas del patrón.

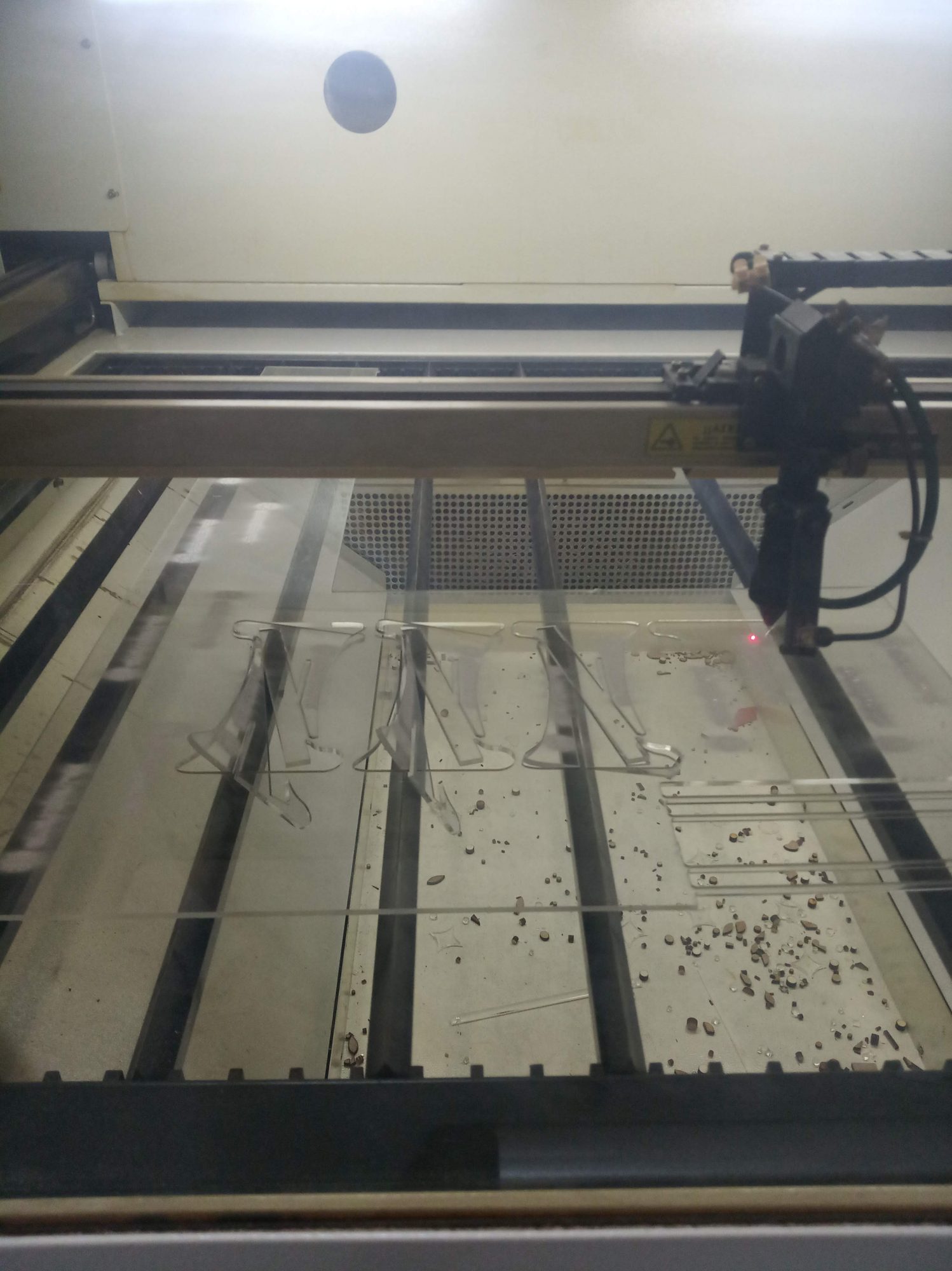

Técnicas de corte y grabado estándar con láser. En concreto, con nuestra máquina láser de 100w se utilizan como parámetros:

• Corte MDF 3mm: PotMax=95%; PotMin=90%; Vel=15 mm/s
• Grabado MDF 3mm: PotMax=15%; PotMin=10%; Vel=180 mm/s
• Corte Metacrilato 3mm: PotMax=95%; PotMin=90%; Vel=15 mm/s
• Grabado Metacrilato 3mm: PotMax=12%; PotMin=10%; Vel=180 mm/s

Los materiales han sido casi 100% reciclados.

Se utilizó:

• tablero de MDF de 3mm. Procente de retales.
• lámina de metacrilato transparente de 3mm. Procente de retales o mamparas anti-covid rotas.
• remaches de 4x16mm

El tiempo dedicado a cada panel es de aproximadamente 1,5h de tiempo de máquina y 1h de tiempo de operario, con el empaquetado incluido.

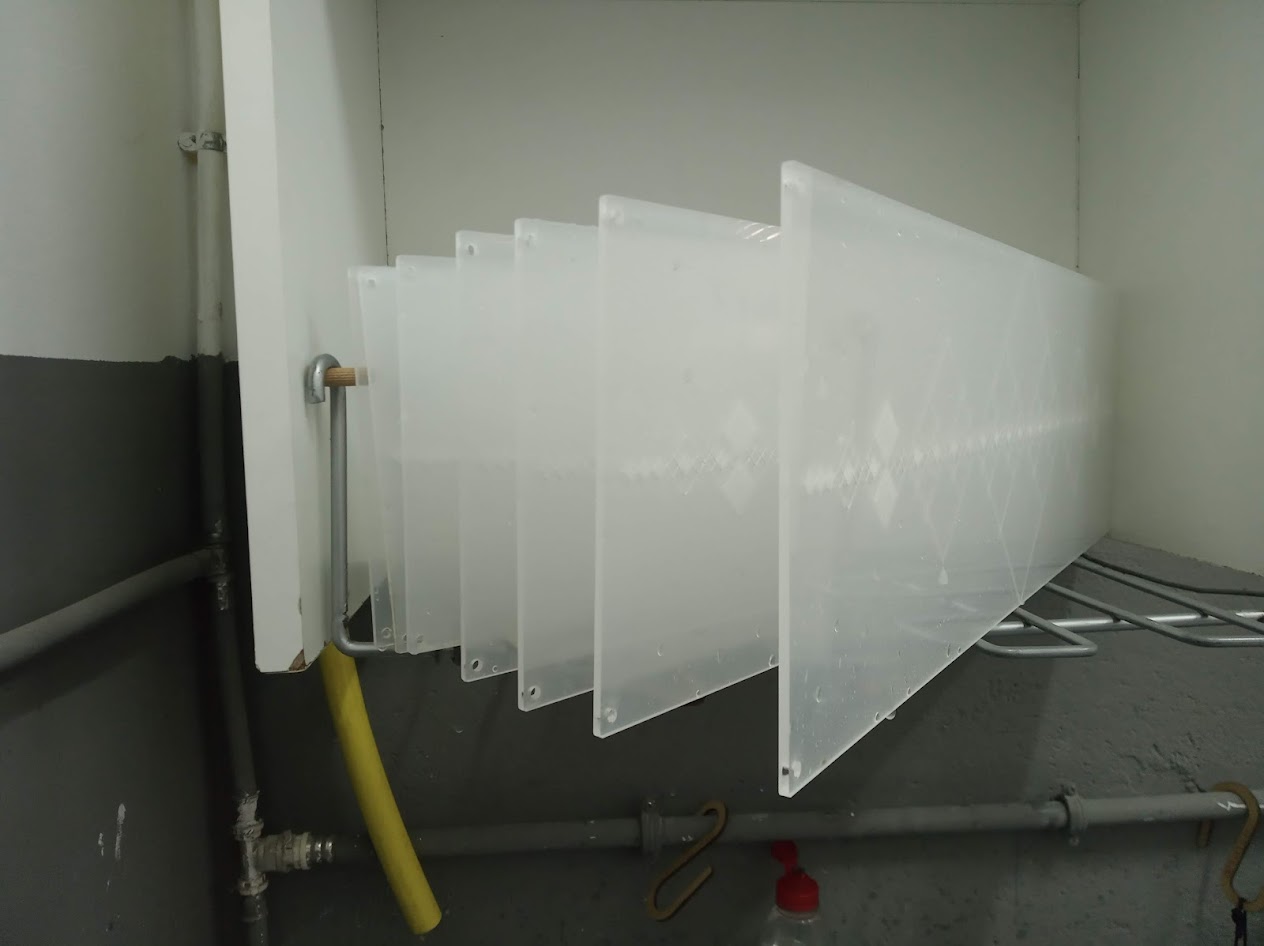

Hemos fabricado alrededor de 20 carteles conmemorativos, que hemos enviado a París, Londres, Roma, San Francisco, Madrid, Zaragoza, Siena, Badajoz… Todos los científicos que los han recibido han quedado encantados y muy agradecidos por el detalle. Que ya decora varios de los despachos más “complejos” que existen en el mundo 😉

Es un proyecto que sirve de ejemplo de reutilización de materiales para producir un objeto estético y significativo.

Además es un ejemplo de que las máquinas hacen cosas impresionantes, pero no hacen nada sin el equipo humano que hay detrás que diseña, programa, fabrica, monta, empaqueta… Este proyecto, igual que la Ciencia del siglo XXI, no se hubiera hecho sin la colaboración de muchos implicados. ¡Muchas gracias!

Fabricado por:

Mario Figueira Torres (marioft@unex.es)

Antonio Gordillo Guerrero (anto@unex.es)

Henry Orlando Guevara (hoguevara70@gmail.com )

Karla Ramírez

Fulgencio Casillas (fulgenciocf@unex.es )

Diseñado por:

Gabrielle Sicuro (Department of Mathematics, King’s College. Londres)

Pierfrancesco Urbani (Université Paris-Saclay, CNRS, CEA)

Maria Chiara Angelini (Dipartimento di Fisica, “Sapienza Università di Roma”)
