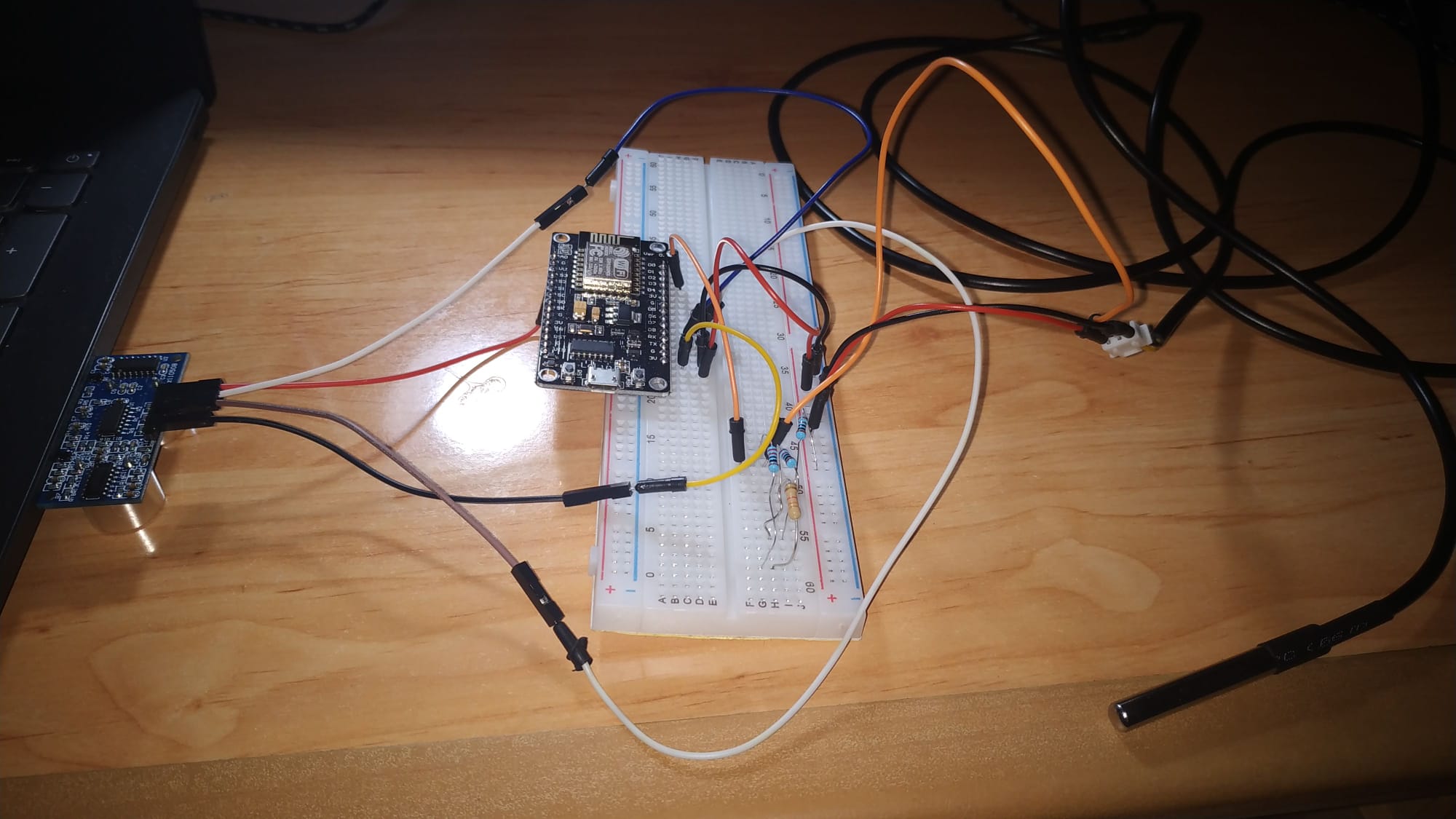

El montaje no es complejo, se conecta el ESP8266 a la protoboard. Si se conecta en el centro no cabe, por lo que habrá que ponerlo en un extremo quedando sin conectar una hilera de patas.
Posteriormente se conectarán los 2 sensores. Se utilizará una resistencia de 4700Ω para el sensor de temperatura (DS18B20) pero no disponía de esa resistencia, por lo que en su lugar conecté en serie unas resistencias de 3300Ω+1000Ω+220Ω+220Ω, dando un total de 4740Ω lo cual sirve también.
El sensor de ultrasonidos (HY-SRF05), tiene 5 patas, que se conectarán con el ESP8266 de la siguiente forma:
- Vcc → Vv, ya que necesita una alimentación de 5V para funcionar.
- GND → G, tierra a tierra.
- Trigger → D7, se puede usar cualquiera de las otras patas D
- Echo → D6, se puede usar cualquiera de las otras patas D
- El pin “OUT” quedará sin conectar.
El “Trigger” se encarga de enviar pulsos de ultrasonido, mientras que el “Echo” se encarga de recibir dicho pulso una vez haya rebotado.
El sensor de temperatura se conectará de la siguiente forma:
- Cable negro (tierra) → GND
- Cable rojo (Vdd) → 3V
- Cable amarillo (Data) → D1, se puede usar cualquiera de las otras D
- La resistencia irá conectada entre el cable amarillo y la pata D1.

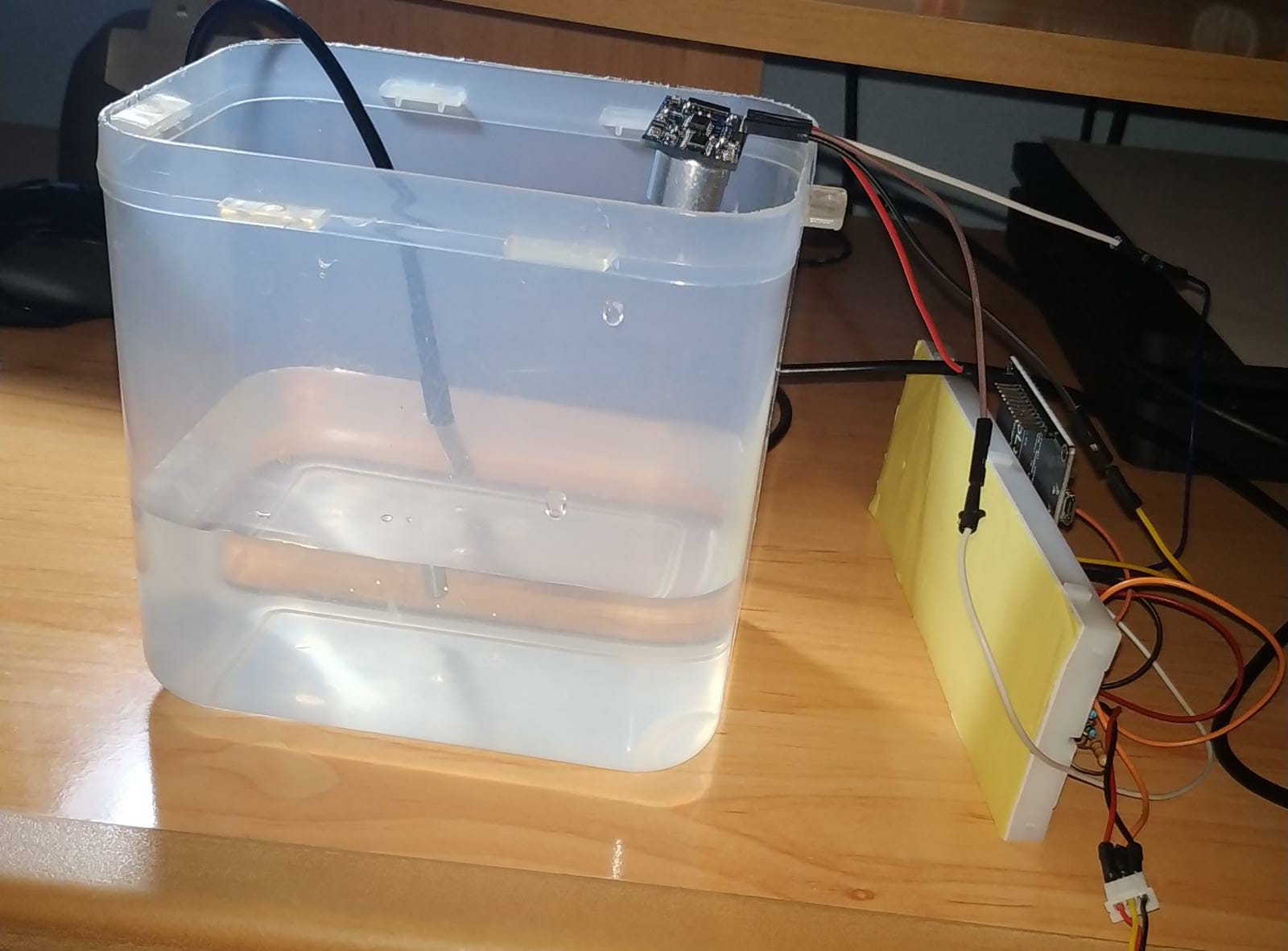

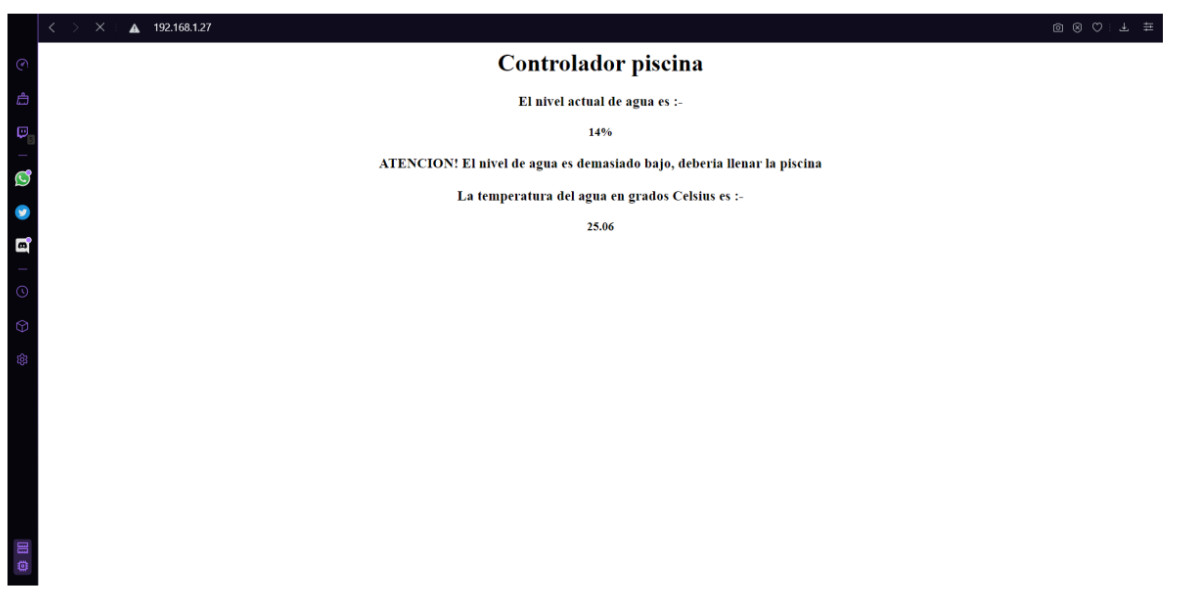

Puede verse el resultado del montaje en la galería del proyecto. También puede verse el aspecto de la página web que despliega el ESP8266, y que se programa en VHDL dentro del código de Arduino.
