No hay que desperdiciar ninguna herramienta de diseño, ¡y menos si se trata de software libre! Son muchas las alegrías que hemos tenido en SOL gracias al generador de cajas online boxes.py.

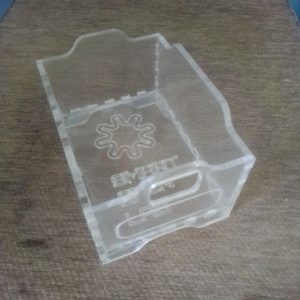

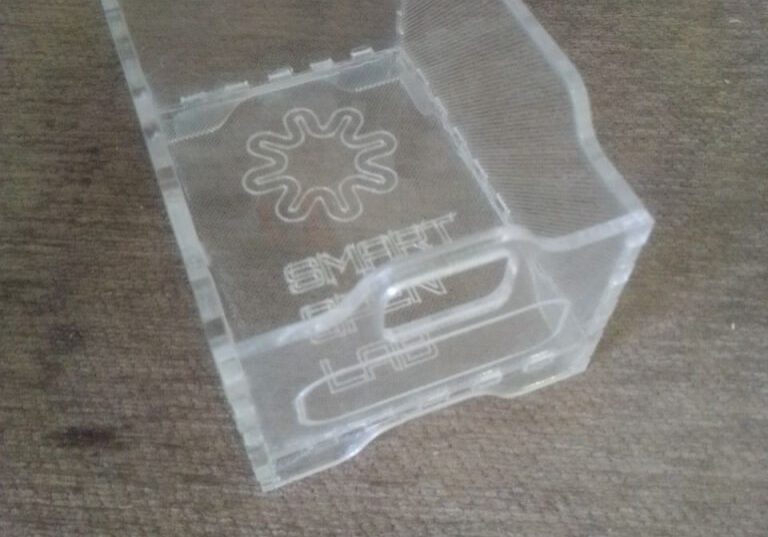

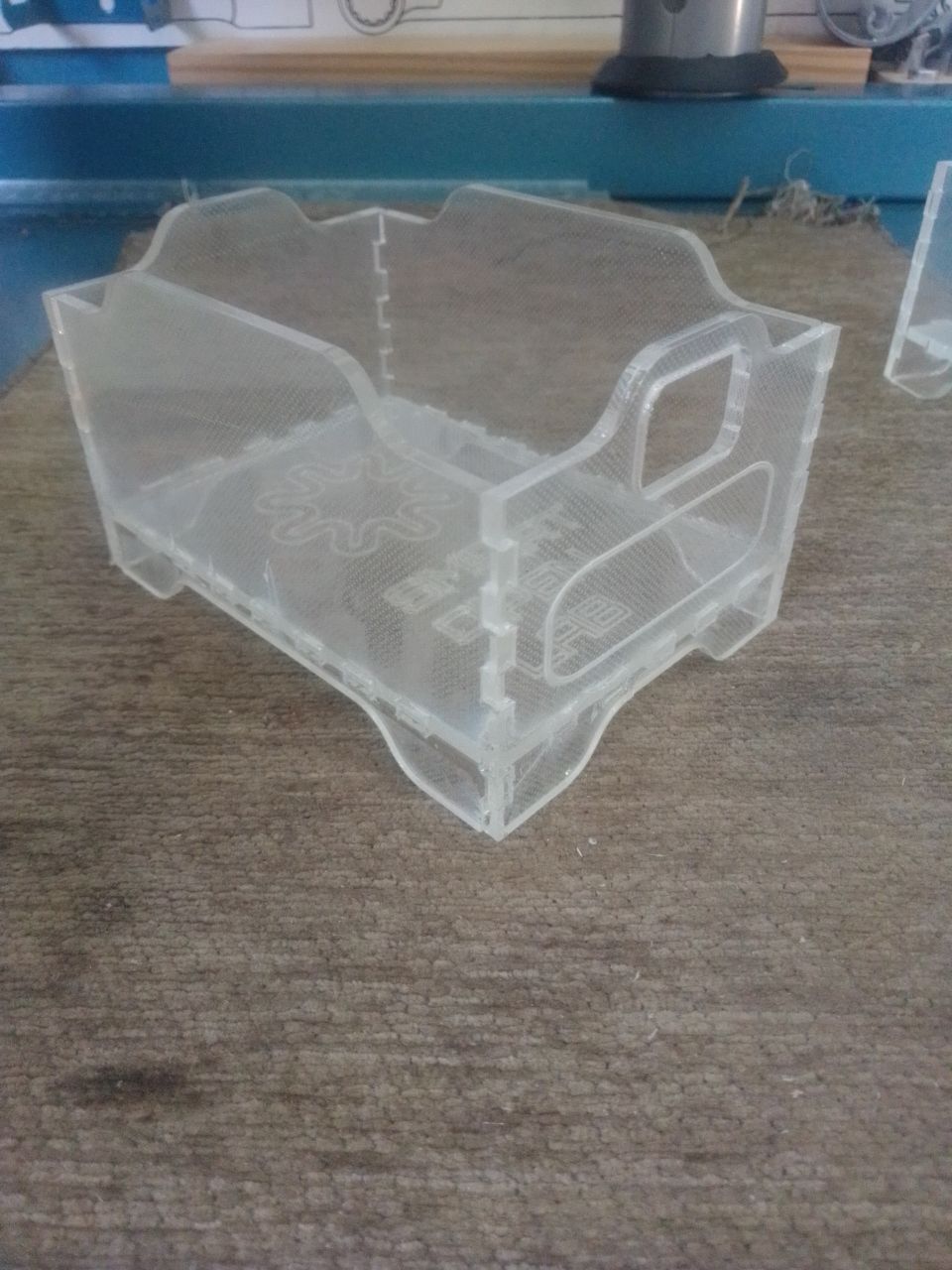

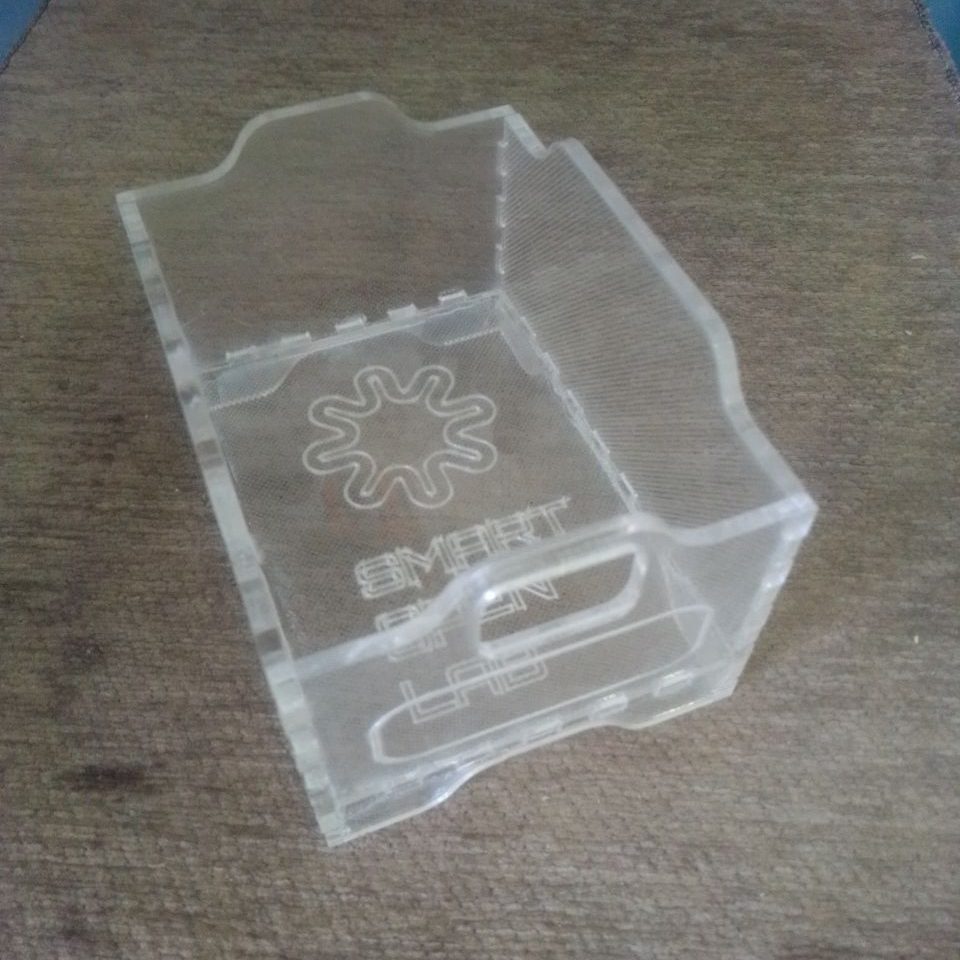

Para este proyecto empleamos metacrilato transparente, permitiéndonos saber qué hay dentro de caja de un vistazo. Se diseñaron varias medidas para poder albergar distintos componentes. Las gavetas de mayor tamaño irán destinadas a conectores e interruptores mientras que las más pequeñas albergarán piezas más pequeñas como tornillos o resistencias.

Proyecto sugerido por Antonio Gordillo para facilitar la clasificación de componentes electrónicos reciclados por los alumnos de 1º del Grado de Ingeniería de Telecomunicaciones, dentro de la asignatura Dispositivos Electrónicos, que se imparte en la Escuela Politécnica de Cáceres.

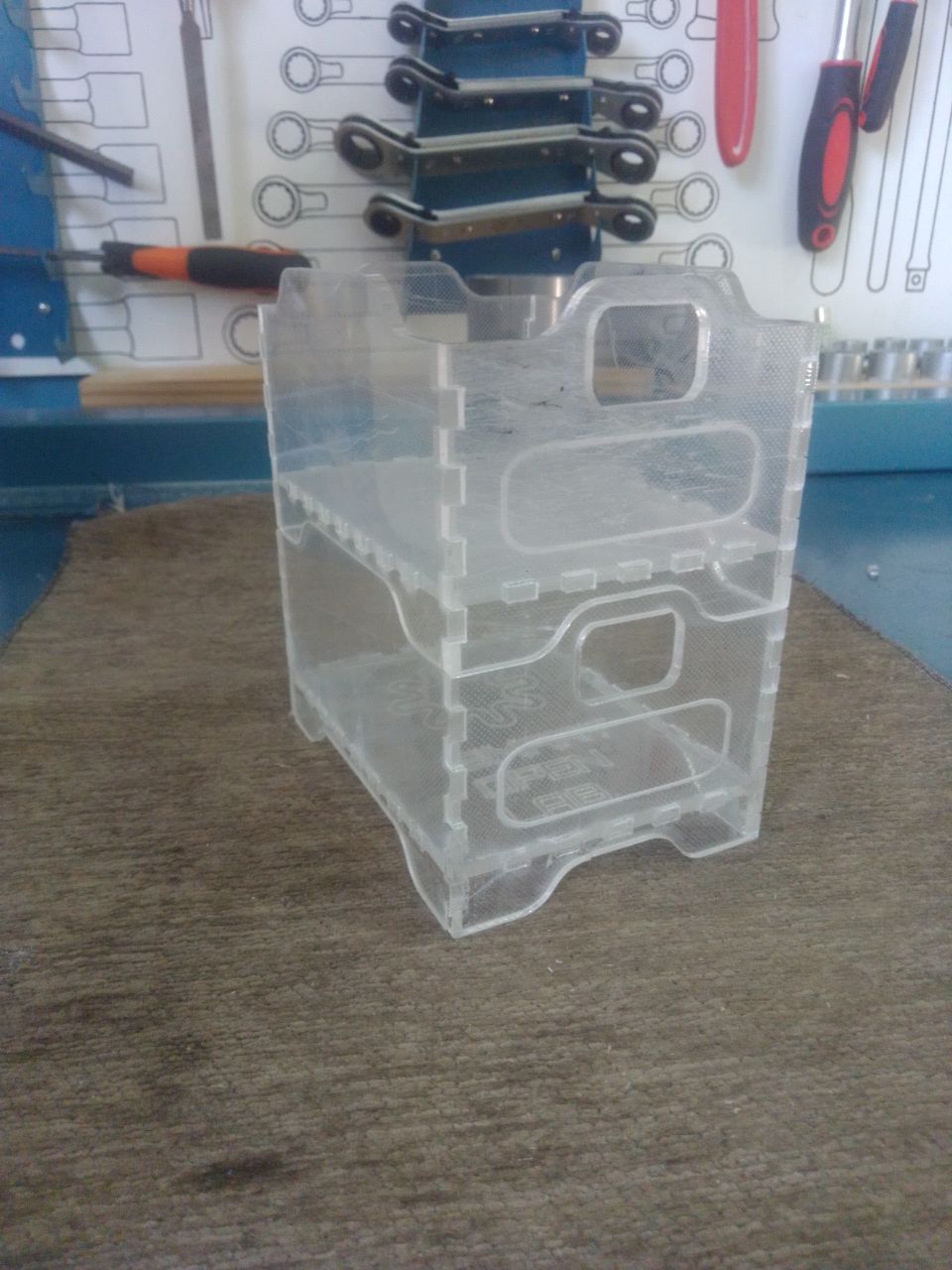

Las gavetas se han convertido en un clásico en cuanto a el almacenamiento para cualquier taller o laboratorio. ¡A nosotr@s personalmente nos MOLAN MUCHÍSIMO! Y encima podemos utilizar retales para ello… Todo ventajas 😀

Pueden descargarse los ficheros de diseño en la zona de descargas.

– Metacrilato de 3mm.

– Cianocrilato (“superglue”)

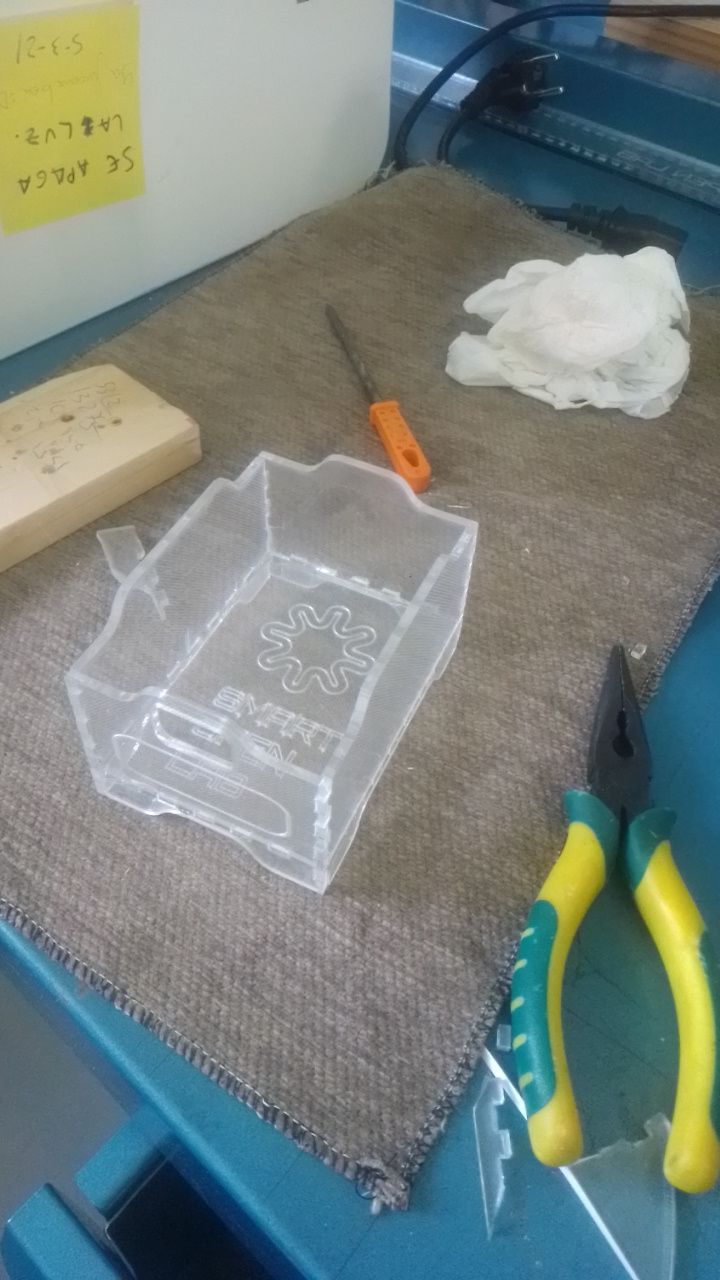

Gracias al potente código de boxes.py el tiempo invertido en relación al resultado obtenido es irrisorio. Se podría decir que el tiempo invertido en el diseño del archivo y su preparación para ser cortado con láser es de 2 horas. Una vez cortadas las piezas, cada gaveta se monta en unos 5 minutos.

Decidimos aplicar un poco de cianocritalo (superglue) en las uniones para asegurarnos de que no se desmonten en mucho tiempo.

El material empleado es metacrilato de 3mm. Se emplearon retales por lo que el coste de los materiales es de 0€.

Resulta muy gratificante utilizar nuestras máquinas para acondicionar nuestros laboratorios :D.

¡Cuando se llenen tendremos que hacer más!

Antonio Gordillo (anto@unex.es)

Mario Figueira (marioft@unex.es)
