Mi hijo Guille ha estado en Caparica, con el grupo Scout Alezeia. Allí, Carlos Ongallo le ha dibujado una caricatura. Le debe haber gustado, porque es algo que nos mencionó en una llamada telefónica que nos hizo. Así que le hemos preparado una sorpresa para cuando vuelva. Utilizando una foto de la caricatura, la hemos grabado en una lámina de contrachapado.
Para crear el archivo vectorial, he importado la imagen de la caricatura en Inkscape y he utilizado la opción Path > Trace Bitmap. Después, he borrado los límites del cuaderno que había arriba y abajo. Por último, he completado como he podido la puntita de la gorra, que no salía en la foto que nos mandaron. Con eso, ya tengo el dibujo en formato vectorial. Para grabarlo en madera, el programa de control de la cortadora espera algo que rellenar, así que he utilizado la opción Path > Stroke to Path. Por último, he añadido un rectángulo, que he modificado para que tenga los bordes redondeados (con una curva de 5 mm), y he añadido un círculo para colgarlo (diámetro de 5 mm). Lo he centrado todo en un documento de 210 mm de ancho por 320 mm de alto.

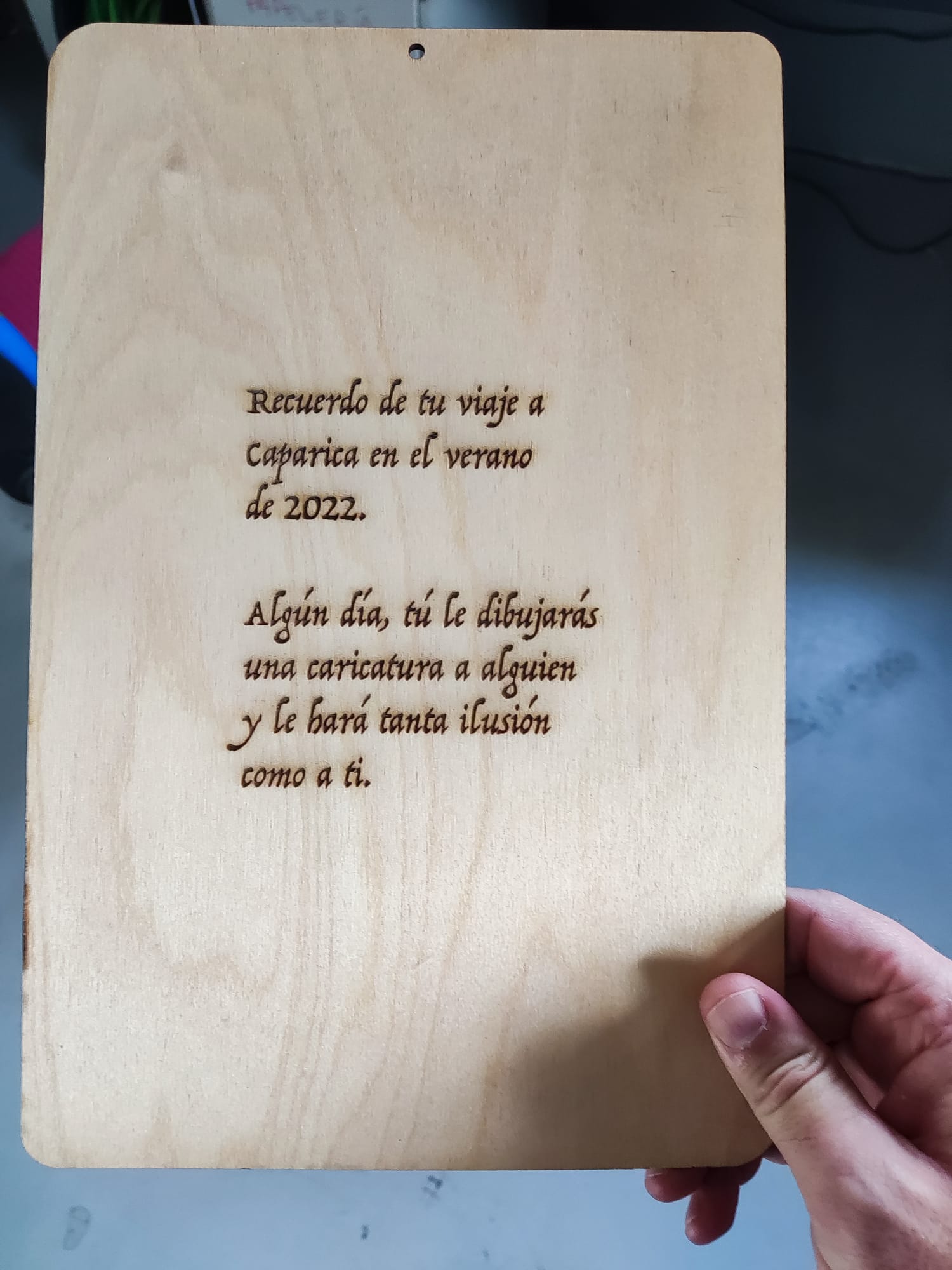

Para el reverso he creado una copia del documento, eliminando la caricatura y sustituyéndola por un texto de dedicatoria, centrado. Igualmente, he convertido los objetos a rutas, y luego los trazos, para rellenar en la cortadora láser.
En el programa de control de la cortadora, he unido las líneas, rellenado el grabado y el texto (eliminando el contorno), preparado los archivos de destino. Todos los archivos están en el archivo ZIP adjunto: los SVG creados con Inkscape, los DXF utilizados para importar desde SmartCarve, los SMC de SmartCarve y los OUD que lee la cortadora láser.

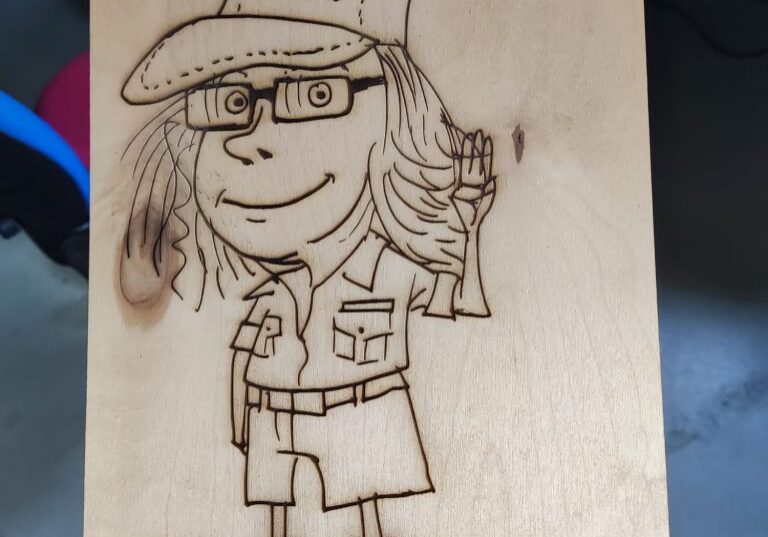

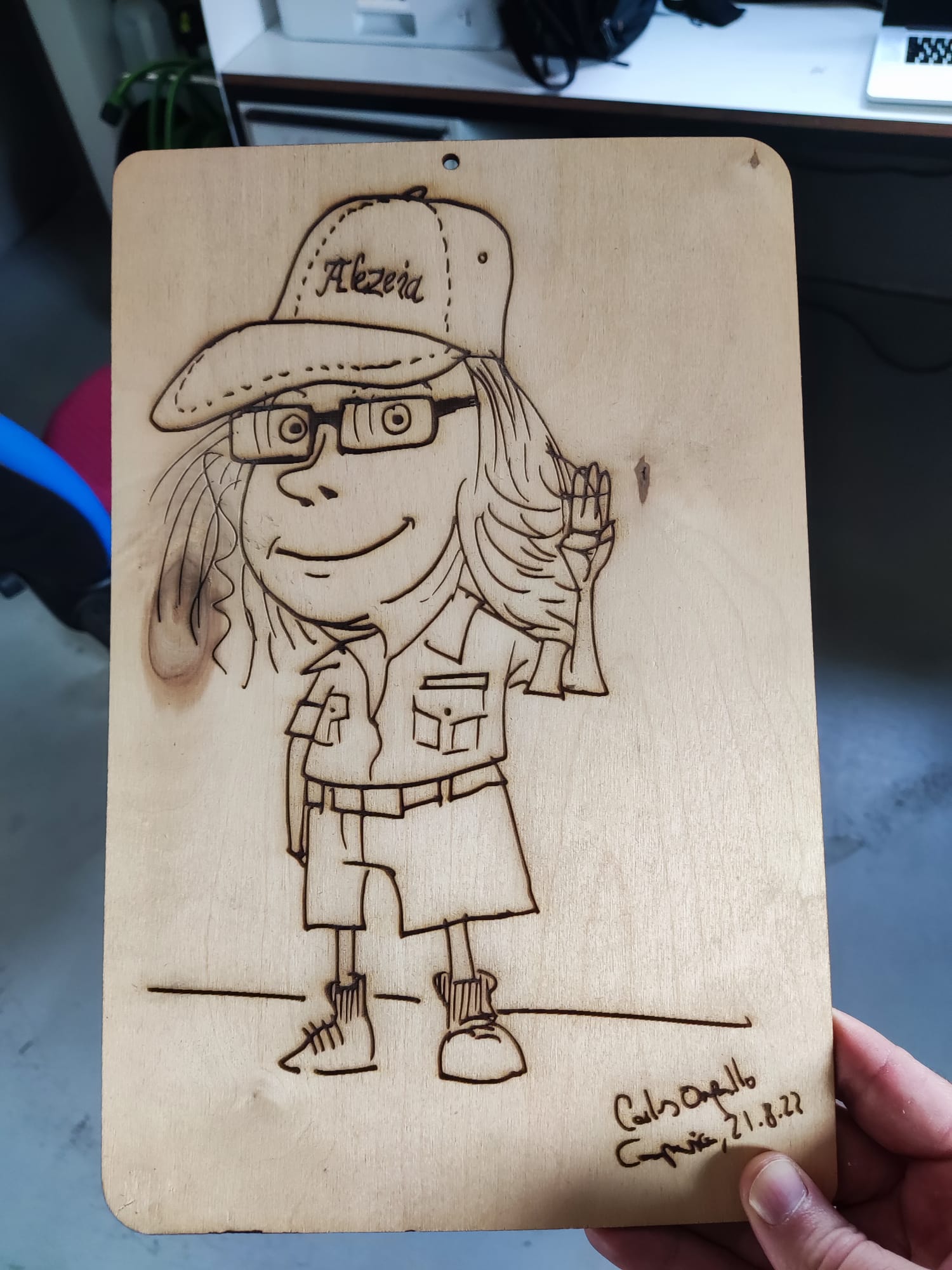

Iba a grabar primero la parte de atrás, pero a última hora he cambiado de opinión y he grabado la parte delantera… en la cara con nudos de la lámina de madera que había escogido. Me he dado cuenta tarde, si me hubiese dado cuenta el resultado final sería mejor. Tras grabar la parte delantera, le he dado la vuelta a la lámina y he grabado la parte trasera.
Aquí podéis ver el proceso de grabación completo, a tres veces la velocidad real:
