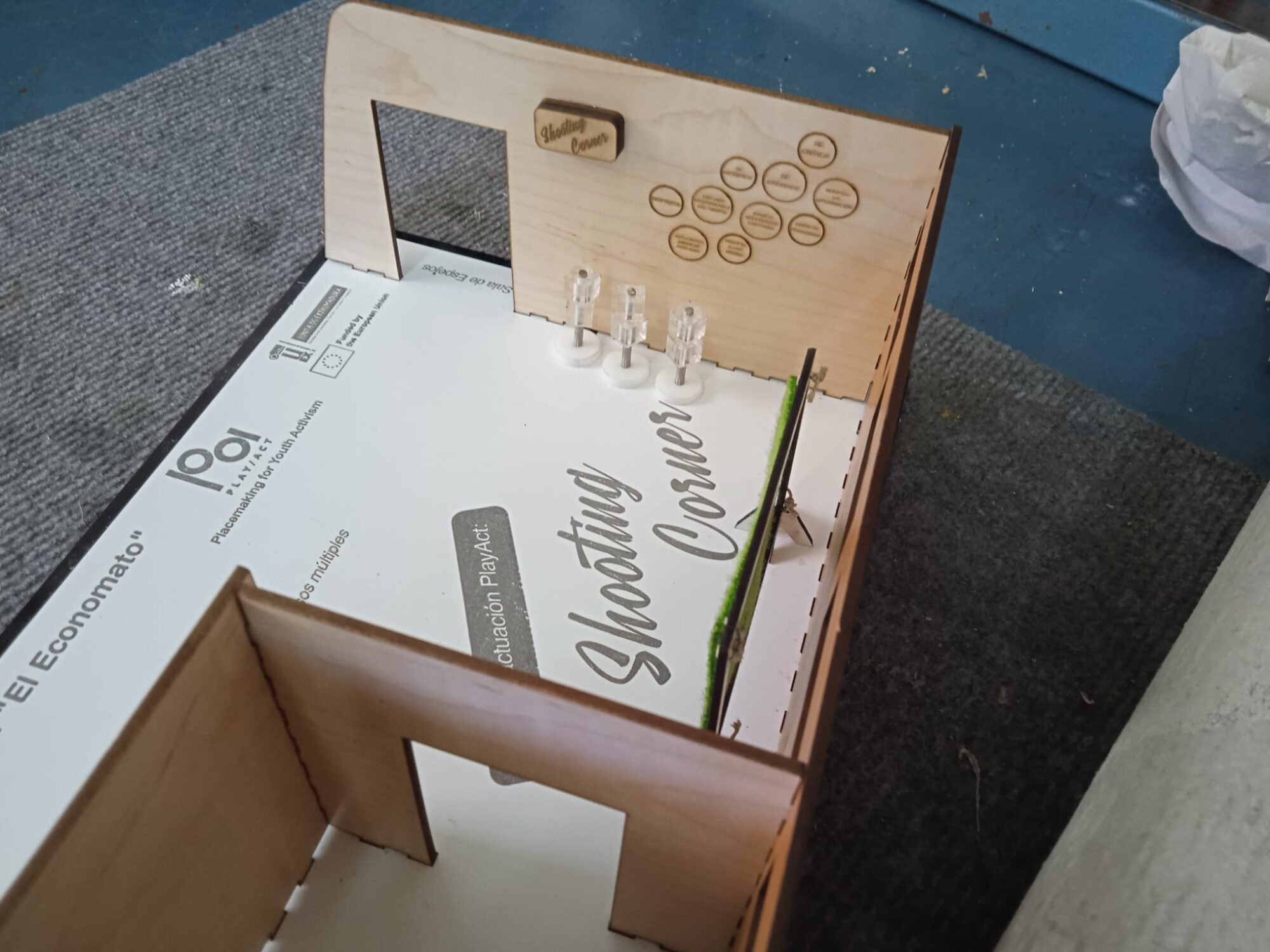

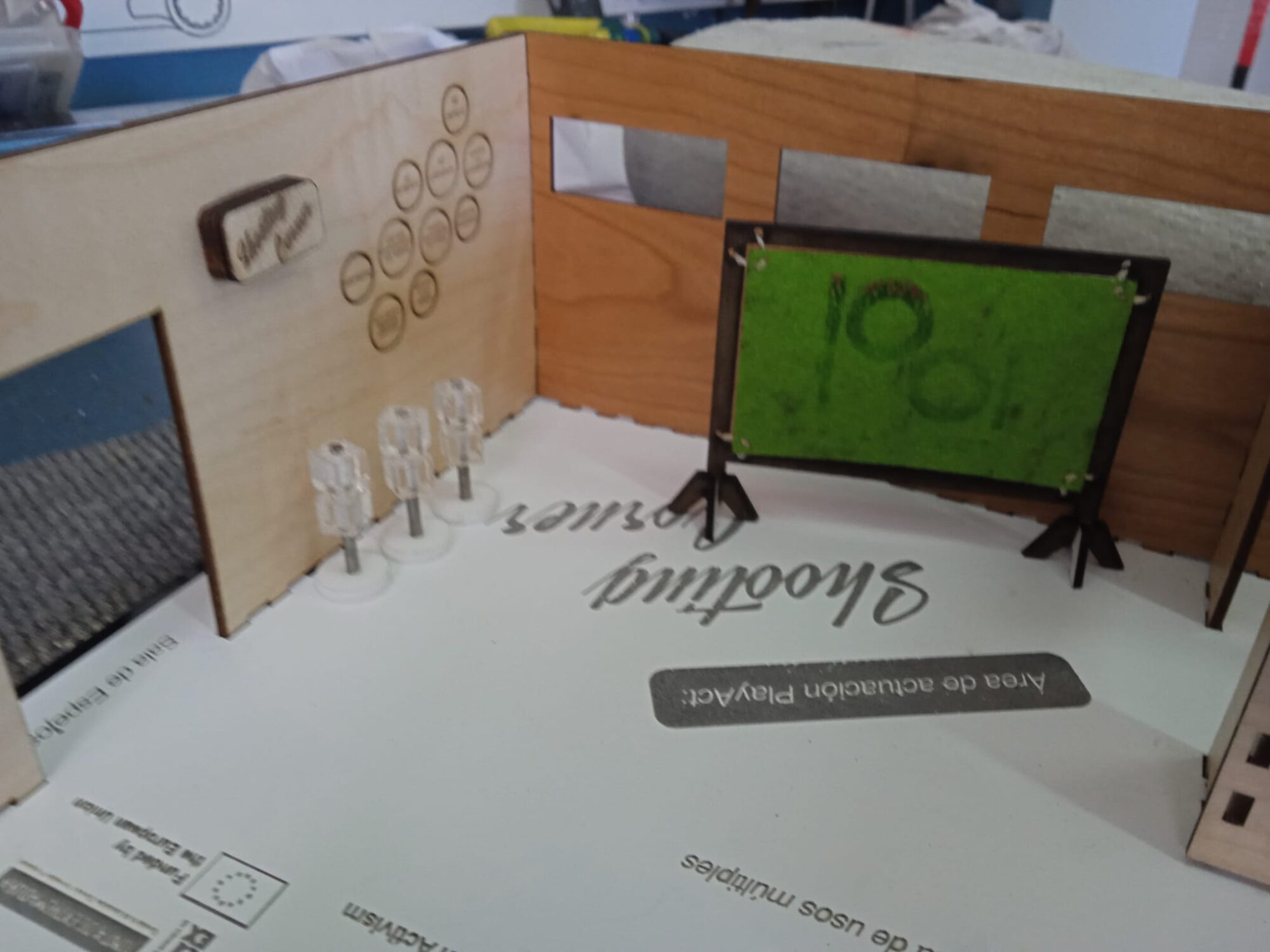

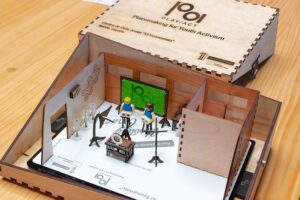

Diseñamos y fabricamos una maqueta a escala 1:35 del Centro de Ocio Joven El Economato en Mérida. En concreto modelamos la zona del edificio donde los alumnos de la UEx implicados en el proyecto Erasmus+ PlayAct: Placemaking for Youth Activism han diseñado un rincón de las redes sociales responsables denominado “Shooting Corner“.

En el rincón hay tanto material formativo para motivar buenos usos de las RRSS entre la juventud, como material audiovisual para grabar contenidos con un nivel técnico aceptable.

Decidimos utilizar los recursos del fablab para hacer un prototipo de la solución, que fue presentado en el A Place to Be: congreso final del proyecto:, celebrado en Évora, Portugal el 14 y 15 de marzo de 2024.

El proyecto PlayAct está destinado a la actuación sobre espacios públicos, después de un proceso de consulta participativa con las comunidades cercanas. Dicho proceso ha sido liderado por el alumnado de las distintas universidades participantes en el proyecto, después de haber pasado por un programa de formación internacional.

En el caso de la UEx, al ser estudiantes jóvenes y expertos en comunicación audiovisual, cooperación y periodismo, decidieron hacer una incidencia para proponer un “rincón de las redes sociales responsables”.

Además de implementarlo en la realidad, los alumnos debían presentar su trabajo en la conferencia final del proyecto, por lo que era necesario hacer un modelo significativo.

Hemos utilizado técnicas habituales de corte con nuestra cortadora láser de 100W.

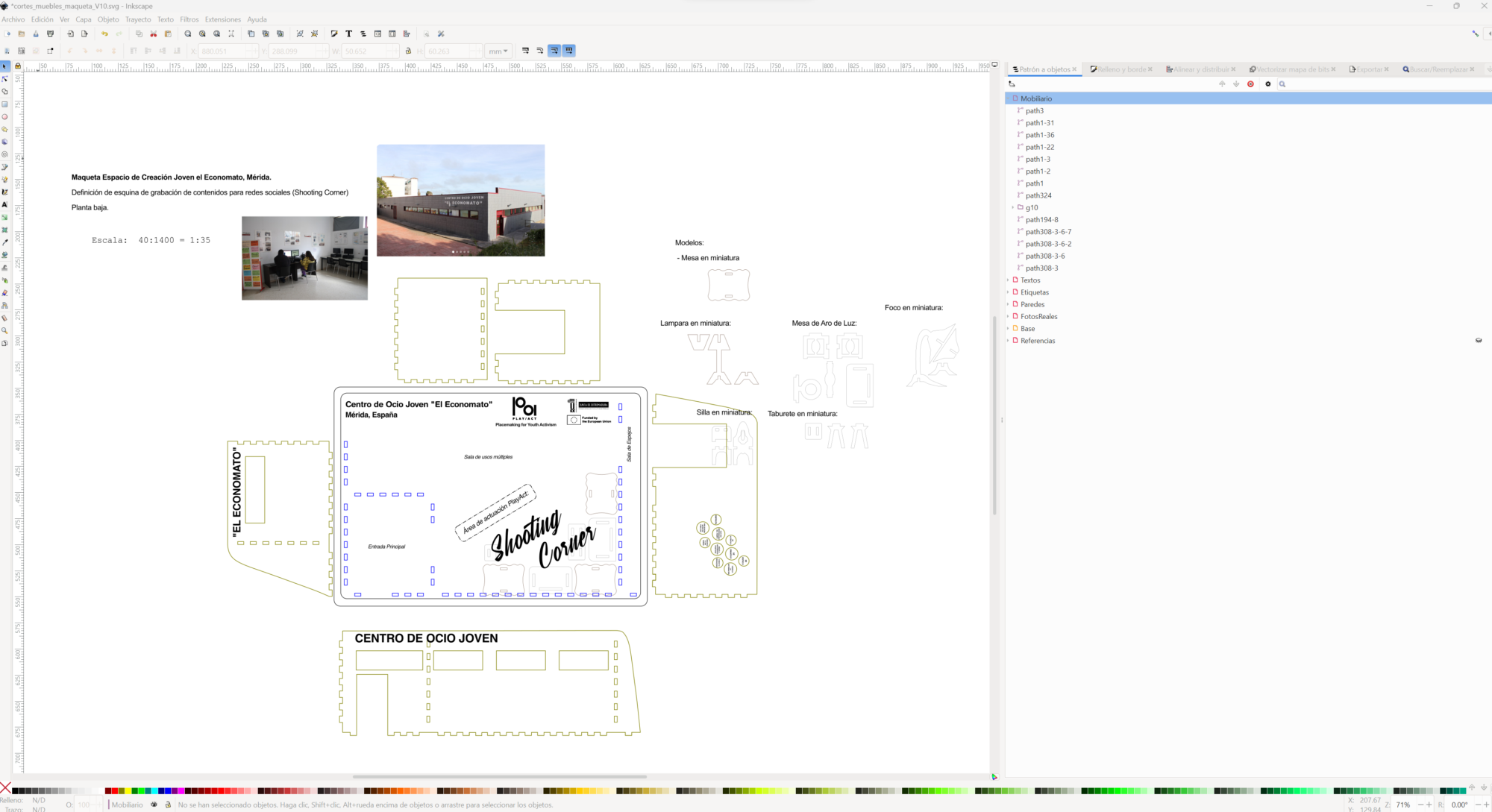

Todos los diseños se han realizado con el programa de diseño vectorial Inkscape.

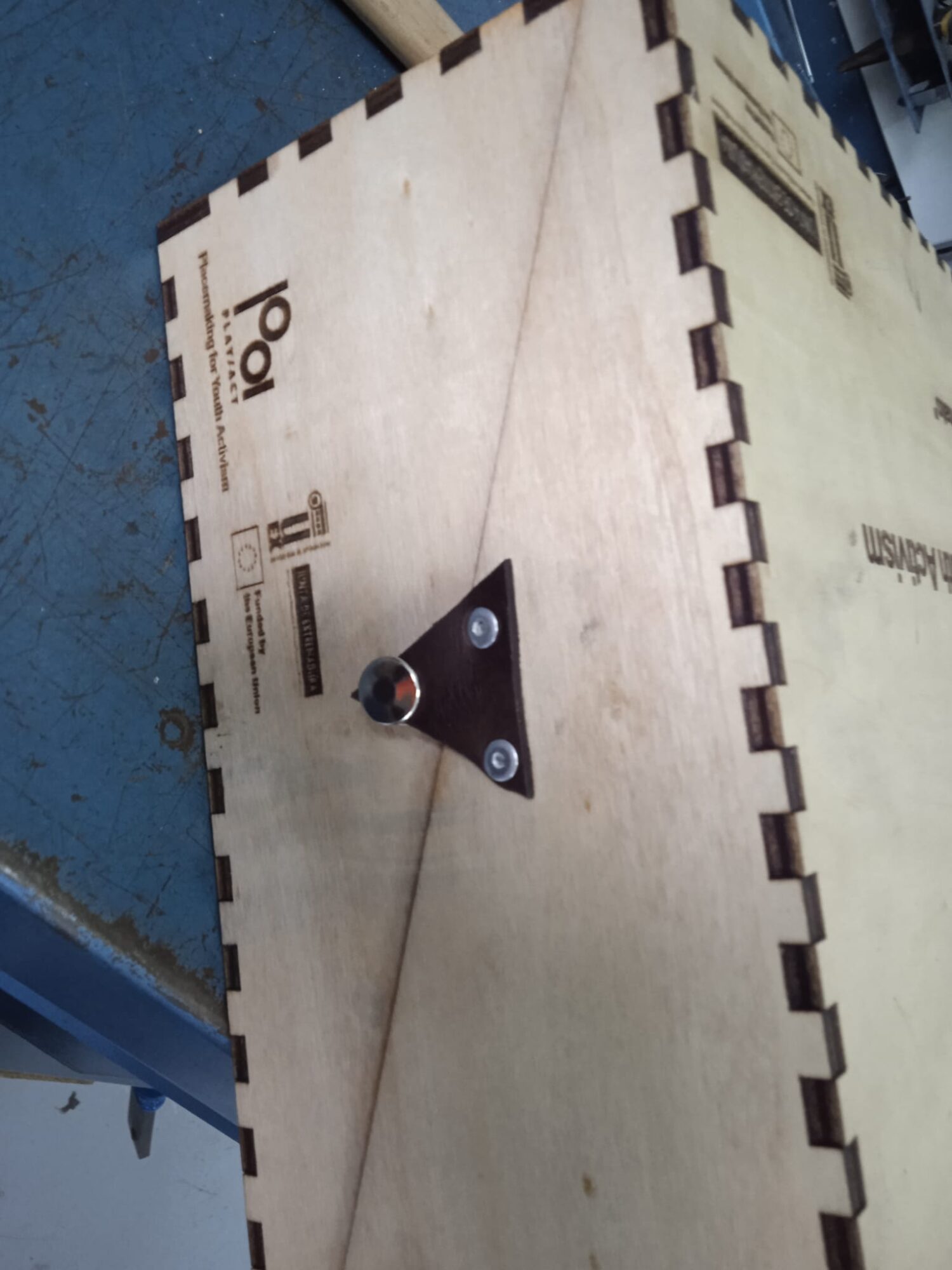

Para la caja y para los diseños base usamos festi.info/boxes.py. Para el diseño de las cajas se ha optado por cajas con tapas asimétricas para hacerlas más llamativas.

Todos los diseños fueron diseñados para asegurar los encajes justos.

Los cortes por láser usaron los parámetros habituales. Solo fue algo complicado cortar la resina densa para los muebles en miniatura. Esta se cortó con hasta 4 pasadas del láser a máxima potencia y velocidad media-baja (15mm/s).

Tras los cortes, todas las piezas fueron, o lavadas con agua, en el caso de metacrilatos y resinas, o lijadas, sopladas y protegidas con aceite de linaza en caso de maderas.

Los encajes fueron asegurados con cola blanca en el caso de madera contrachapada y con pegamento de cianocrilato para las uniones entre metacrilatos o resinas.

Todos los ficheros de diseño pueden encontrarse en la zona de descargas de este proyecto, incluido el diseño de la caja exterior.

Materiales:

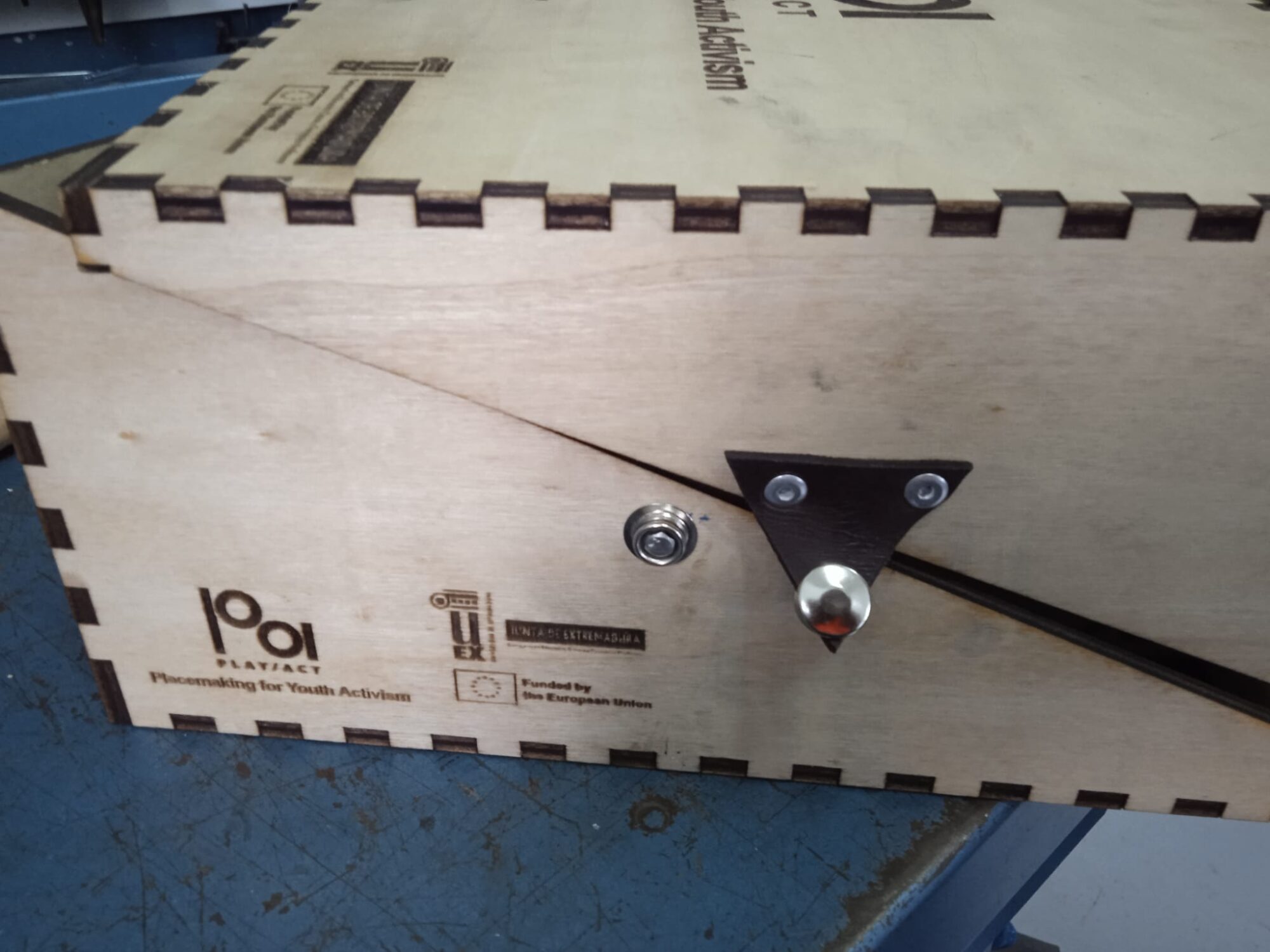

Para la caja:

• Madera contrachapada de 5mm, procedía de cajas de embalajes de maquinaria.
• Cuero oscuro de retales, junto con remaches (4 unidades) y broche plateado (dos unidades).

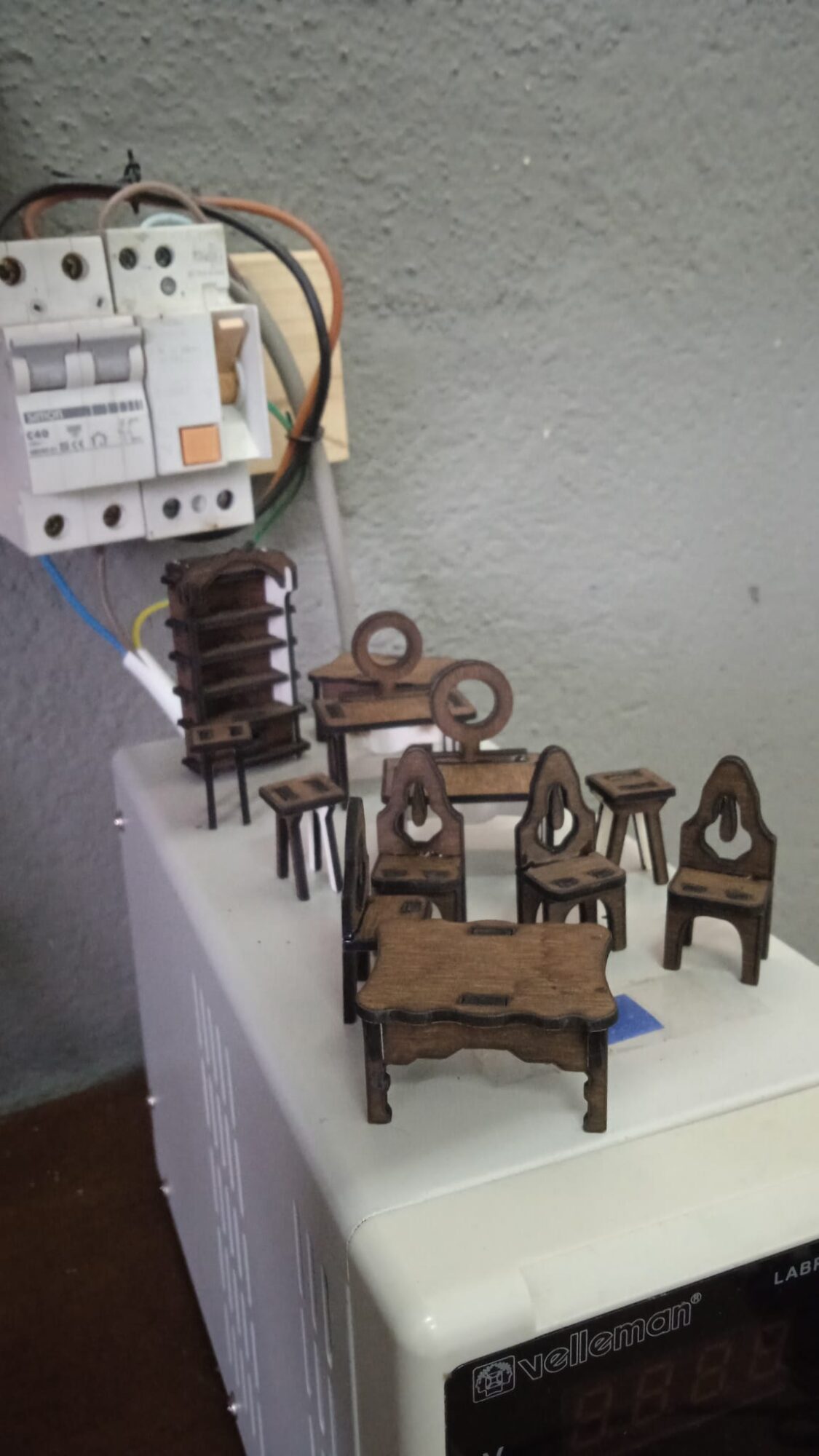

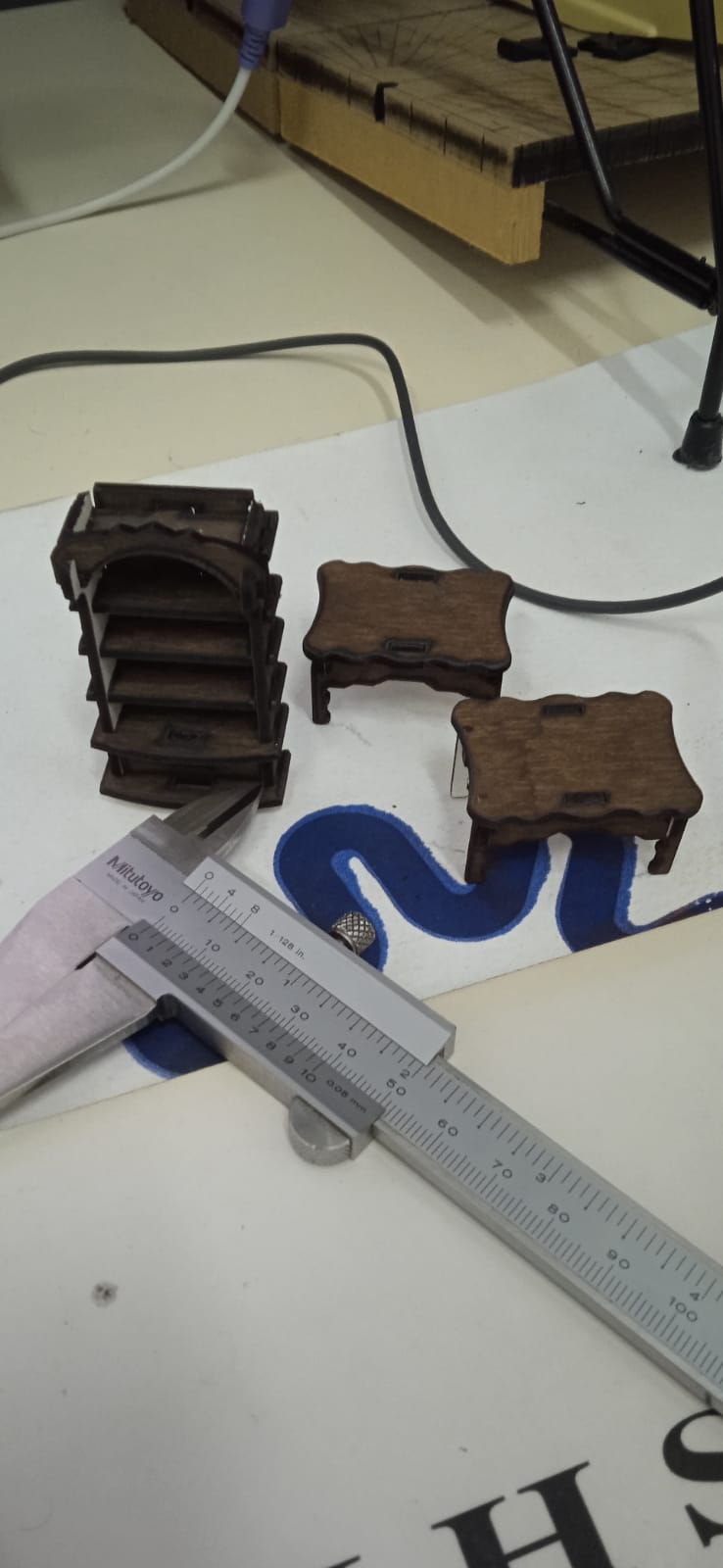

Para las miniaturas del mobiliario:

• Resina densa con una cara blanca y otra cara de aspecto de madera, de 3mm de grosor.
• Metracriltado de 8mm de grosor y tubo roscado de 2,5mm, para las miniaturas de las peanas.
• Pequeño trozo de tela de fieltro verde.

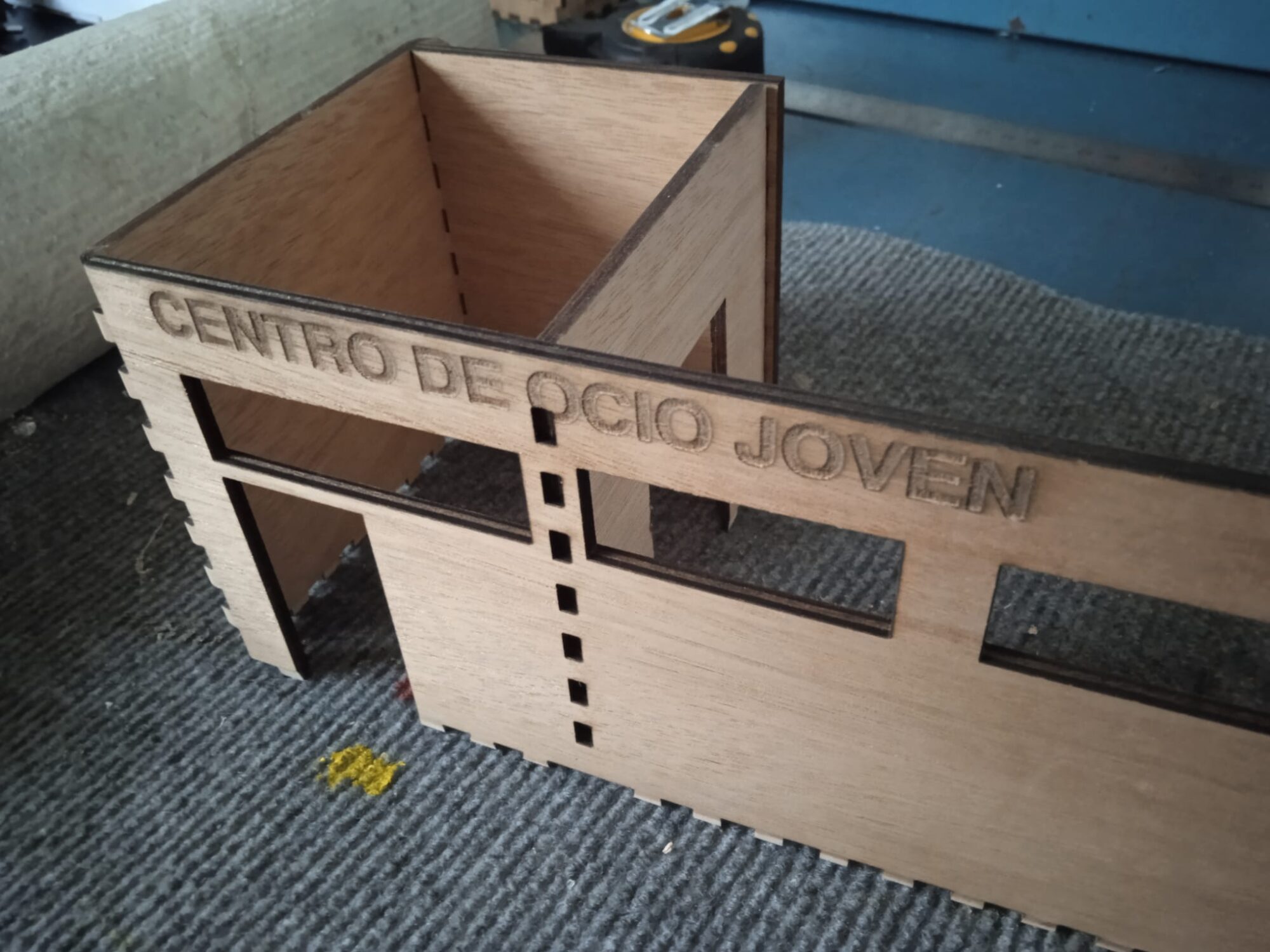

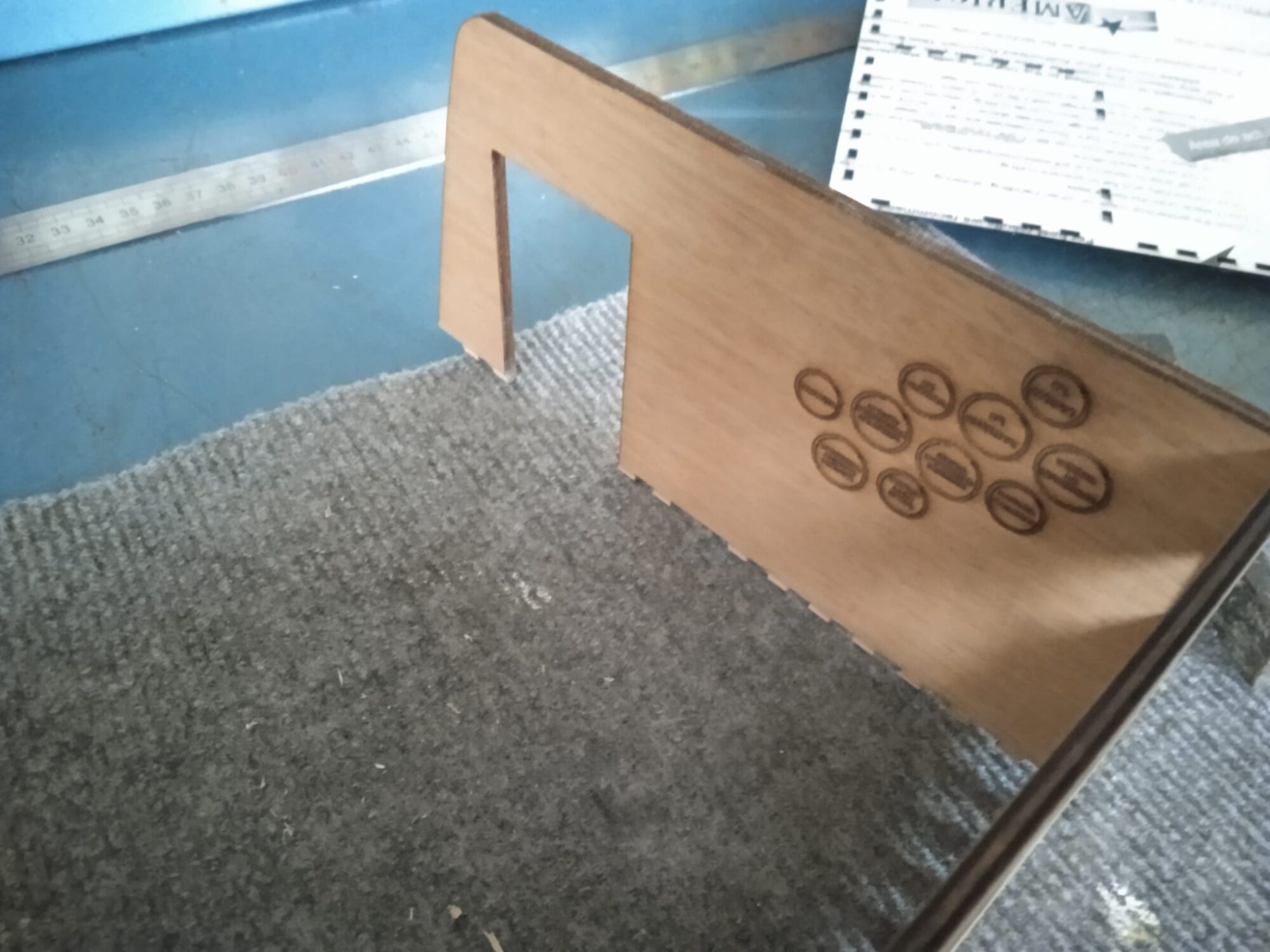

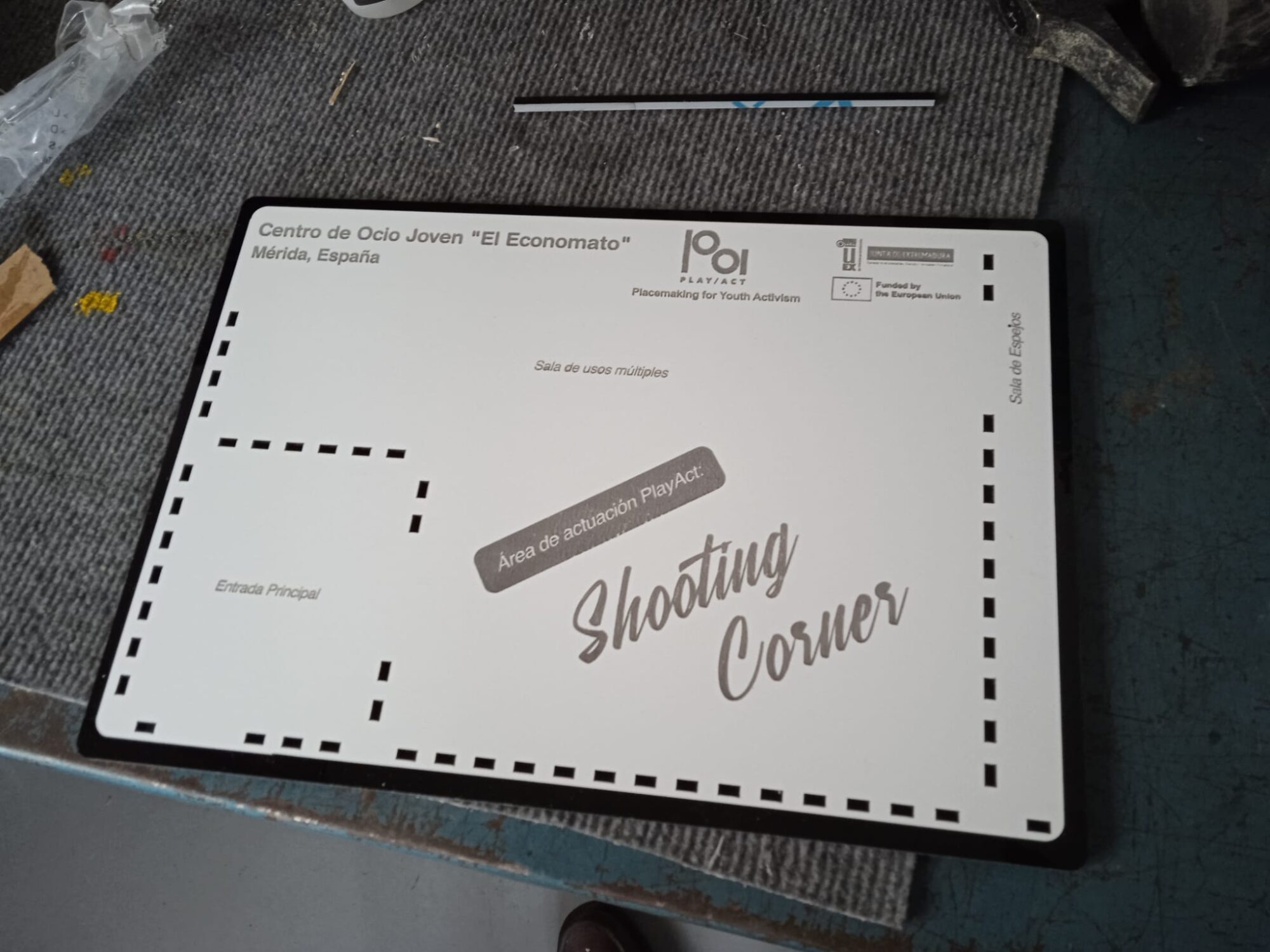

Para la base y las paredes de la maqueta:

• Metacrilato negro de 4mm.
• Metacrilato bicapa blanca sobre negro de 1.2mm.
• Resina MDF con cubierta de aspecto madera clara y oscura.

El coste económico ha sido prácticamente nulo, ya que todos los materiales estaban disponibles en el laboratorio.

La mayoría de los materiales son reciclados, salvo los metacrilatos oscuros para la base.

El coste de tiempo ha sido de alrededor de 14 horas, montaje incluido, entre 3 personas.

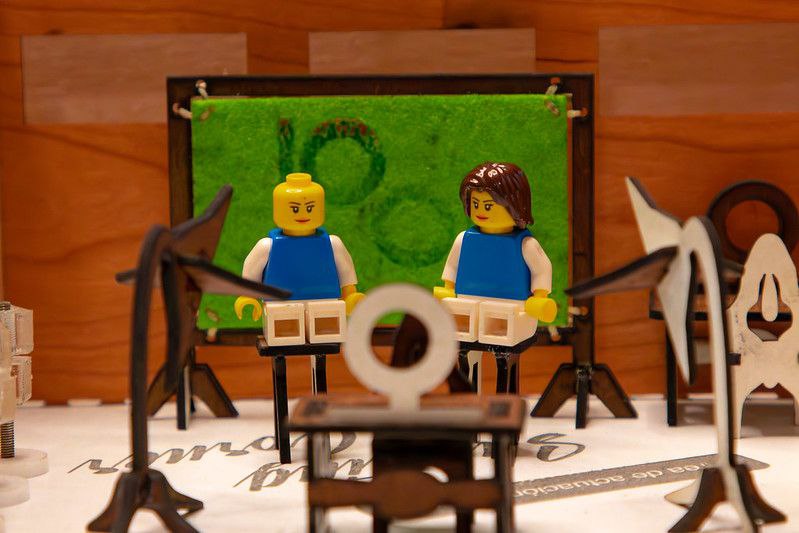

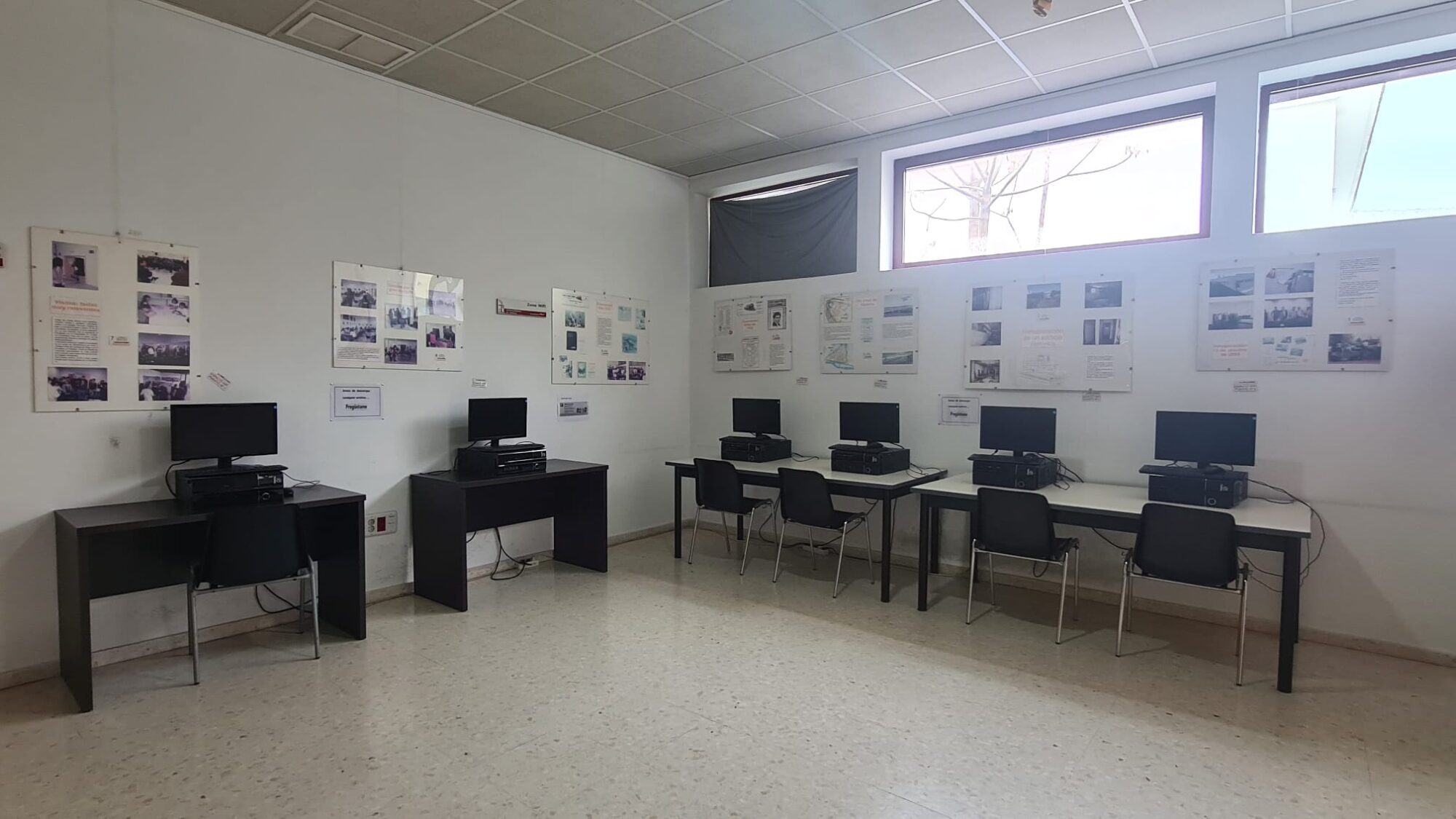

Hemos modelado una parte de un edificio en uso, incluyendo mobiliario, y el resultado ha sido muy bien aceptado.

La presentación de los alumnos fue un éxito y la maqueta ayudó a visualizar la actuación propuesta.

Quedamos muy contentos con el resultado.

• Antonio Gordillo Guerrero
• Juan José González Carrero
• Manuel Clavero González
