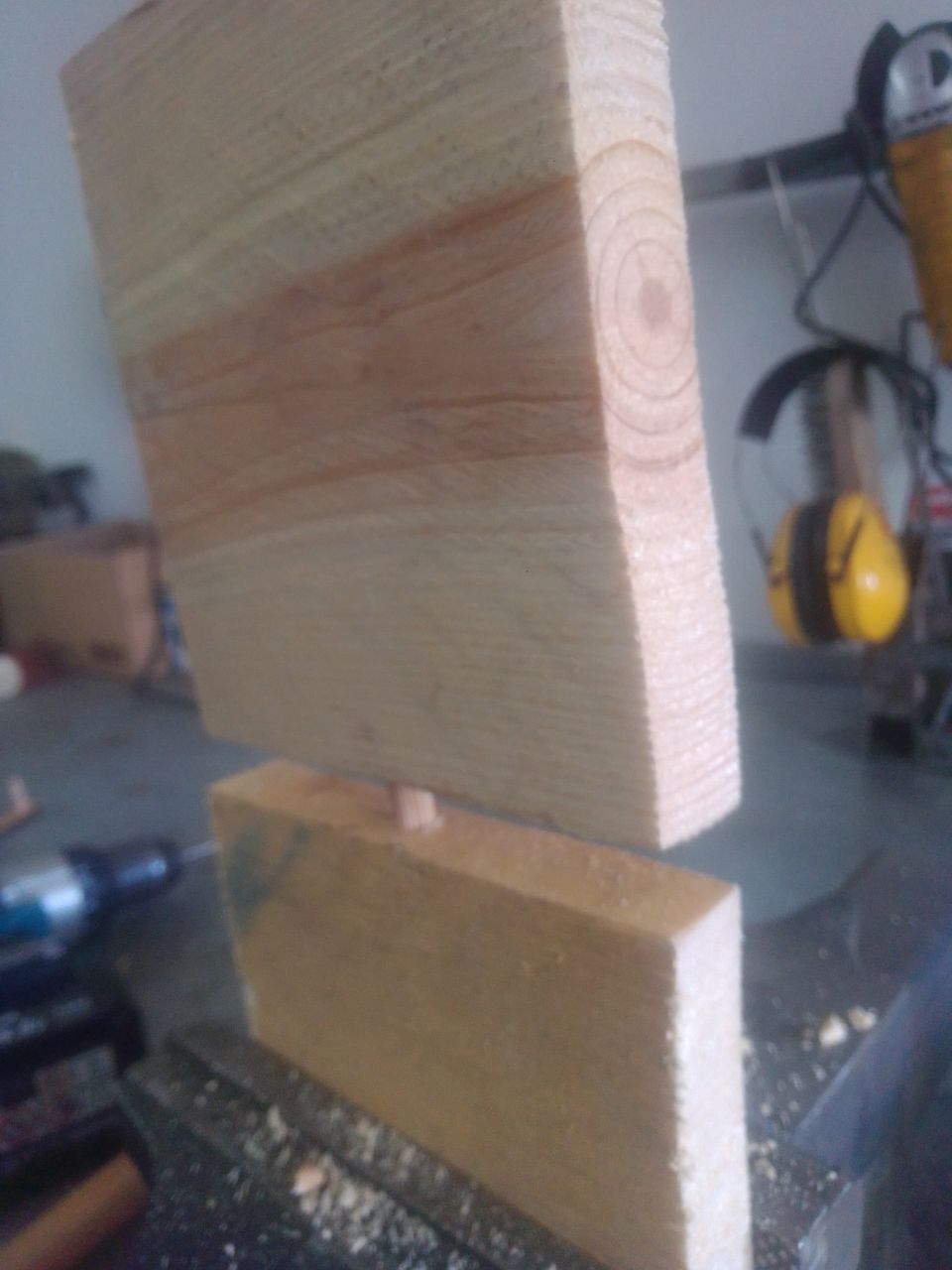

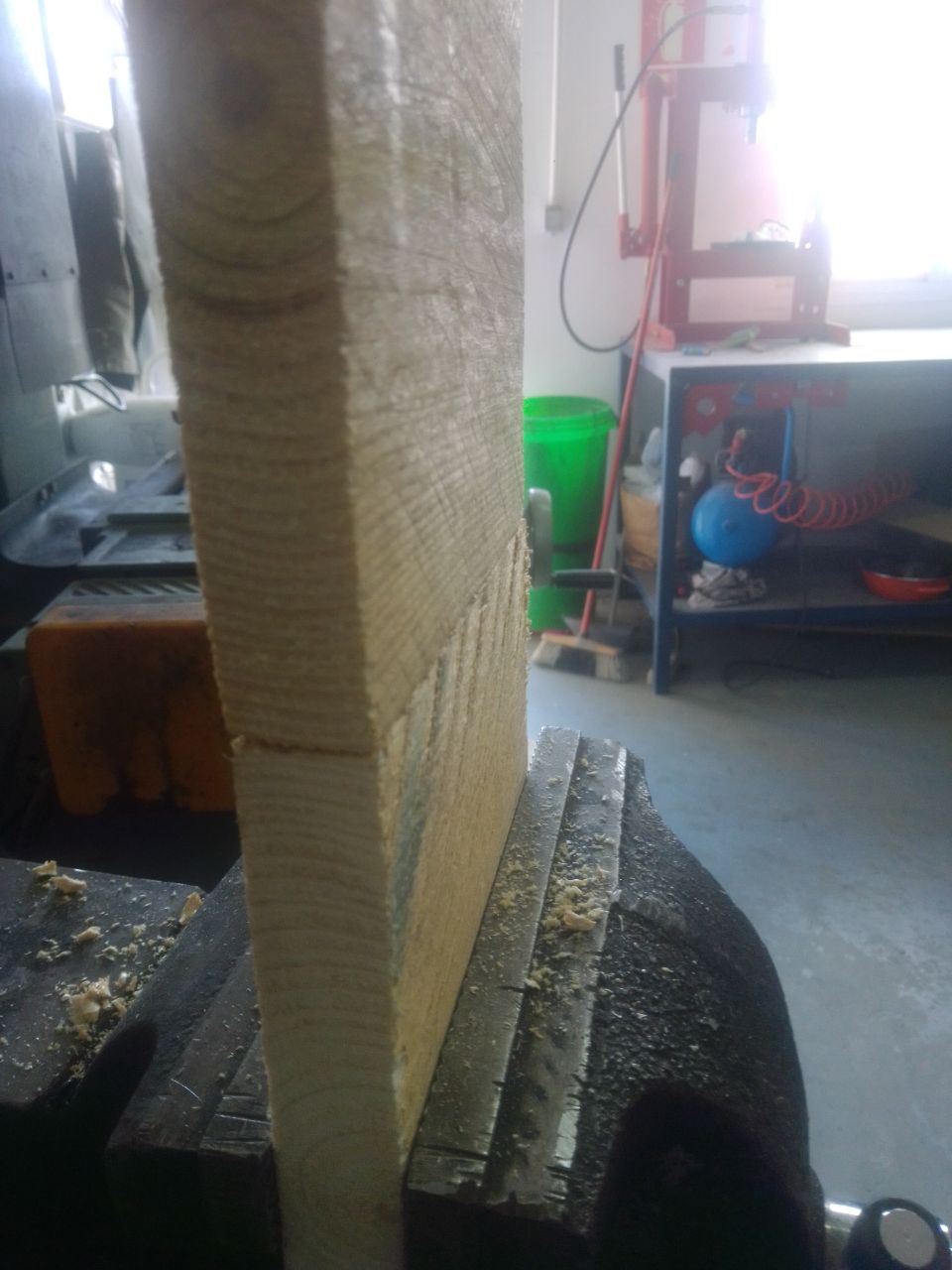

Proyecto realizado para poder fabricar un tablero alistonado con madera reciclada de palets. A la hora de unir los listones se decidió reforzar las uniones mediante tubillones. Como no teníamos por el laboratorio ninguna herramienta ni plantilla que nos facilitase el mecanizado de las piezas, ¡qué mejor momento para diseñar una nueva herramienta!

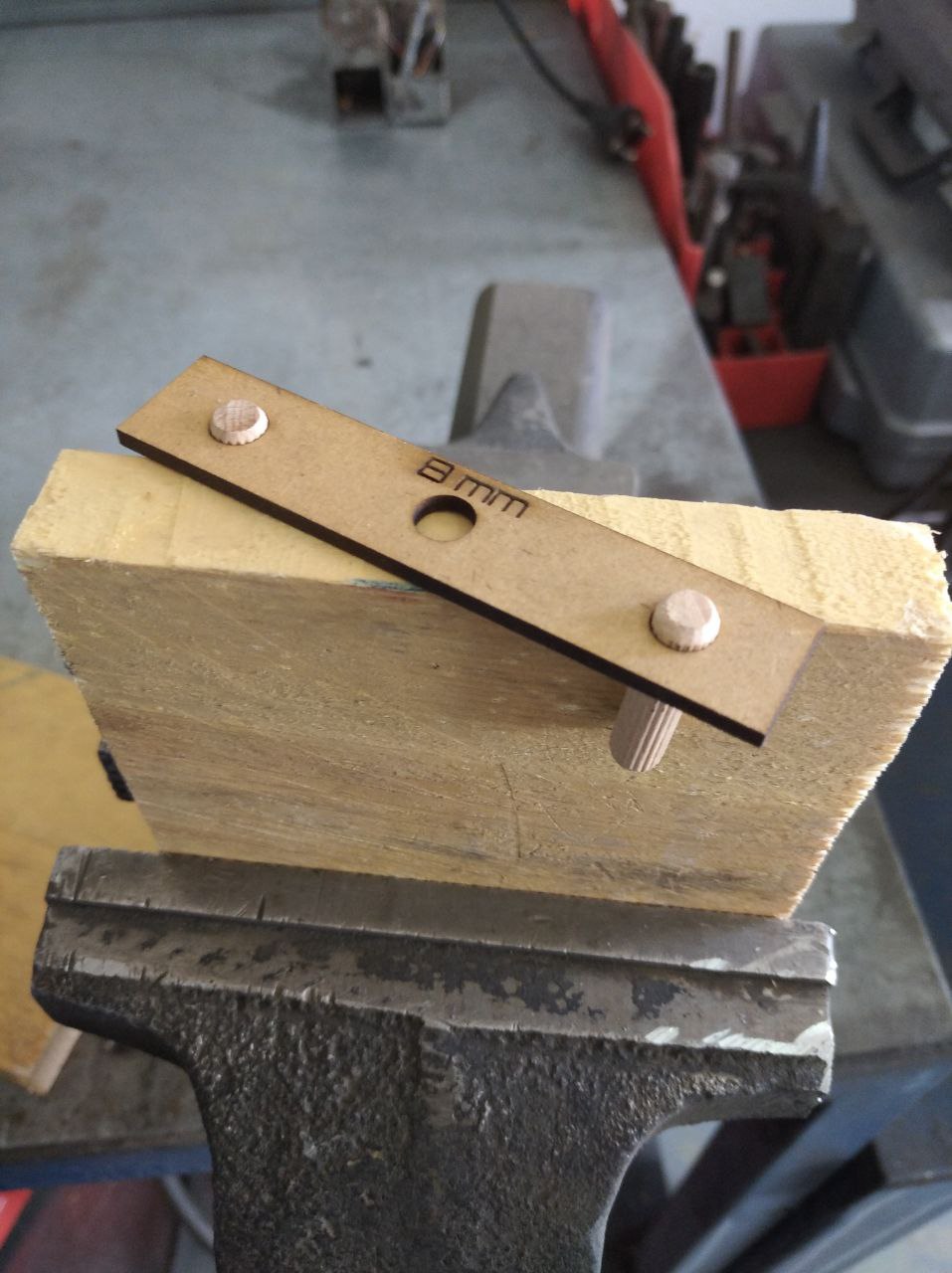

Optamos por un diseño sencillo y funcional. La plantilla cuenta con dos salientes que nos permiten centrar de una forma bastante precisa y rápida un taladro en el punto medio de prácticamente cualquier pieza. Primero realizamos un prototipo en un retal de DM de 3mm. Una vez comprobada su eficacia, decidimos realizar el trabajo en madera de haya ( otro retal que andaba por el almacén), esperemos que dure muchos proyectos.

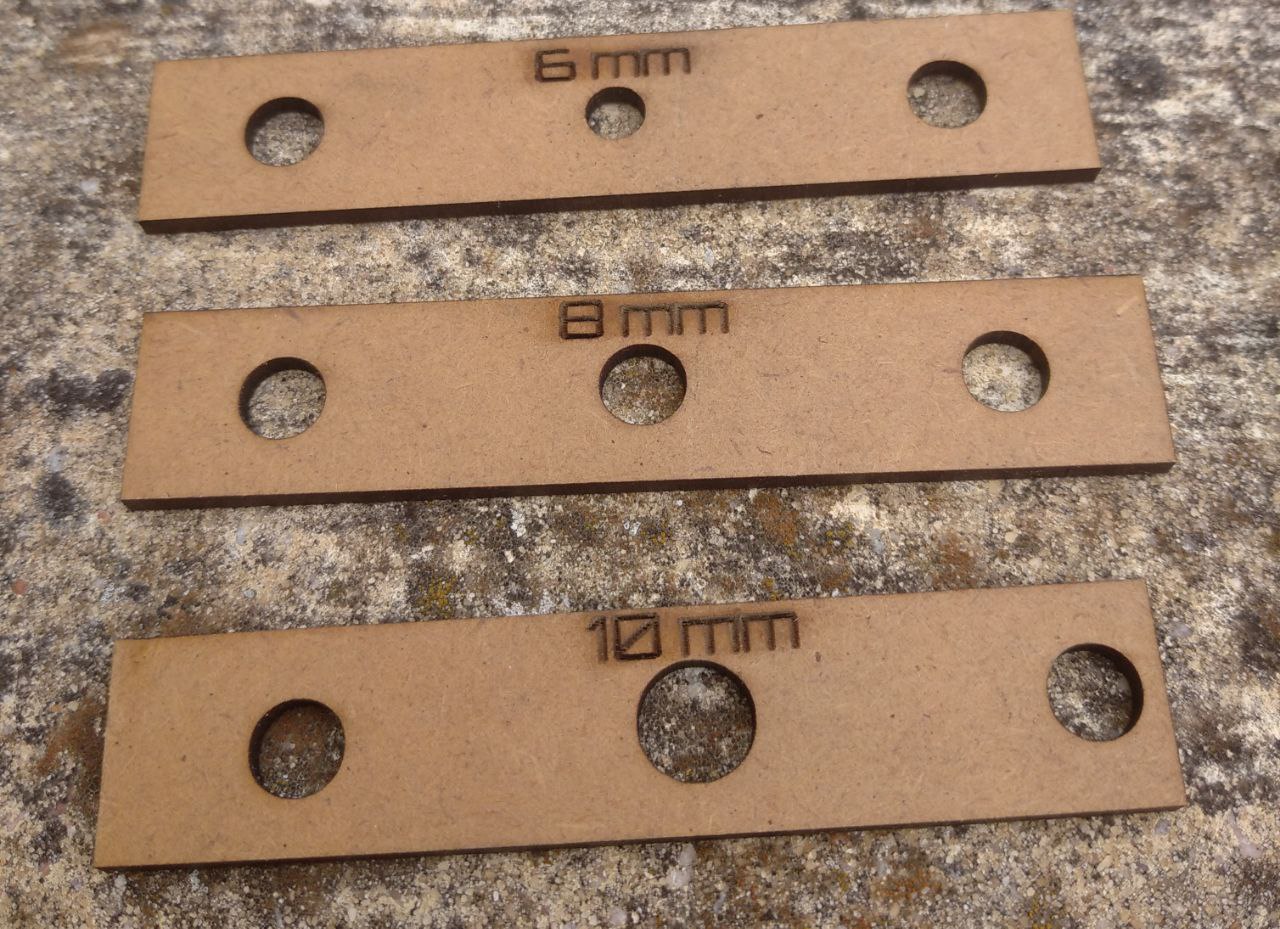

En los planos podéis encontrar plantillas para centrar tubillones de 6, 8 y 10mm.

Las plantillas son una gran ayuda para conseguir mejores resultados, sobre todo si se trata de plantillas para herramientas manuales (taladros, sierras, cepillos…).

Internet está repleto de ideas y vídeos de makers que te muestran sus inventos. El imaginario colectivo de esta comunidad es muy creativo y resulta bastante sencillo encontrar varias soluciones para un mismo problema. Muchas veces lo difícil es decantarse por una solución concreta, en SmartOpenLab solemos optar por la más sencilla 🙂

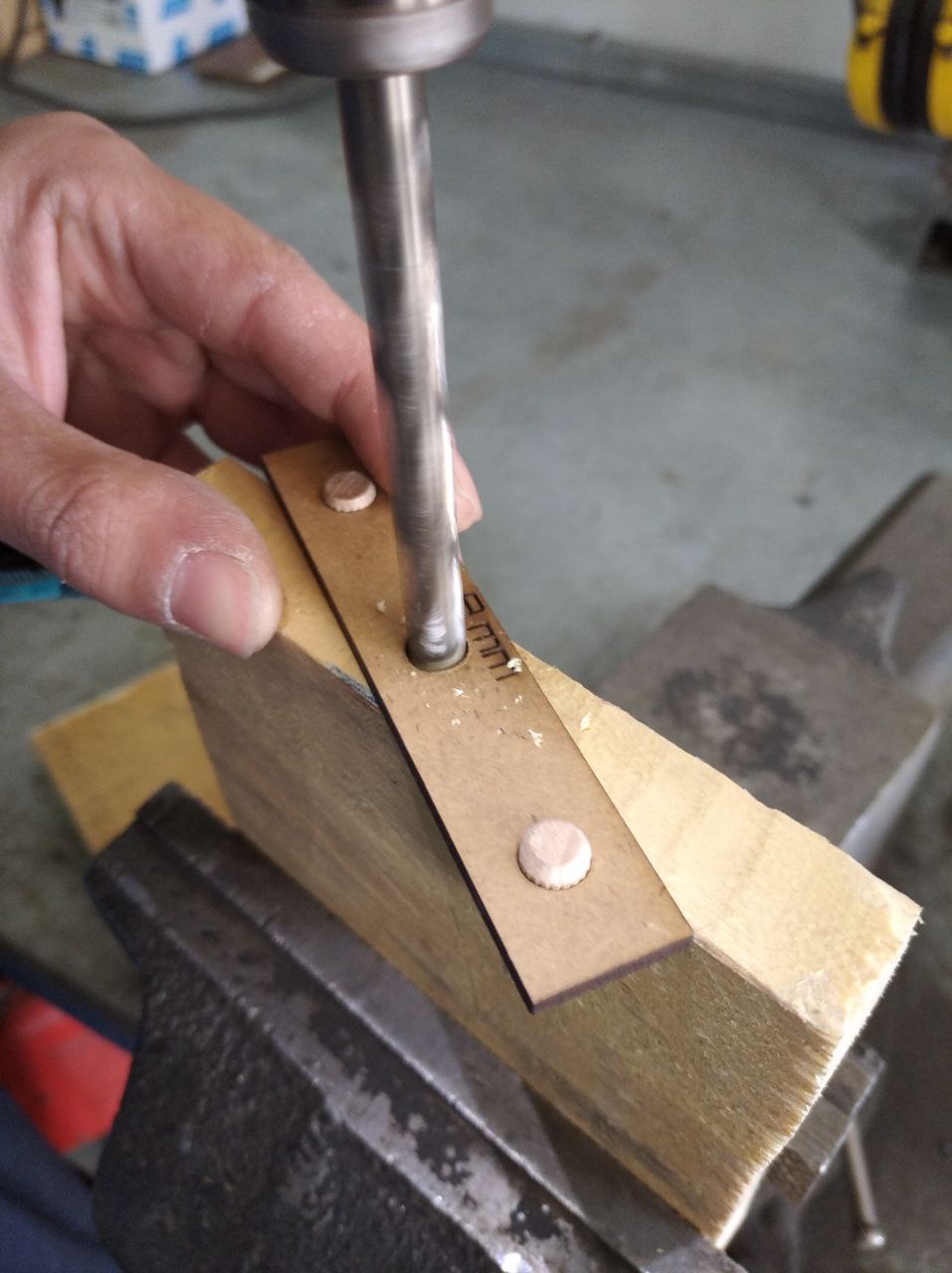

En la galería de fotos podéis ver el funcionamiento de esta plantilla.

• Tablero DM de 3mm y un par de tubillones de 8 mm para la realización del prototipo.

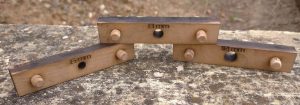

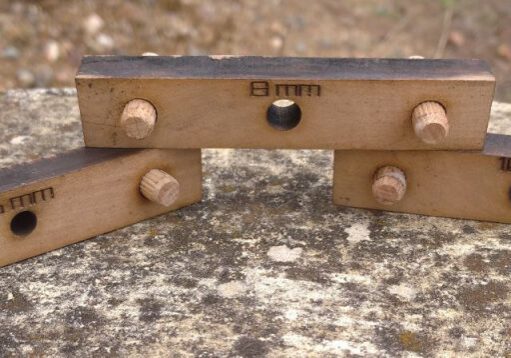

• Madera de haya y otro par de tubilllones para el producto final. Por último se unieron las piezas con cola blanca para madera.

Este proyecto se realizó con retales por lo que el coste de fabricación es 0.

En cuanto al tiempo invertido en el diseño y la fabricación no llegó a 1 hora.

Proyecto enormemente sencillo para las alegrías que da, ¡animo a todas las personas que trabajen con madera a hacerse uno!

Jesús Jiménez Moreno (chechu.j.moreno@gmail.com)

Mario Figueira Torres (marioft@unex.es)
