Nuestro amplificador tiene un diseño modular bastante bien logrado. Como puede verse en el manual de servicio, está compuesto de 7 placas PCB. Las que a nosotros más nos interesan son las que se encargan del procesado de señal; estas son la “DSP Board” y la “Power Board”.
La “DSP Board” es la encargada de: la preamplificación de la señal de entrada; la conversión analógica/digital y digital/analógica; el envío y retorno por lazo de efectos; el procesado digital de la señal; el grabado de configuraciones de sonido en memoria; la gestión de mensajes MIDI… Osea es la placa que lleva más tecnología moderna y compleja… Y justo la que falla 🤐.
La “Power Board” es la tarjeta encargada de: la gestión de alimentación (osea el rectificado de los 220VAC para su conversión a voltajes de continua de +15 y -15V); la lectura de los potenciómetros de configuración, su multiplexación y envío a la “DSP Board”; el envío de la señal del “Master” a auriculares (“Phones”); y la amplificación de la señal final de sonido prodecente del previo (etapa de potencia, con cuatro pedazo de transistores MOSFET en configuración de push-pull que pueden entregar hasta 250W).
Las dos placas están conectadas usando varios bloques de cables. Hemos dado muchas vueltas para intentar arreglar el fallo mirando esos conectores; repasando las soldaduras, comprobando continuidad, etc. Pero no tuvimos éxito. También comprobamos que en el momento en que se conecta el bloque CN8 a la “DSP Board” los voltajes de continua se desestabilizan y se produce un ruido horrendo de vaivén de altavoz. Eso nos indica que el fallo está en la “DSP Board”, o más bien que sin esa tarjeta todo parece funcionar.
Hemos repasado la “DSP Board” a nivel de condensadores (comprobando la mayoría y cambiando alguno dudoso) pero no hemos encontrado el fallo por ahí. También hemos buscado comprar el remplazo de esa tarjeta, pero no hemos encontrado aún vendedor. Hay que tener en cuenta que se puede comprar el amplificador de segunda mano por unos 300€.
Así que probamos lo siguiente obvio: inyectar una señal de entrada directamente al Master de la “Power Board”, que se encuentra en el conector CN10. Eso da buen resultado y el amplificador suena (¡y bastante alto!😱🎉). Y tienes control de volumen utilizando el potenciómetro de Master. Pero solo tienes ese control.

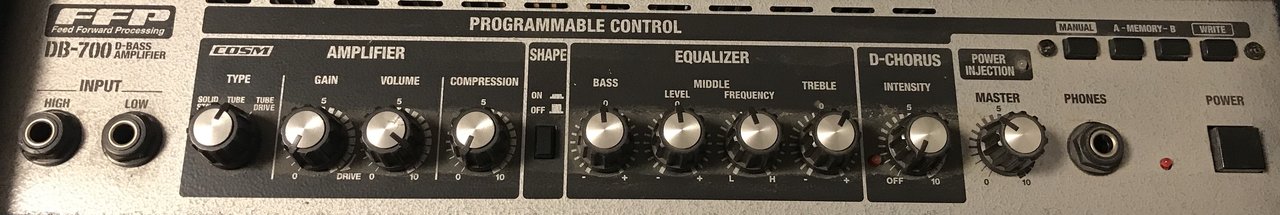

Lo siguiente fue conectar directamente la placa de entrada (“Input Jack Board”, CN1) al conector CN10 que incluye la entrada del Master de la “Power Board”. De esta forma se pueden usar directamente los jacks de Input del frontal del amplificador.
Ahora solo necesitamos un previo de amplificador de bajo. Lo cual no es demasiado problema. ¡Con un pedal vale! Ya hemos gozado bastante subiendo el volumen de la señal con un simple clon DIY de Zvex SuperHardOn. Y se puede combinar con cualquier pedal que tengas a mano para modelar tu sonido (autowahs, flangers, sintetizadores…🤤).
