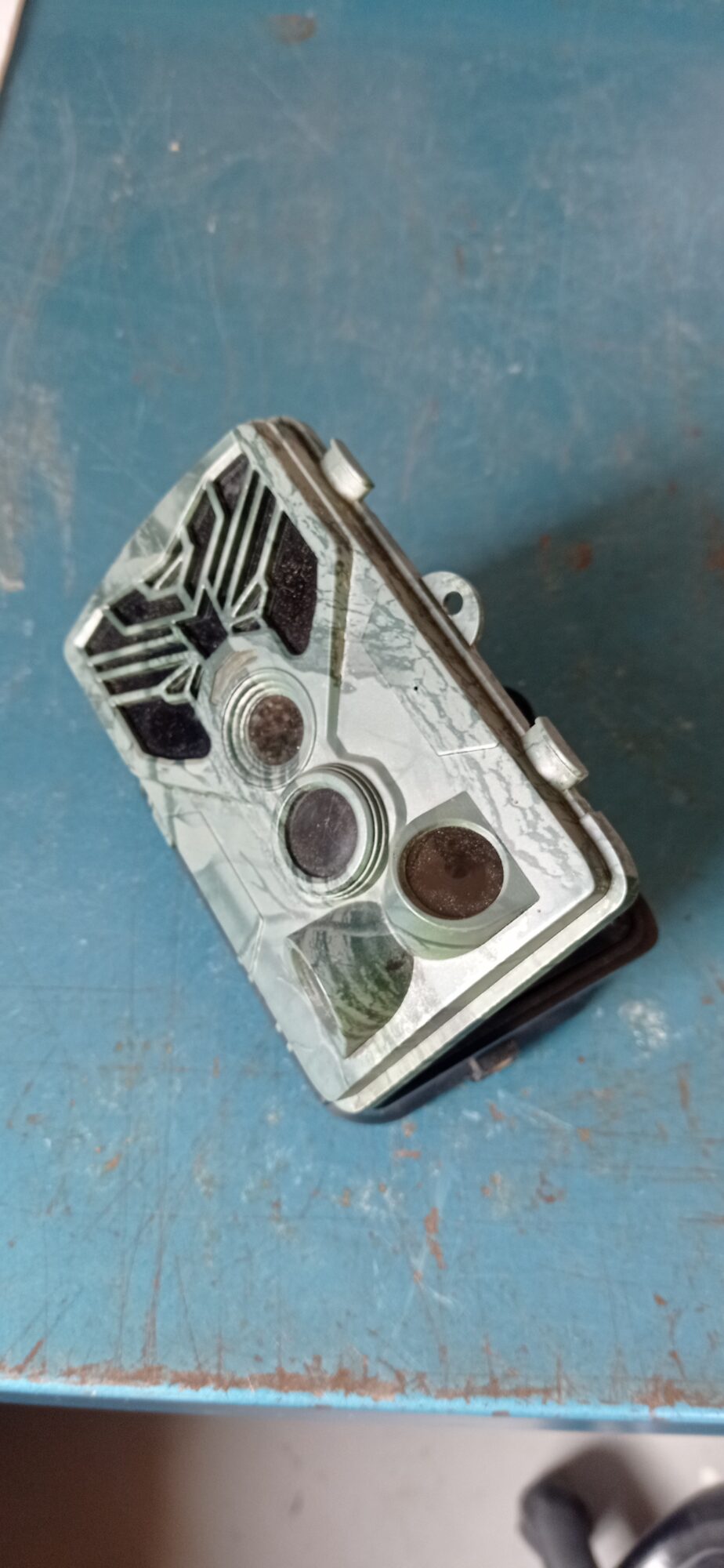

Sustitución de un mini interruptor deslizante vertical de 8 pines y 3 posiciones (2P3T) con su correspondiente montaje en la PCB de una cámara de videovigilancia modelo Suntek HC-801A.

El motivo de este magnífico proyecto se ha llevado a cabo por que un socio de Smart Open Lab, tenía un problema con una cámara de videovigilancia que tenía anulada una de las tres posiciones del interruptor principal.

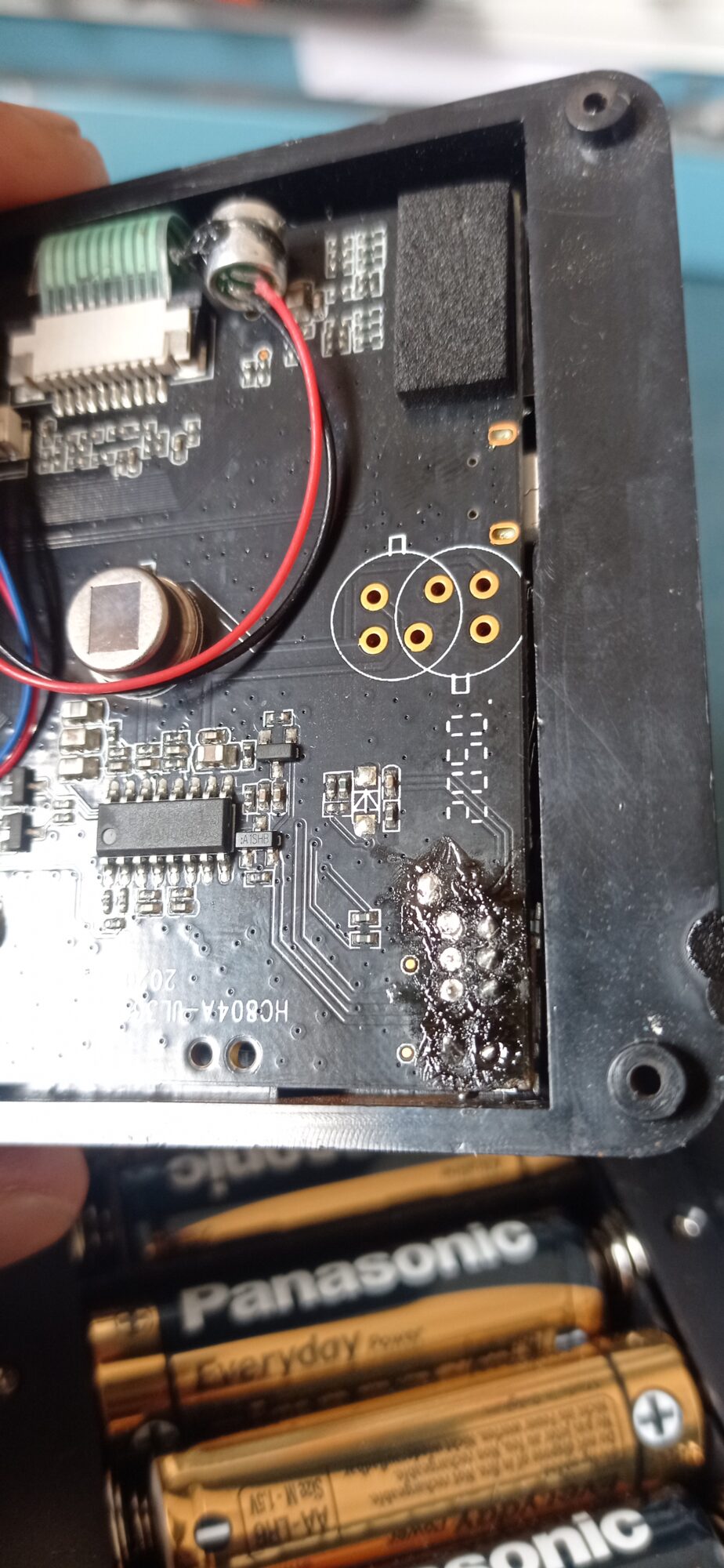

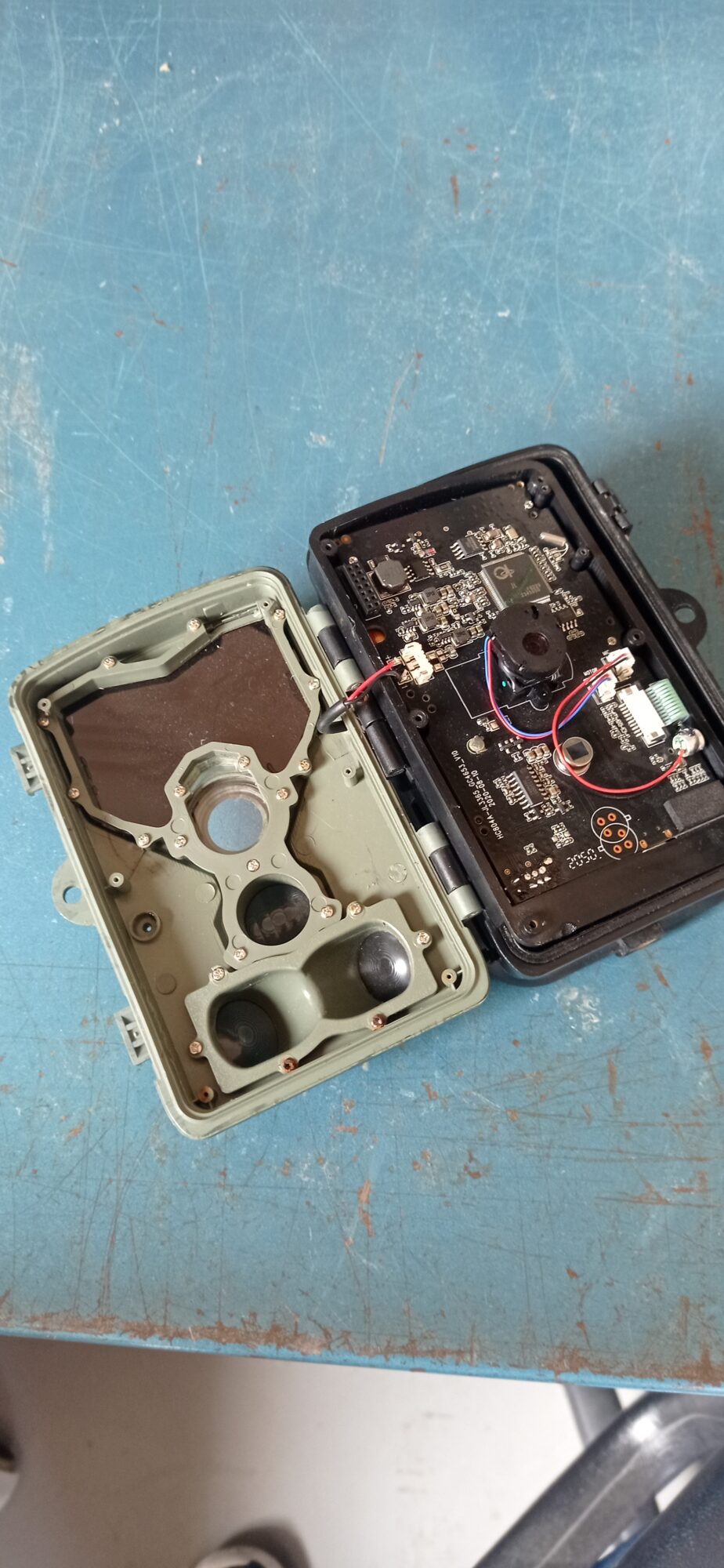

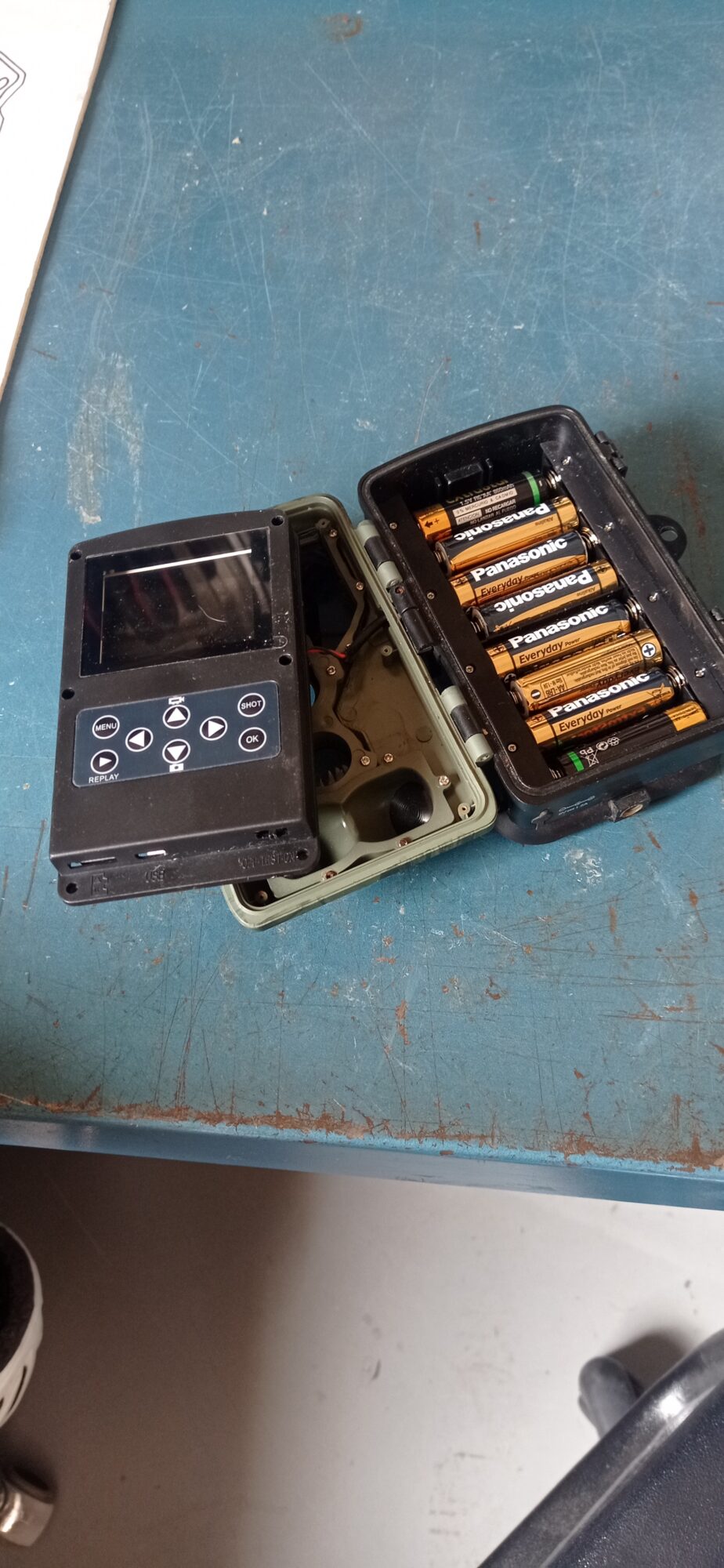

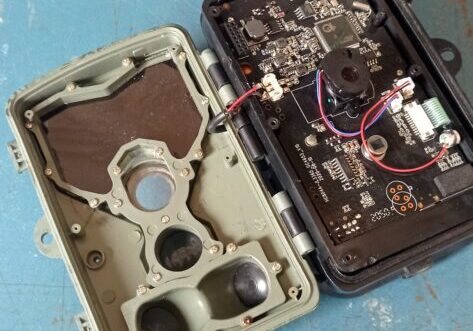

Para ello se procedió al desmontaje de la carcasa de la cámara y se desconectaron las partes eléctricas y conexiones para poder acceder al interruptor sin problemas. Una vez descubierto el interruptor, nos dimos cuenta que estaban los pines quemados y doblados y eso impedía el funcionamiento normal de la cámara.

Se utilizó un soldador de estaño para quitar los pines del interruptor dañado con mucho cuidado y se limpio la superficie para volver a soldar el interruptor nuevo sin borrar o dañar las pistas de conexión entre los pines.

Las fuentes utilizadas para llevar a cabo este  proyecto, ha sido el conocimiento y capacitación para poder soldar y desoldar los componentes eléctricos sin problemas, a sí como una larga experiencia en este sector.

Se requiere paciencia y mucha práctica, ya que podemos ocasionar más problemas si no se trabaja con cuidado y con conocimiento de causa.

Una vez que nos llegó el nuevo mini interruptor al laboratorio, nos dimos cuenta de que no coincidían los pines y nos supuso un problema. Pero enseguida se procedió al desmontaje interno del mismo y se cambiaron los pines para que pudieran coincidir con los orificios anteriores realizados en la PCB. se podría decir que es una buena solución.

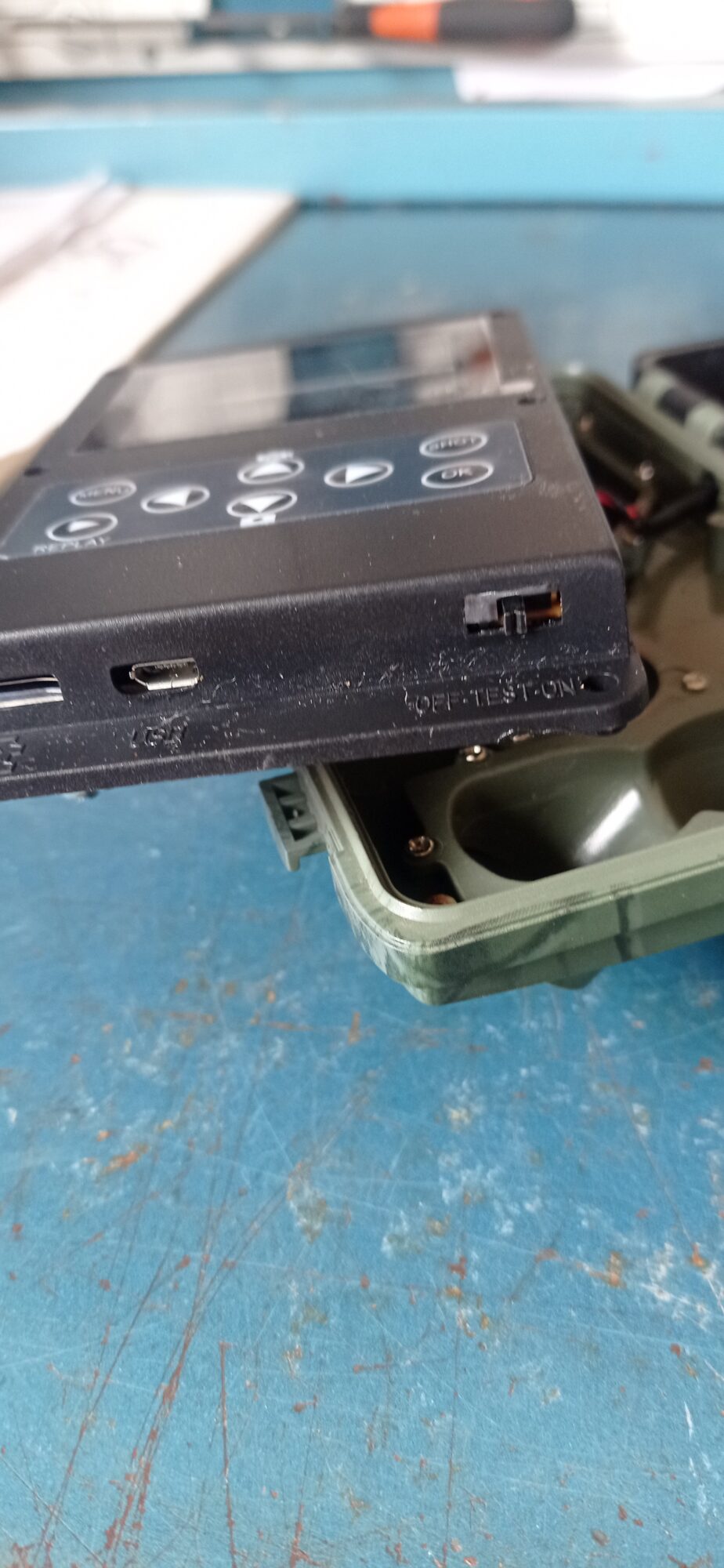

¿Funcionará?. Fue la gran pregunta. Pero con cariño y paciencia todo cobró sentido y la cámara se iluminó al pulsar el interruptor y sus tres pociones [ON, MENÚ, OFF] funcionaban perfectamente.

La técnica empleada se podría decir que ha sido la gran capacitación y conocimiento en el mundo de la electrónica y manejo de las herramientas de soldadura.

Por otro lado, la búsqueda online para saber encontrar el componente que necesitamos y que al sustituirlo no ocasione problemas o no sea el mismo componente. Existen muchos interruptores similares.

Hay que mirar bien las características del producto y asegurarse que estamos realizando una buena compra. La marca es indiferente en este caso. Buscamos un componente sustitutivo que realicé la misma función que el anterior.

Como materiales podemos mencionar:

• Un soldador de estaño JBC.
• Una bobina de estaño.
• Un par de destornilladores de precisión [punta plana y de estrella para a retirada y montaje de los tornillos de la carcasa].
• Un mini interruptor vertical de 3 posiciones y 8 pines.

El coste estimado ha sido poco, ya que no suelen valer mucho los interruptores y aprovechando se compraron una docena de ellos para tenerlos en un futuro por el laboratorio por si aparecen problemas similares en otros equipos o aparatos electrónicos. En este caso el interruptor es este modelo, con un coste menos a 0.10€.

El tiempo ha sido más o menos de media hora aproximadamente. Quitar la carcasa de la cámara, detectar el fallo, quitar las soldaduras del viejo interruptor, volver a soldar el nuevo componente y montaje de la carcasa de la misma. El repuesto tardó en llegar aproximadamente 3 semanas.

Como conclusión podemos decir que se necesita un alto grado de experiencia para poder realizar este trabajo sin dañar la cámara o algunos de sus componentes eléctricos.

Hay que tener cuidado cuando se está desoldando los pines del interruptor de la cámara, ya que se puede quemar con la punta del soldador la PCB o borrar las pistas de soldadura si se insiste mucho. Con la ayuda de otra persona, se pudo retirar el interruptor antiguo de la PCB,  haciendo un poquito de palanca con un destornillador plano u otra herramienta similar mientras la otra persona retiraba cada patilla con el soldador con suma delicadeza.

En el caso de borra alguna pista, se tendrá que poner un punto de estaño donde estaba la anterior para que no afecte al funcionamiento. ¡OJO!. No juntar las pistas unas con otras ya que si esto ocurre, ocasionaremos un corto circuito en la placa.

Antonio Gordillo Guerrero (anto@unex.es)

Ayudante:

• Jesús Jiménez Moreno (chechu.j.moreno@gmail.com)
