Se diseña en 3D, metro en mano, nuestras salas de grabación y control de audio.

Nada mejor que tener una sala diseñada en 3D con sus medidas reales para poder distribuir el mobiliario hasta encontrar su lugar y medidas ideales.

En este caso era crucial, ya que el propio espacio contribuye a su respuesta sonora, y deseamos que esta tenga unas especificaciones concretas.

En concreto deseamos salas donde el efecto creado por la propia sala y los equipos sea el mínimo, para poder grabar y mezclar con la mayor fidelidad posible. Algo difícil de conseguir en unas salas como las nuestras.

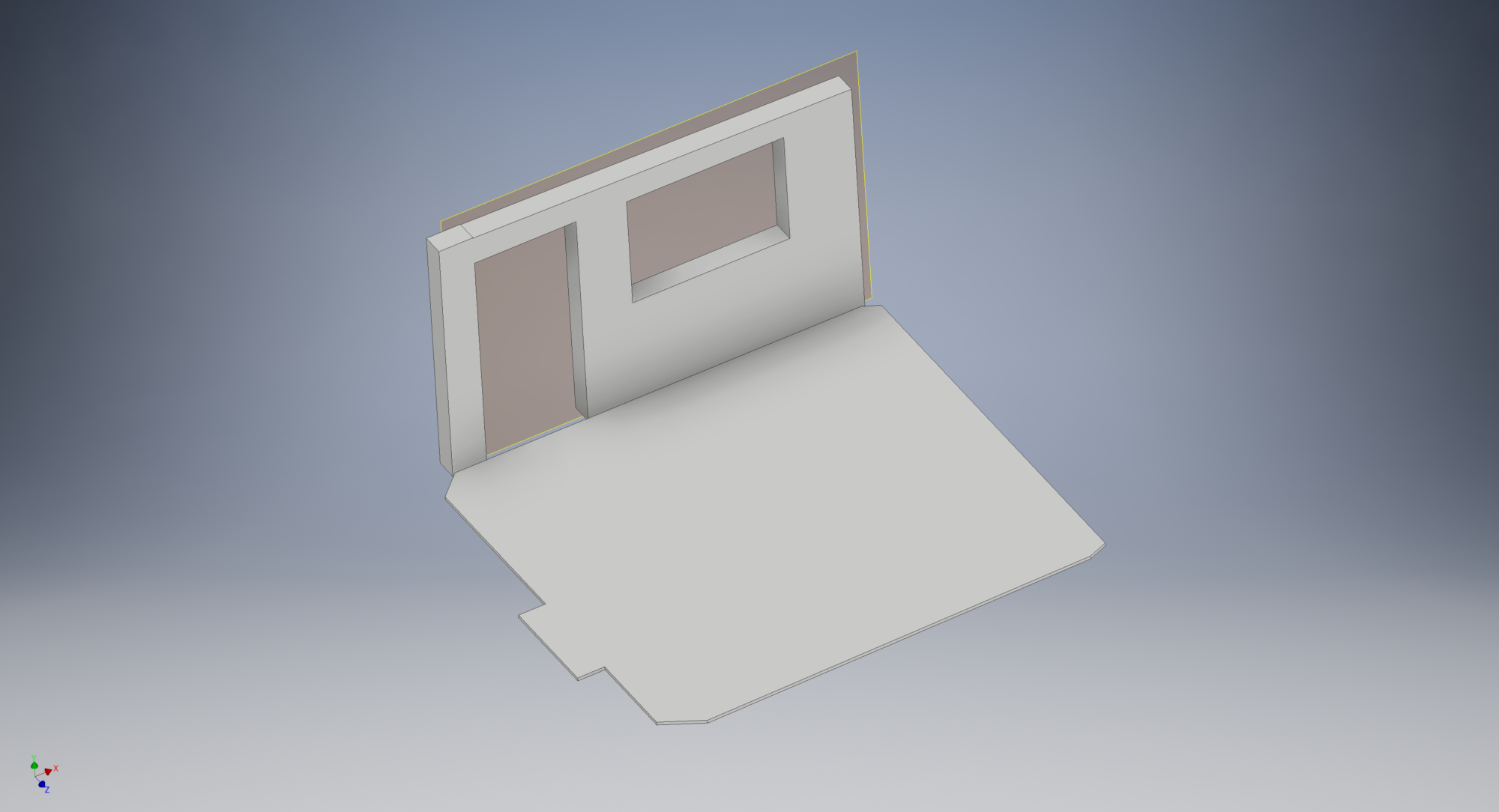

Es un diseño 3D estándar realizado con Autodesk Inventor 2018.

Se pueden descargar los diseños de nuestras salas en la zona de descargas.

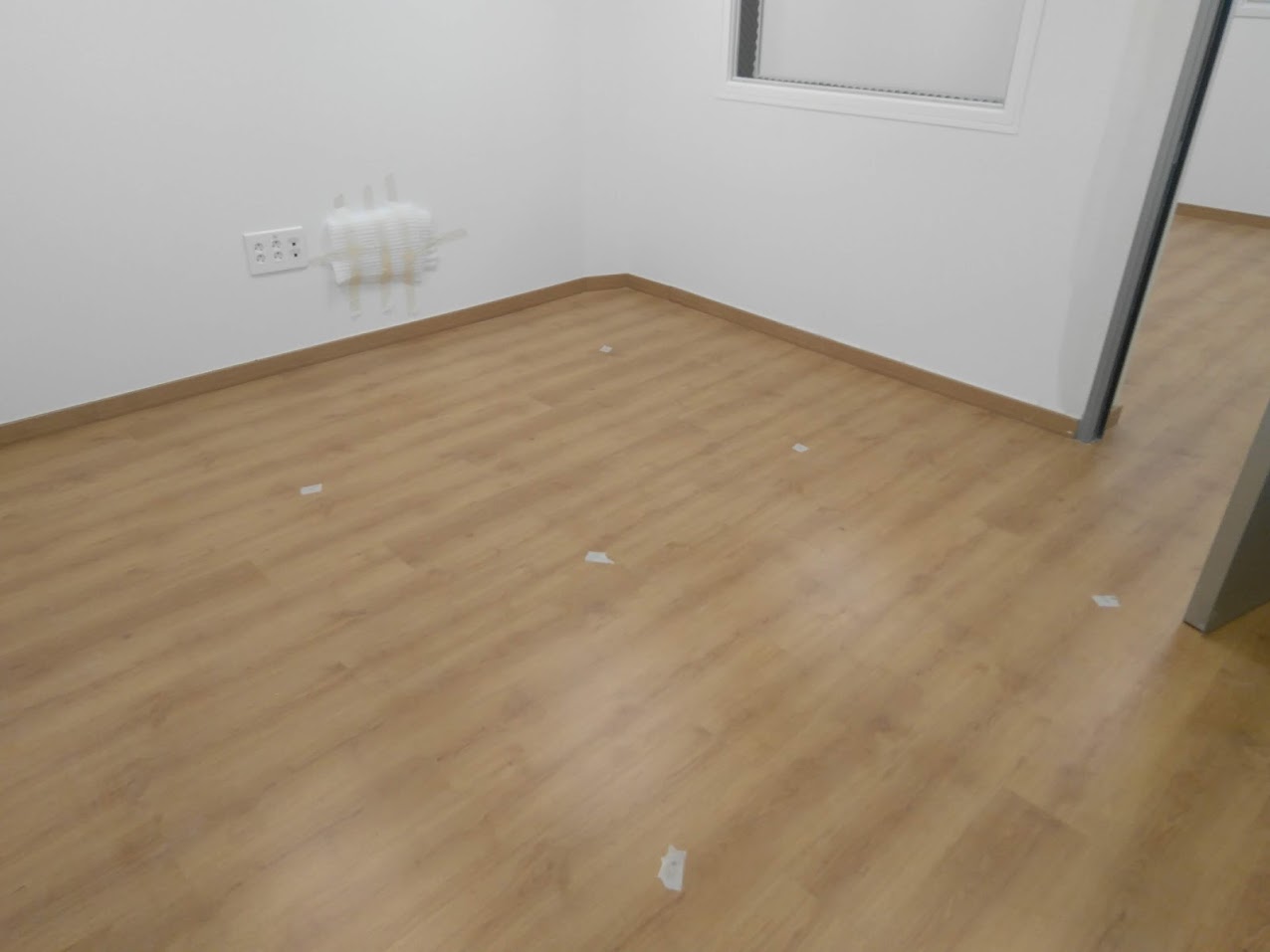

Si te fijas bien, ninguna de nuestras salas tiene paredes paralelas, durante su construcción se añadió un leve ángulo a todas las paredes y se eliminaron algunas esquinas, como se describe aquí. Todo con el fin de eliminar los modos propios de las salas y mejorar su respuesta en graves.

Diseño 3D bastante normal, que podría haberse hecho con otras herramientas de diseño.

Lo importante son las medidas reales. Así que metro, papel y lápiz…

Sin coste en materiales. El software utilizado es proporcionado por el programa de ayuda a fablabs de Autodesk.

Alrededor de 3 horas de trabajo entre medidas, diseño y correcciones.

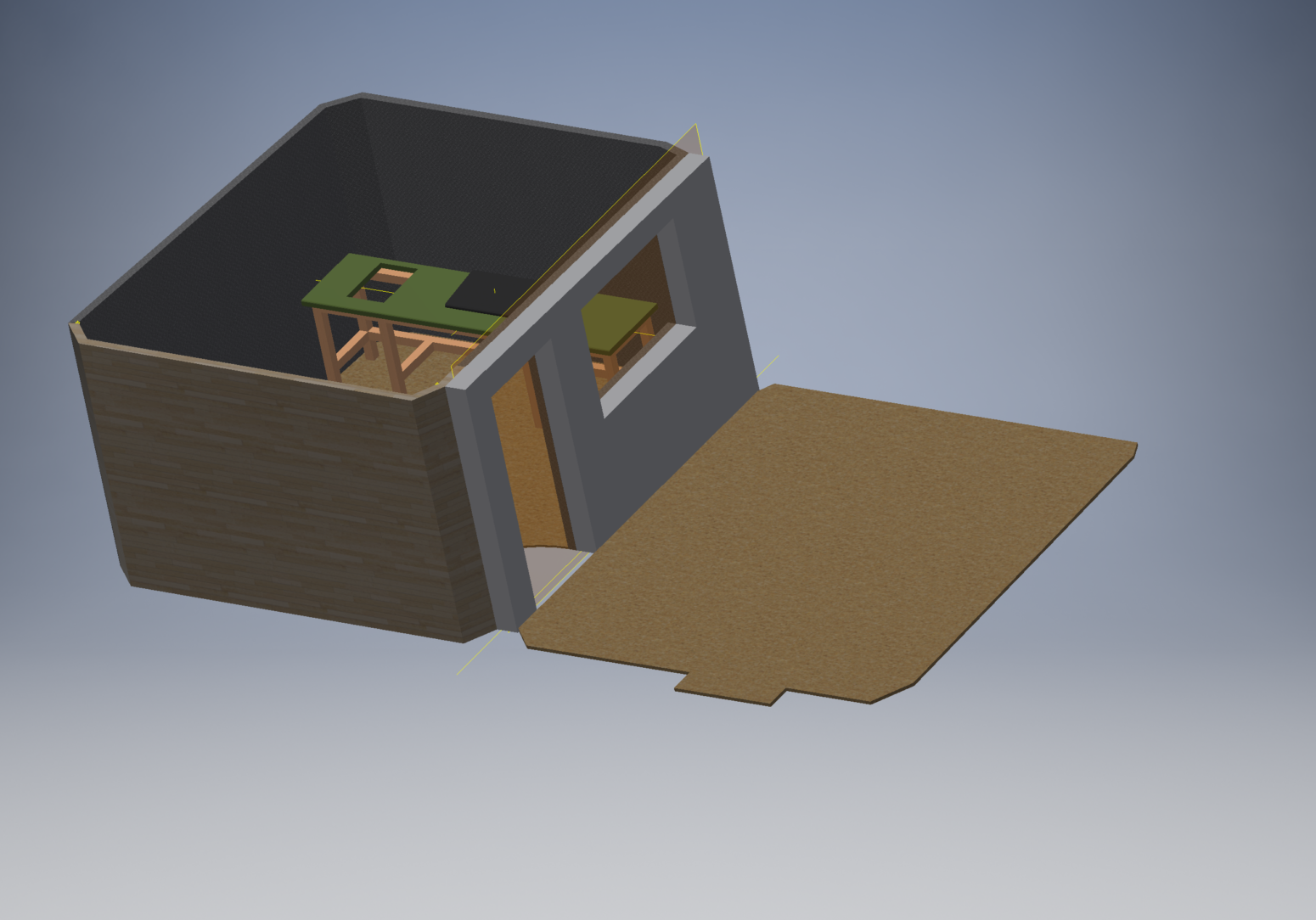

Con este proyecto conseguimos el modelo real en 3D de nuestras salas, que ya hemos utilizado para diseñar nuestra mesa para la sala de control y para decidir cómo colocar nuestros paneles absorbentes modulares.

Seguiremos utilizando este diseño en el futuro cada vez que queramos añadir o modificar algo sustancial de nuestras salas.

Mejor hacerlo en virtual primero y ver cómo quéda 😉

Antonio Gordillo Guerrero (anto@unex.es)
